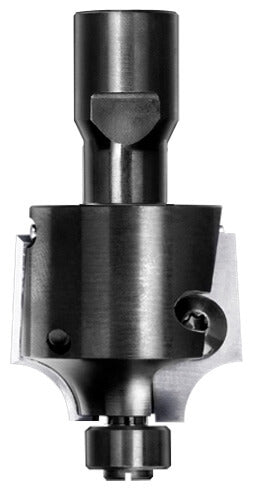

JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 10 mm, M12 Innengewinde und 12 mm Anlauflager.

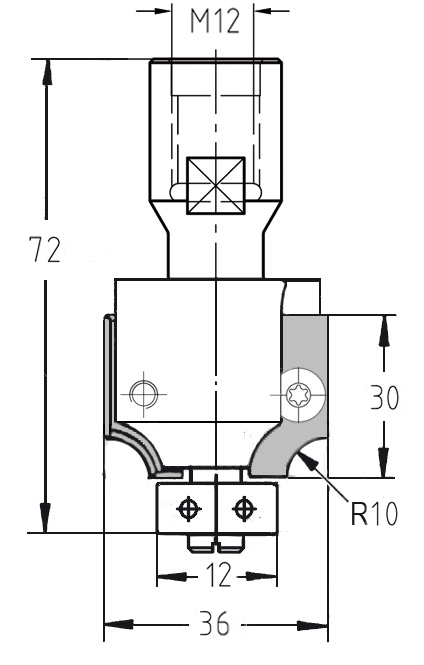

Technische Maßzeichnung des Wechselplattenfräsers: R 10 mm, M12-Gewindeanschluss, Durchmesser 36 mm und 12 mm Kugellager.

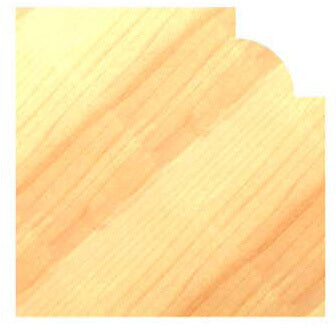

Anwendungsbeispiel einer 10 mm Kantenabrundung mit dekorativen Absätzen oben und unten für eine markante, klassische Profiloptik.
Profilbeispiel einer kräftigen 10 mm Abrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 10 mm, M12 Innengewinde und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 10 mm, M12-Gewindeanschluss, Durchmesser 36 mm und 12 mm Kugellager.Anwendungsbeispiel einer 10 mm Kantenabrundung mit dekorativen Absätzen oben und unten für eine markante, klassische Profiloptik.Profilbeispiel einer kräftigen 10 mm Abrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 10 mm | Ø 36 x 30 mm | Mit Anlauflager | IG M12 | GL 72 mm

JSOSKU: 22158-5-31210
Preis:
€189,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 10 mm
Anlauflager 12 mm
Aufnahme Innengewinde M12
Durchmesser 36 mm
Nutzlänge 30 mm
Gesamtlänge 72 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Höchstleistung für markante Profile: Wendeplatten-Viertelstabfräser R 10 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist für den Einsatz an stationären Fräsaggregaten optimiert. Die massive M12-Gewindeaufnahme garantiert eine hochfeste und vibrationsfreie Verbindung zur Spindel, was besonders bei einem großen Radius von 10 mm entscheidend für ein spiegelglattes Finish ist. Dank des Wendeplatten-Systems bleibt das Profil über die gesamte Lebensdauer des Werkzeugs absolut konstant.

  • Kein Nachschleifen erforderlich: Da die Hartmetall-Wechselmesser bei Verschleiß einfach gedreht oder getauscht werden, entfallen Schärfkosten. Der Radius von 10 mm und der Flugkreisdurchmesser bleiben immer exakt erhalten.
  • Höchste Stabilität: Der M12-Gewindeanschluss sorgt für exzellente Rundlaufgenauigkeit und maximale Sicherheit bei der stationären Bearbeitung großer Kantenprofile.
  • Präzise Führung: Das kugelgelagerte 12 mm Anlauflager ist exakt auf den 10 mm Radius abgestimmt und ermöglicht eine sichere Abtastung direkt am Werkstück.
  • Sauberes Schnittbild: Die zwei massiven Hartmetall-Schneiden (Z=2) liefern ausrissfreie Ergebnisse in Massivholz sowie beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit M12-Gewinde ist die ideale Wahl für stationäre Maschinen und Bearbeitungszentren. Das System ermöglicht einen schnellen Messerwechsel direkt an der Spindel, ohne dass zeitintensive Neueinstellungen der Frästiefe erforderlich sind – perfekt für die effiziente Serienfertigung.

System-Vorteil:
Obwohl dieser Grundkörper speziell für den 10 mm Radius optimiert ist, profitieren Sie voll von der Flexibilität des Wechselsystems. Stumpfe Schneiden können sofort vor Ort ersetzt werden, ohne dass das Werkzeug zum Schärfdienst geschickt werden muss. Das spart Zeit und Kosten.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und harzfrei sind, um die höchste Präzision zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
