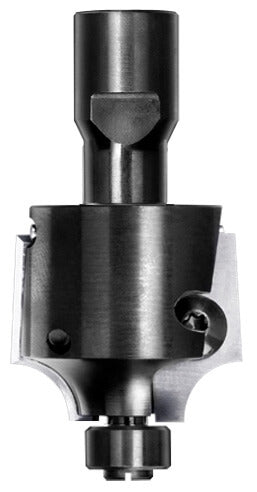

JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 10 mm, M10 Innengewinde und 12 mm Anlauflager.

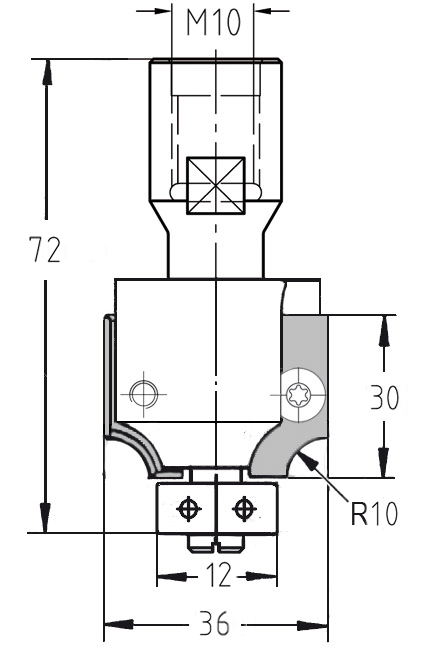

Technische Maßzeichnung des Wechselplattenfräsers: R 10 mm, M10-Gewinde, Durchmesser 36 mm und 12 mm Kugellager.

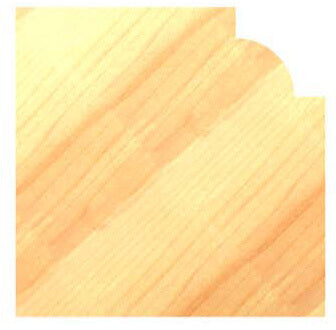

Anwendungsbeispiel einer 10 mm Kantenabrundung mit dekorativen Absätzen oben und unten für eine markante, klassische Profiloptik.
Profilbeispiel einer kräftigen 10 mm Abrundung mit einem rechtwinkligen Absatz an der Unterseite für moderne Möbelkanten.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 10 mm, M10 Innengewinde und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 10 mm, M10-Gewinde, Durchmesser 36 mm und 12 mm Kugellager.Anwendungsbeispiel einer 10 mm Kantenabrundung mit dekorativen Absätzen oben und unten für eine markante, klassische Profiloptik.Profilbeispiel einer kräftigen 10 mm Abrundung mit einem rechtwinkligen Absatz an der Unterseite für moderne Möbelkanten.

Wendeplatten-Viertelstabfräser HW | R 10 mm | Ø 36 x 30 mm | Mit Anlauflager | IG M10 | GL 72 mm

JSOSKU: 22157-5-31210
Preis:
€189,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 10 mm
Anlauflager 12 mm
Aufnahme Innengewinde M10
Durchmesser 36 mm
Nutzlänge 30 mm
Gesamtlänge 72 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision für kräftige Profile: Wendeplatten-Viertelstabfräser R 10 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist speziell für den stationären Einsatz an Fräsaggregaten entwickelt worden. Die stabile M10-Gewindeaufnahme garantiert eine extrem sichere und vibrationsfreie Verbindung zur Maschinenspindel, was besonders bei einem großen Radius von 10 mm entscheidend für ein erstklassiges Oberflächenfinish ist. Dank des Wendeplatten-Systems bleibt das Profil über die gesamte Lebensdauer des Werkzeugs absolut konstant.

  • Kein Nachschleifen erforderlich: Da die Hartmetall-Wechselmesser bei Verschleiß einfach gedreht oder getauscht werden, entfallen Schärfkosten. Der Radius von 10 mm bleibt immer exakt erhalten.
  • Maximale Stabilität: Die M10-Gewindeaufnahme sorgt für höchste Rundlaufgenauigkeit, was die Standzeit der Schneiden erhöht und die Belastung der Maschinenspindel minimiert.
  • Präzise Führung: Das kugelgelagerte 12 mm Anlauflager ist exakt auf den 10 mm Radius abgestimmt und ermöglicht eine sichere Abtastung direkt am Werkstück.
  • Hervorragende Schnittqualität: Die zwei massiven HW-Schneiden (Z=2) liefern ein sauberes, ausrissfreies Fräsbild in Massivholz sowie in Plattenwerkstoffen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit M10-Innengewinde ist die ideale Lösung für stationäre Maschinen und Bearbeitungszentren. Das System ermöglicht einen schnellen Messerwechsel ohne Neueinstellung der Frästiefe – perfekt für die effiziente Serienfertigung markanter Kantenprofile.

System-Vorteil:
Obwohl dieser Grundkörper speziell für den 10 mm Radius optimiert ist, profitieren Sie voll von der Flexibilität des Wechselsystems. Stumpfe Schneiden können sofort vor Ort ersetzt werden, ohne dass das Werkzeug zum Schärfdienst geschickt werden muss. Das spart Zeit und Kosten.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
