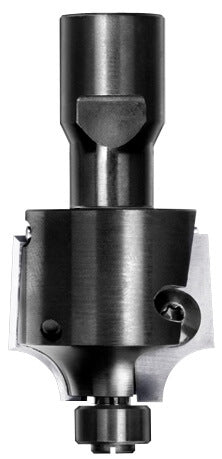

JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 8 mm, M12 Innengewinde und 12 mm Anlauflager.

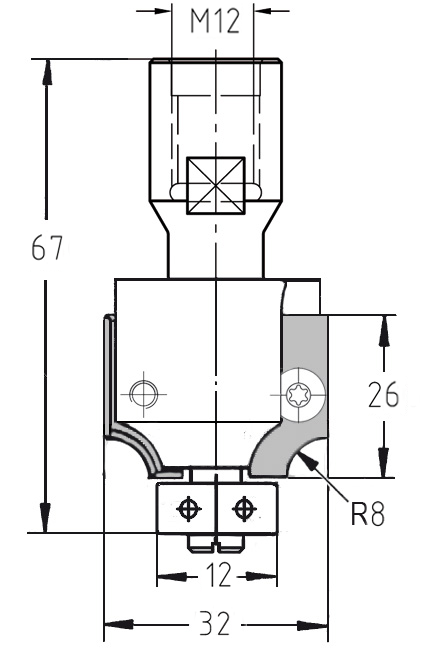

Technische Maßzeichnung des Wechselplattenfräsers: R 8 mm, M12-Gewindeanschluss, Durchmesser 32 mm und 12 mm Kugellager.
Anwendungsbeispiel eines markanten 8 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.
Profilbeispiel einer kräftigen 8 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 8 mm, M12 Innengewinde und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 8 mm, M12-Gewindeanschluss, Durchmesser 32 mm und 12 mm Kugellager.Anwendungsbeispiel eines markanten 8 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.Profilbeispiel einer kräftigen 8 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 8 mm | Ø 32 x 26 mm | Mit Anlauflager | IG M12 | GL 67 mm

JSOSKU: 22158-5-21208
Preis:
€173,00

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 8 mm
Anlauflager 12 mm
Aufnahme Innengewinde M12
Durchmesser 32 mm
Nutzlänge 26 mm
Gesamtlänge 67 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Höchstleistung für markante Radien: Wendeplatten-Viertelstabfräser R 8 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist für den Einsatz an stationären Fräsaggregaten optimiert. Die massive M12-Gewindeaufnahme garantiert eine hochfeste und vibrationsfreie Verbindung zur Spindel, was besonders bei großen Radien wie 8 mm entscheidend für ein spiegelglattes Finish ist. Dank des Wendeplatten-Systems entfällt das Nachschleifen komplett: Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder getauscht.

  • Maximale Wirtschaftlichkeit: Lange Standzeiten durch hochwertige HW-Wendeplatten. Ein zeitaufwendiges Nachschleifen entfällt, wodurch Radius und Flugkreis über die gesamte Lebensdauer absolut konstant bleiben.
  • Höchste Stabilität: Der M12-Gewindeanschluss sorgt für exzellente Rundlaufgenauigkeit und maximale Sicherheit bei der stationären Bearbeitung großer Profile.
  • Präzise Führung: Das kugelgelagerte 12 mm Anlauflager ist exakt auf den 8 mm Radius abgestimmt und ermöglicht eine sichere Abtastung direkt am Werkstück.
  • Sauberes Schnittbild: Die zwei präzise positionierten Schneiden (Z=2) liefern ein ausrissfreies Fräsbild in Massivholz und beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit M12-Gewinde ist die ideale Wahl für stationäre Maschinen und Bearbeitungszentren. Das System ermöglicht einen schnellen Messerwechsel direkt an der Spindel, ohne dass zeitintensive Neueinstellungen der Frästiefe erforderlich sind – perfekt für die effiziente Fertigung.

System-Vorteil:
Dieses modulare System für größere Profile bietet maximale Flexibilität. Mit nur einem Grundkörper (Ø 32 mm) können durch den Wechsel von Messern und Anlauflagern verschiedene Radien von 6 mm bis 8 mm (mit passenden Lagern von 16 mm bis 12 mm) abgedeckt werden. Dies spart erhebliche Werkzeugkosten und reduziert den Lageraufwand.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und harzfrei sind, um die höchste Präzision zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
