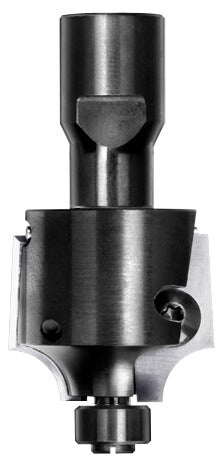

JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 8 mm, M10 Innengewinde und 12 mm Anlauflager.

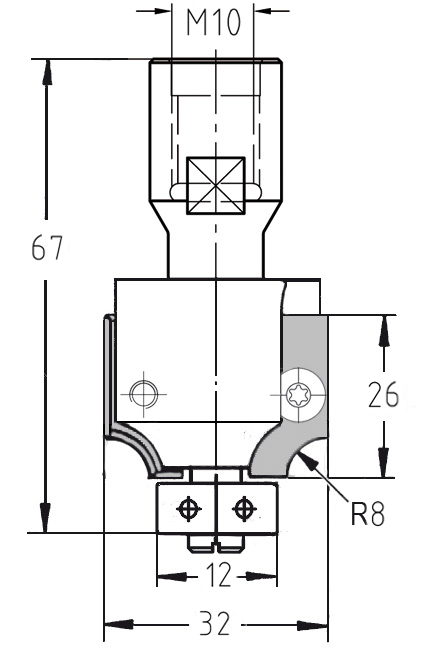

Technische Maßzeichnung des Wechselplattenfräsers: R 8 mm, M10-Gewinde, Durchmesser 32 mm und 12 mm Kugellager.

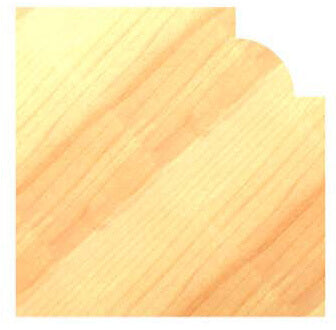

Anwendungsbeispiel eines 8 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.
Profilbeispiel einer kräftigen 8 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 8 mm, M10 Innengewinde und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 8 mm, M10-Gewinde, Durchmesser 32 mm und 12 mm Kugellager.Anwendungsbeispiel eines 8 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.Profilbeispiel einer kräftigen 8 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 8 mm | Ø 32 x 26 mm | Mit Anlauflager | IG M10 | GL 67 mm

JSOSKU: 22157-5-21208
Preis:
€173,00

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 8 mm
Anlauflager 12 mm
Aufnahme Innengewinde M10
Durchmesser 32 mm
Nutzlänge 26 mm
Gesamtlänge 67 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision für markante Profile: Wendeplatten-Viertelstabfräser R 8 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist speziell für den stationären Einsatz an Fräsaggregaten konzipiert. Dank der stabilen M10-Gewindeaufnahme bietet das Werkzeug eine extrem sichere und vibrationsarme Verbindung zur Maschinenspindel, was besonders bei großen Radien wie 8 mm entscheidend für ein perfektes Finish ist. Das integrierte Wendeplatten-System macht ein Nachschleifen überflüssig: Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder getauscht.

  • Maximale Kosteneffizienz: Lange Standzeiten durch hochwertige HW-Wendeplatten. Da das Werkzeug nicht nachgeschliffen werden muss, bleiben Durchmesser und Radius über die gesamte Lebensdauer absolut konstant.
  • Hohe Stabilität: Die M10-Gewindeaufnahme sorgt für höchste Rundlaufgenauigkeit, was für erstklassige Oberflächengüten bei der stationären Bearbeitung großer Radien unerlässlich ist.
  • Präzise Führung: Das kugelgelagerte 12 mm Anlauflager ist exakt auf den 8 mm Radius abgestimmt und ermöglicht eine sichere Kantenabtastung direkt am Werkstück.
  • Hervorragende Schnittqualität: Die zwei präzise positionierten Schneiden (Z=2) liefern ein sauberes, ausrissfreies Fräsbild in Massivholz und Plattenwerkstoffen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit M10-Gewinde ist die ideale Lösung für stationäre Maschinen und Bearbeitungszentren. Das System erlaubt einen schnellen Messerwechsel ohne zeitintensive Neueinstellungen der Frästiefe – ideal für die effiziente Serienfertigung.

System-Vorteil:
Dieses modulare System für größere Profile bietet maximale Flexibilität. Mit nur einem Grundkörper (Ø 32 mm) können durch den Wechsel von Messern und Anlauflagern verschiedene Radien von 6 mm bis 8 mm (mit passenden Lagern von 16 mm bis 12 mm) abgedeckt werden. Dies spart Werkzeugkosten und reduziert den Lagerbedarf erheblich.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
