JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 5 mm, M12 Innengewinde und 12 mm Anlauflager.

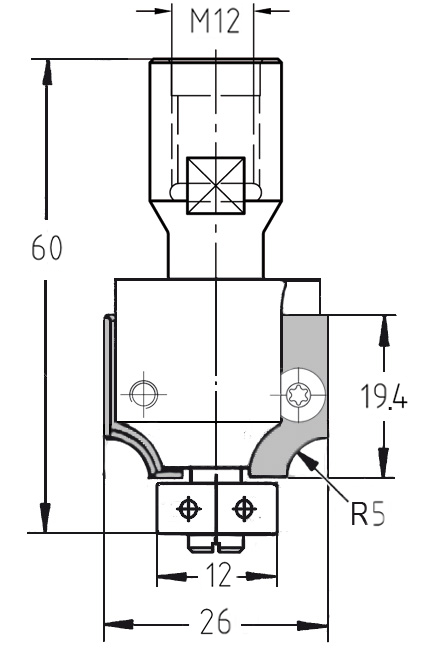

Technische Maßzeichnung des Wechselplattenfräsers: R 5 mm, M12-Gewindeanschluss, Durchmesser 26 mm und 12 mm Kugellager.

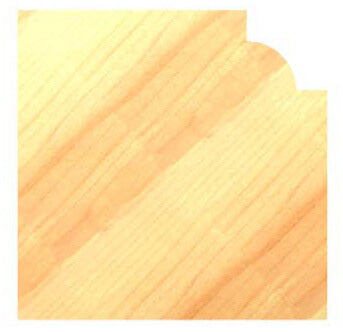

Anwendungsbeispiel eines 5 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.
Profilbeispiel einer 5 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 5 mm, M12 Innengewinde und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 5 mm, M12-Gewindeanschluss, Durchmesser 26 mm und 12 mm Kugellager.Anwendungsbeispiel eines 5 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.Profilbeispiel einer 5 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 5 mm | Ø 26 x 19,4 mm | Mit Anlauflager | IG M12 | GL 60 mm

JSOSKU: 22158-5-11205
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 5 mm
Anlauflager 12 mm
Aufnahme Innengewinde M12
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 60 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Höchstleistung: Wendeplatten-Viertelstabfräser R 5 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist speziell für den Einsatz an stationären Fräsaggregaten konzipiert. Die massive M12-Gewindeaufnahme garantiert eine extrem steife und vibrationsfreie Verbindung zur Spindel. Dank des modernen Wendeplatten-Systems entfällt das Nachschleifen komplett: Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder getauscht, wodurch das Profil und der Durchmesser über die gesamte Lebensdauer absolut konstant bleiben.

  • Maximale Wirtschaftlichkeit: Lange Standzeiten durch hochwertige HW-Wendeplatten. Ein zeitaufwendiges Nachschleifen entfällt, was die Werkzeugverfügbarkeit maximiert und die Prozesskosten senkt.
  • Höchste Stabilität: Die robuste M12-Gewindeaufnahme sorgt für exzellente Rundlaufgenauigkeit, was insbesondere bei stationären Anwendungen für ein spiegelglattes Fräsbild sorgt.
  • Präzise Führung: Das kugelgelagerte 12 mm Anlauflager ist exakt auf den 5 mm Radius abgestimmt und ermöglicht eine sichere Abtastung direkt am Werkstück.
  • Sauberes Schnittbild: Die zwei präzise positionierten Schneiden (Z=2) liefern ausrissfreie Ergebnisse in Massivholz und beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit M12-Gewinde ist die ideale Wahl für stationäre Maschinen und Bearbeitungszentren. Das System ermöglicht einen schnellen Messerwechsel direkt an der Spindel, ohne dass zeitintensive Neueinstellungen der Frästiefe erforderlich sind.

System-Vorteil:
Dieses System bietet maximale Flexibilität. Durch den Einsatz verschiedener Wechselmesser und Anlauflager kann derselbe Grundkörper für Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) verwendet werden. Dies spart Werkzeugkosten und reduziert den Lageraufwand erheblich.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und harzfrei sind, um die höchste Präzision zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
