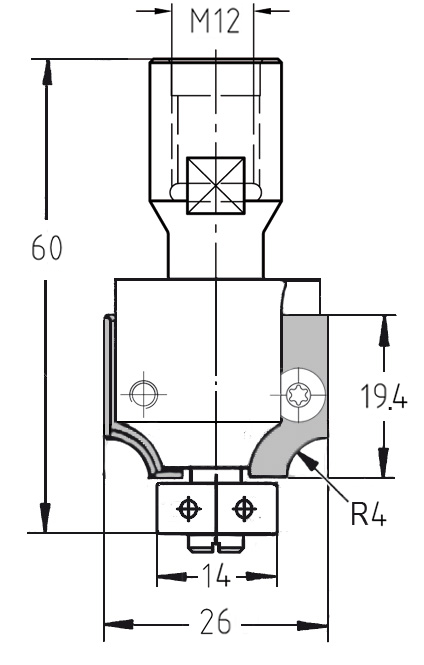

Technische Maßzeichnung des Wechselplattenfräsers: R 4 mm, M12-Gewindeanschluss, Durchmesser 26 mm und 14 mm Kugellager.
Anwendungsbeispiel eines 4 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Rahmenoptik.
Profilbeispiel einer 4 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 4 mm, M12 Innengewinde und 14 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 4 mm, M12-Gewindeanschluss, Durchmesser 26 mm und 14 mm Kugellager.Anwendungsbeispiel eines 4 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Rahmenoptik.Profilbeispiel einer 4 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 4 mm | Ø 26 x 19,4 mm | Mit Anlauflager | IG M12 | GL 60 mm

JSOSKU: 22158-5-11404
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 4 mm
Anlauflager 14 mm
Aufnahme Innengewinde M12
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 60 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Präzision: Wendeplatten-Viertelstabfräser R 4 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist für den Einsatz an stationären Fräsaggregaten optimiert. Die robuste M12-Gewindeaufnahme garantiert eine hochfeste und vibrationsfreie Verbindung zur Spindel. Das moderne Wendeplatten-System macht ein Nachschleifen überflüssig: Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder getauscht, wodurch das Profil und der Durchmesser über die gesamte Lebensdauer absolut konstant bleiben.

  • Maximale Wirtschaftlichkeit: Lange Standzeiten durch hochwertige HW-Wendeplatten. Ein zeitaufwendiges Nachschleifen entfällt, was die Werkzeugverfügbarkeit maximiert und die Prozesskosten senkt.
  • Höchste Stabilität: Der M12-Gewindeanschluss sorgt für exzellente Rundlaufgenauigkeit, was insbesondere bei stationären Anwendungen für ein spiegelglattes Fräsbild sorgt.
  • Präzise Führung: Das kugelgelagerte 14 mm Anlauflager ist exakt auf den 4 mm Radius abgestimmt und ermöglicht eine sichere Abtastung direkt am Werkstück.
  • Sauberes Schnittbild: Die zwei präzise positionierten Schneiden (Z=2) liefern ausrissfreie Ergebnisse in Massivholz und beschichteten Platten.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit M12-Gewinde ist die erste Wahl für stationäre Maschinen und Bearbeitungszentren. Das System ermöglicht einen schnellen Messerwechsel ohne Neueinstellung der Frästiefe – ideal für die effiziente Serienfertigung.

System-Vorteil:
Dieses System bietet maximale Flexibilität. Durch den einfachen Wechsel von Messern und Anlauflagern kann derselbe Grundkörper für verschiedene Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) verwendet werden. Dies spart Werkzeugkosten und reduziert den Lagerbedarf erheblich.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und harzfrei sind, um die höchste Präzision zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
