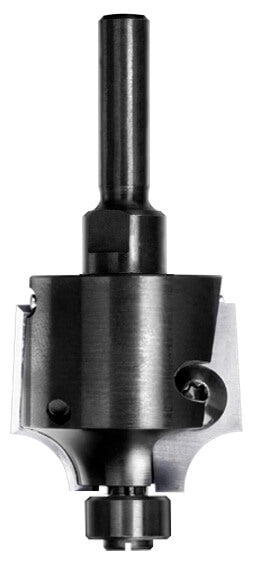

JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 10 mm, 8 mm Schaft und 12 mm Anlauflager.

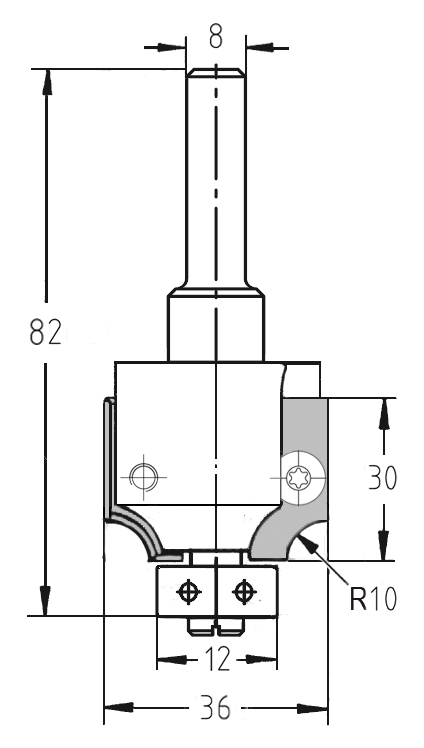

Technische Maßzeichnung des Wechselplattenfräsers: R 10 mm, Durchmesser 36 mm, 8 mm Schaftaufnahme und 12 mm Kugellager.

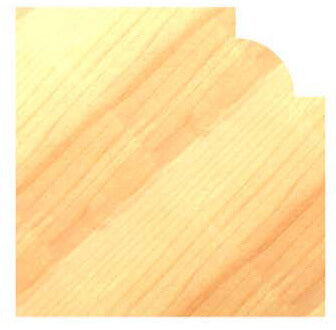

Anwendungsbeispiel einer 10 mm Kantenabrundung mit dekorativen Absätzen oben und unten für eine markante, klassische Profiloptik.
Profilbeispiel einer kräftigen 10 mm Abrundung mit einem rechtwinkligen Absatz an der Unterseite für moderne Möbelkanten.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 10 mm, 8 mm Schaft und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 10 mm, Durchmesser 36 mm, 8 mm Schaftaufnahme und 12 mm Kugellager.Anwendungsbeispiel einer 10 mm Kantenabrundung mit dekorativen Absätzen oben und unten für eine markante, klassische Profiloptik.Profilbeispiel einer kräftigen 10 mm Abrundung mit einem rechtwinkligen Absatz an der Unterseite für moderne Möbelkanten.

Wendeplatten-Viertelstabfräser HW | R 10 mm | Ø 36 x 30 mm | Mit Anlauflager | S 8 | GL 82 mm

JSOSKU: 22153-5-31210
Preis:
€189,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 10 mm
Anlauflager 12 mm
Aufnahme Schaft 8 mm
Durchmesser 36 mm
Nutzlänge 30 mm
Gesamtlänge 82 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Satte Rundung, konstante Präzision: Wendeplatten-Viertelstabfräser R 10 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist die Speziallösung für großzügige Kantenabrundungen mit einem 10 mm Radius. Das integrierte Wendeplatten-System bietet einen entscheidenden Vorteil gegenüber festbestückten Fräsern: Ein Nachschleifen ist nicht erforderlich. Wenn die Schneiden stumpf sind, werden die Hartmetall-Wechselmesser einfach gedreht oder ausgetauscht. Dadurch bleibt das Profil des Fräsers über Jahre hinweg absolut identisch.

  • Kein Präzisionsverlust: Da der Fräser nicht nachgeschliffen wird, bleiben der Radius von 10 mm und der Flugkreisdurchmesser immer exakt gleich. Das ist ideal für passgenaue Anschlüsse und Serienarbeiten.
  • Wirtschaftliches Arbeiten: Die hochwertigen HW-Wendeplatten bieten eine extrem lange Standzeit. Der einfache Messerwechsel minimiert Stillstandzeiten in der Werkstatt.
  • Präzise Führung: Das kugelgelagerte 12 mm Anlauflager ist exakt auf den 10 mm Radius abgestimmt und ermöglicht eine sichere Abtastung direkt am Werkstück – perfekt für gerade und geschwungene Kanten.
  • Sauberes Finish: Zwei präzise positionierte Schneiden (Z=2) garantieren ein ausrissfreies Fräsbild in Massivholz sowie in beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit 8 mm Schaft ist für den Einsatz in allen gängigen Oberfräsen konzipiert. Er bietet eine robuste Lösung für schwere Abrundungen und sorgt durch die auswechselbaren Messer für eine maximale Werkzeuglebensdauer bei gleichbleibender Qualität.

System-Vorteil:
Obwohl dieser Grundkörper speziell für den 10 mm Radius optimiert ist, profitieren Sie voll von der Flexibilität des Wechselsystems. Die Messer können jederzeit schnell und unkompliziert vor Ort getauscht werden, ohne dass das Werkzeug zum Schärfdienst geschickt werden muss.
Anwendungs-Hinweis:
Aufgrund des großen Durchmessers von 36 mm empfehlen wir, die Fräsung bei harten Hölzern in zwei Schritten vorzunehmen oder die Drehzahl der Oberfräse entsprechend den Materialanforderungen anzupassen.
