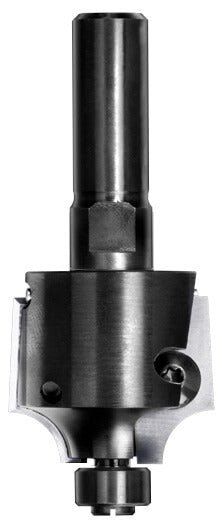

JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 8 mm, massivem 12 mm Schaft und 12 mm Anlauflager.

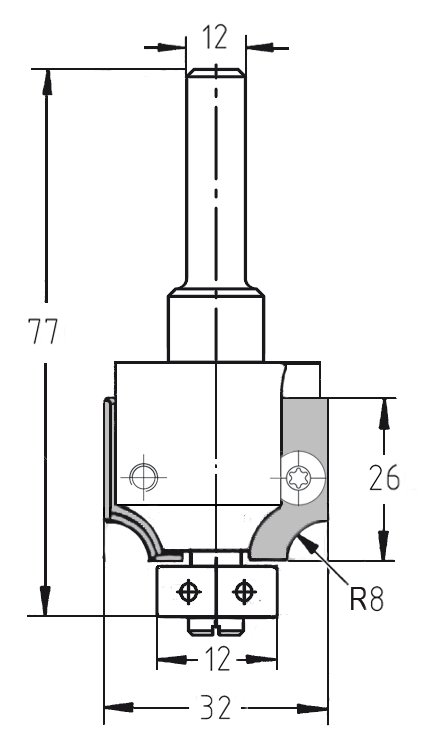

Technische Maßzeichnung des Wechselplattenfräsers: R 8 mm, Durchmesser 32 mm, Nutzlänge 26 mm und 12 mm Schaftaufnahme.
Anwendungsbeispiel eines markanten 8 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Rahmenoptik.

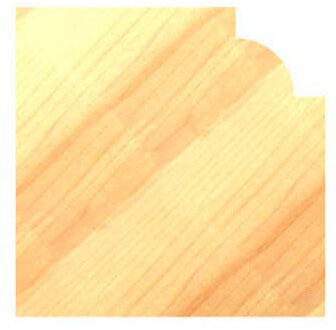

Profilbeispiel einer kräftigen 8 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 8 mm, massivem 12 mm Schaft und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 8 mm, Durchmesser 32 mm, Nutzlänge 26 mm und 12 mm Schaftaufnahme.Anwendungsbeispiel eines markanten 8 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Rahmenoptik.Profilbeispiel einer kräftigen 8 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 8 mm | Ø 32 x 26 mm | Mit Anlauflager | S 12 | GL 77 mm

JSOSKU: 22156-5-21208
Preis:
€173,00

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 8 mm
Anlauflager 12 mm
Aufnahme Schaft 12 mm
Durchmesser 32 mm
Nutzlänge 26 mm
Gesamtlänge 77 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Maximale Stabilität & Profiltiefe: Wendeplatten-Viertelstabfräser R 8 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) kombiniert das flexible Wendeplatten-System mit der extremen Laufruhe eines 12 mm Schafts. Das System ist speziell für markante Abrundungen mit einem Radius von 8 mm entwickelt worden. Ein Nachschleifen entfällt komplett: Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder ausgetauscht. Dies garantiert eine gleichbleibende Präzision und einen absolut konstanten Radius über die gesamte Lebensdauer.

  • Höchste Kosteneffizienz: Lange Standzeiten durch hochwertige HW-Wendeplatten. Da das Werkzeug nicht nachgeschliffen wird, bleiben Durchmesser und Profil immer exakt identisch.
  • Vibrationsfreies Arbeiten: Der massive 12 mm Schaft sorgt für maximale Stabilität und ein erstklassiges Oberflächenfinish, besonders bei diesem großen Radius und dem Einsatz im Frästisch.
  • Exakte Führung: Das kugelgelagerte 12 mm Anlauflager ist perfekt auf den 8 mm Radius abgestimmt und ermöglicht eine sichere Abtastung direkt am Werkstück.
  • Sauberes Schnittbild: Die zwei präzise positionierten Schneiden (Z=2) liefern ausrissfreie Ergebnisse in Massivholz und beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit 12 mm Schaft ist die ideale Lösung für industrielle Anwendungen und anspruchsvolle Werkstätten. Das System ermöglicht einen schnellen Messerwechsel ohne Neueinstellung der Frästiefe – für maximale Effizienz und Sicherheit bei großen Profilen.

System-Vorteil:
Dieses modulare System für größere Profile bietet maximale Flexibilität. Mit nur einem Grundkörper (Ø 32 mm) können durch den Wechsel von Messern und Anlauflagern verschiedene Radien von 6 mm bis 8 mm (mit passenden Lagern von 16 mm bis 12 mm) abgedeckt werden. Dies spart erhebliche Werkzeugkosten.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und frei von Rückständen sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
