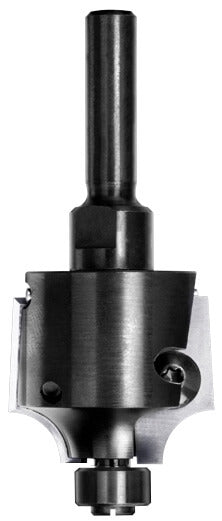

JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 6 mm, 8 mm Schaft und 16 mm Anlauflager.

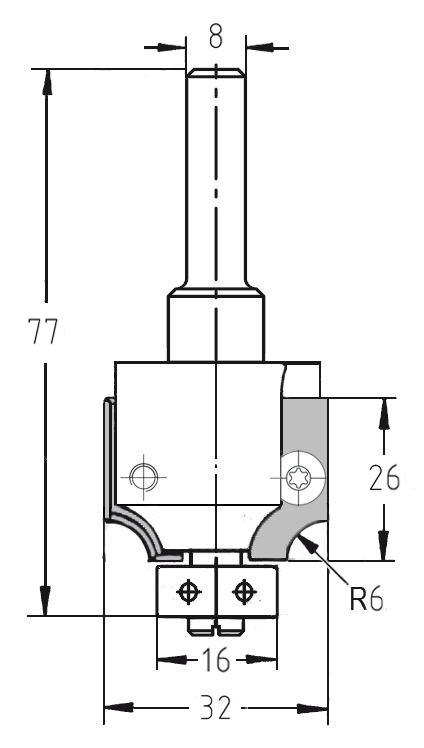

Technische Maßzeichnung des Wechselplattenfräsers: R 6 mm, Durchmesser 32 mm, 8 mm Schaftaufnahme und 16 mm Kugellager.

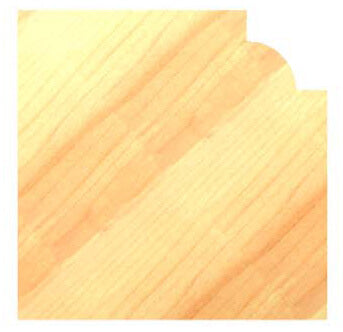

Anwendungsbeispiel eines 6 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Profiloptik.
Profilbeispiel einer 6 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 6 mm, 8 mm Schaft und 16 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 6 mm, Durchmesser 32 mm, 8 mm Schaftaufnahme und 16 mm Kugellager.Anwendungsbeispiel eines 6 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Profiloptik.Profilbeispiel einer 6 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 6 mm | Ø 32 x 26 mm | Mit Anlauflager | S 8 | GL 77 mm

JSOSKU: 22153-5-21606
Preis:
€170,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 6 mm
Anlauflager 16 mm
Aufnahme Schaft 8 mm
Durchmesser 32 mm
Nutzlänge 26 mm
Gesamtlänge 77 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Präzision im Wechselsystem: Wendeplatten-Viertelstabfräser R 6 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist die ideale Lösung für markante Kantenabrundungen mit einem 6 mm Radius. Dank des modernen Wendeplatten-Systems gehört das Nachschleifen der Vergangenheit an. Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder ersetzt, wodurch das Werkzeug sofort wieder einsatzbereit ist und sein exaktes Profil behält.

  • Maximale Wirtschaftlichkeit: Lange Standzeiten durch hochwertige HW-Wendeplatten. Ein Nachschleifen entfällt, wodurch Radius und Durchmesser über die gesamte Lebensdauer des Werkzeugs absolut identisch bleiben.
  • Präzise Führung: Das kugelgelagerte 16 mm Anlauflager ist exakt auf den 6 mm Radius abgestimmt und garantiert eine sichere Abtastung direkt am Werkstück – ideal für geschwungene Konturen.
  • Sauberes Finish: Die zwei präzise positionierten Schneiden (Z=2) sorgen für ein ausrissfreies Fräsbild in Massivholz sowie in beschichteten Plattenwerkstoffen.
  • Stabile Aufnahme: Der 8 mm Schaft bietet eine sichere Befestigung in allen gängigen Oberfräsen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser bietet Profi-Qualität für die tägliche Werkstattpraxis. Ein entscheidender Vorteil: Nach einem Messerwechsel ist keine Neueinstellung der Frästiefe erforderlich, was Rüstzeiten minimiert und die Produktivität steigert.

System-Vorteil:
Dieses modulare System für größere Profile bietet maximale Flexibilität. Mit nur einem Grundkörper (Ø 32 mm) können durch den Wechsel von Messern und Anlauflagern verschiedene Radien von 6 mm bis 8 mm (mit passenden Lagern von 16 mm bis 12 mm) abgedeckt werden. Dies spart erhebliche Werkzeugkosten.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und frei von Harzrückständen sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
