JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 5 mm, 8 mm Schaft und 12 mm Anlauflager.

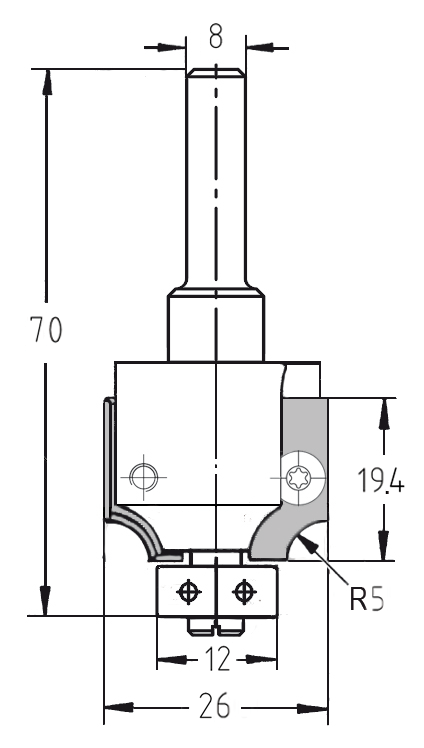

Technische Maßzeichnung des Wechselplattenfräsers: R 5 mm, Durchmesser 26 mm, 8 mm Schaftaufnahme und 12 mm Kugellager.
Anwendungsbeispiel eines 5 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Rahmenoptik.
Profilbeispiel einer 5 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 5 mm, 8 mm Schaft und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 5 mm, Durchmesser 26 mm, 8 mm Schaftaufnahme und 12 mm Kugellager.Anwendungsbeispiel eines 5 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Rahmenoptik.Profilbeispiel einer 5 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 5 mm | Ø 26 x 19,4 mm | Mit Anlauflager | S 8 | GL 70 mm

JSOSKU: 22153-5-11205
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 5 mm
Anlauflager 12 mm
Aufnahme Schaft 8 mm
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 70 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Effizienz trifft Präzision: Wendeplatten-Viertelstabfräser R 5 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist die perfekte Wahl für markante Kantenabrundungen im Möbel- und Innenausbau. Durch das innovative Wendeplatten-System entfällt das Nachschleifen komplett. Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder ausgetauscht. Das garantiert eine gleichbleibende Präzision und einen absolut konstanten Radius von 5 mm über die gesamte Lebensdauer des Werkzeugs.

  • Maximale Wirtschaftlichkeit: Lange Standzeiten durch hochwertige HW-Wendeplatten. Da kein Nachschleifen erforderlich ist, bleibt der Flugkreisdurchmesser immer identisch.
  • Präzise Führung: Das kugelgelagerte 12 mm Anlauflager ist exakt auf den 5 mm Radius abgestimmt und sorgt für eine sichere Abtastung direkt am Werkstück – ideal für geschwungene Konturen.
  • Sauberes Finish: Die zwei präzise positionierten Schneiden (Z=2) garantieren ein ausrissfreies Fräsbild in Massivholz sowie in beschichteten Plattenwerkstoffen.
  • Stabile Aufnahme: Der 8 mm Schaft sorgt für einen sicheren Halt und hohe Laufruhe in allen gängigen Oberfräsen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser bietet Profi-Qualität für die tägliche Werkstattpraxis. Ein entscheidender Vorteil: Nach einem Messerwechsel ist keine Neueinstellung der Frästiefe erforderlich, was Rüstzeiten minimiert und die Produktivität steigert.

System-Vorteil:
Dieses modulare System bietet maximale Flexibilität. Mit nur einem Grundkörper können durch den einfachen Wechsel von Messern und Anlauflagern verschiedene Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) realisiert werden. Dies spart Werkzeugkosten und reduziert den Lagerbedarf erheblich.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und frei von Harzrückständen sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
