JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 5 mm, 6 mm Schaft und 12 mm Anlauflager.

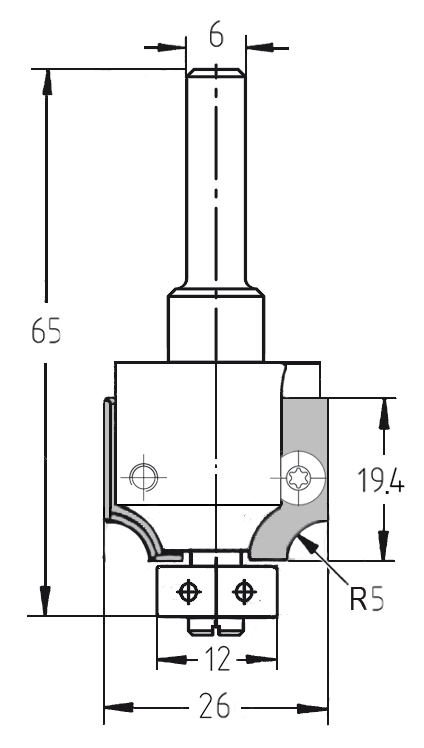

Technische Maßzeichnung des Wechselplattenfräsers: R 5 mm, Durchmesser 26 mm, 6 mm Schaftaufnahme und 12 mm Kugellager.
Anwendungsbeispiel eines 5 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Profiloptik.
Profilbeispiel einer 5 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 5 mm, 6 mm Schaft und 12 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 5 mm, Durchmesser 26 mm, 6 mm Schaftaufnahme und 12 mm Kugellager.Anwendungsbeispiel eines 5 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Profiloptik.Profilbeispiel einer 5 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 5 mm | Ø 26 x 19,4 mm | Mit Anlauflager | S 6 | GL 65 mm

JSOSKU: 22151-5-11205
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 5 mm
Anlauflager 12 mm
Aufnahme Schaft 6 mm
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 65 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Präzision ohne Kompromisse: Wendeplatten-Viertelstabfräser R 5 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist die ideale Lösung für markante Kantenabrundungen mit einem 5 mm Radius. Dank des modernen Wendeplatten-Systems gehört das Nachschleifen der Vergangenheit an. Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder ersetzt, wodurch das Werkzeug sofort wieder einsatzbereit ist und sein exaktes Profil behält.

  • Maximale Wirtschaftlichkeit: Lange Standzeiten durch hochwertige HW-Wendeplatten. Ein Nachschleifen entfällt, wodurch Radius und Durchmesser über die gesamte Lebensdauer des Werkzeugs absolut identisch bleiben.
  • Präzise Führung: Das kugelgelagerte 12 mm Anlauflager ist exakt auf den 5 mm Radius abgestimmt und garantiert eine sichere Abtastung direkt am Werkstück – ideal für geschwungene Konturen und Freiformen.
  • Sauberes Finish: Die zwei präzise positionierten Schneiden (Z=2) sorgen für ein ausrissfreies Fräsbild in Massivholz sowie in beschichteten Plattenwerkstoffen.
  • Zeitersparnis: Nach einem Messerwechsel ist keine Neueinstellung der Frästiefe erforderlich, was die Rüstzeiten erheblich verkürzt.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit 6 mm Schaft eignet sich hervorragend für den Einsatz in handgeführten Kanten- und Oberfräsen. Er bietet Profi-Qualität für präzise Radien und maximale Werkzeugverfügbarkeit im täglichen Werkstattbetrieb.

System-Vorteil:
Dieses modulare System bietet maximale Flexibilität. Mit nur einem Grundkörper können durch den Wechsel von Messern und Anlauflagern verschiedene Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) abgedeckt werden. Dies spart Werkzeugkosten und reduziert den Lagerbedarf.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und frei von Harzrückständen sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
