JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 4 mm, 8 mm Schaft und 14 mm Anlauflager.

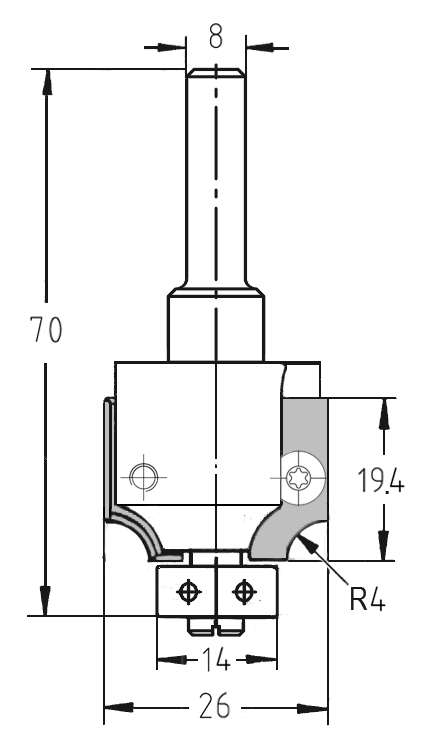

Technische Maßzeichnung des Wechselplattenfräsers: R 4 mm, Durchmesser 26 mm, 8 mm Schaftaufnahme und 14 mm Kugellager.
Anwendungsbeispiel eines 4 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Rahmenoptik.
Profilbeispiel einer 4 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 4 mm, 8 mm Schaft und 14 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 4 mm, Durchmesser 26 mm, 8 mm Schaftaufnahme und 14 mm Kugellager.Anwendungsbeispiel eines 4 mm Viertelstabs mit dekorativen Kantenabsätzen oben und unten für eine klassische Rahmenoptik.Profilbeispiel einer 4 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 4 mm | Ø 26 x 19,4 mm | Mit Anlauflager | S 8 | GL 70 mm

JSOSKU: 22153-5-11404
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 4 mm
Anlauflager 14 mm
Aufnahme Schaft 8 mm
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 70 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Effizienz trifft Präzision: Wendeplatten-Viertelstabfräser R 4 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) setzt neue Maßstäbe in Sachen Wirtschaftlichkeit. Durch das moderne Wendeplatten-System entfällt das zeitintensive Nachschleifen komplett. Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder ausgetauscht. Ihr Vorteil: Das Werkzeug behält über die gesamte Lebensdauer seinen exakten Radius von 4 mm und den identischen Flugkreisdurchmesser.

  • Hohe Kosteneffizienz: Lange Standzeiten der HW-Wendeplatten reduzieren die Betriebskosten. Da kein Nachschleifen erforderlich ist, bleibt die Frästiefe nach dem Messerwechsel immer konstant.
  • Stabile Führung: Das kugelgelagerte 14 mm Anlauflager ist exakt auf das 4-mm-Profil abgestimmt und sorgt für eine präzise Abtastung direkt am Werkstück.
  • Hervorragende Schnittgüte: Die zwei massiven Hartmetallschneiden (Z=2) garantieren ein sauberes und ausrissfreies Fräsbild in Massivholz sowie beschichteten Plattenwerkstoffen.
  • Sicherer Halt: Der Standard-8-mm-Schaft sorgt für eine stabile Aufnahme in allen gängigen Oberfräsen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser ist das ideale Werkzeug für Tischler und Schreiner, die auf konstante Qualität angewiesen sind. Das System ermöglicht einen schnellen Messerwechsel ohne Werkzeug-Neueinstellung, was die Produktivität in der Werkstatt deutlich steigert.

System-Vorteil:
Dieses modulare System bietet maximale Flexibilität. Mit nur einem Grundkörper können durch den einfachen Wechsel von Messern und Anlauflagern Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) realisiert werden. Dies spart Anschaffungskosten für mehrere Einzelwerkzeuge.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und frei von Harzrückständen sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die regelmäßige Reinigung mit einem Harzlöser.
