JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 3 mm, 8 mm Schaft und 16 mm Anlauflager.

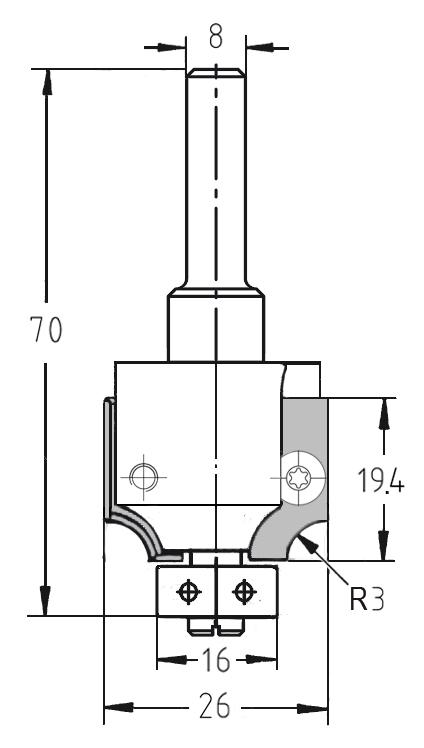

Technische Maßzeichnung des Wechselplattenfräsers: R 3 mm, Durchmesser 26 mm, 8 mm Schaftaufnahme und 16 mm Kugellager.
Anwendungsbeispiel eines 3 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.
Profilbeispiel einer 3 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 3 mm, 8 mm Schaft und 16 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 3 mm, Durchmesser 26 mm, 8 mm Schaftaufnahme und 16 mm Kugellager.Anwendungsbeispiel eines 3 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.Profilbeispiel einer 3 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 3 mm | Ø 26 x 19,4 mm | Mit Anlauflager | S 8 | GL 70 mm

JSOSKU: 22153-5-11603
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 3 mm
Anlauflager 16 mm
Aufnahme Schaft 8 mm
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 70 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Wirtschaftliche Kantenbearbeitung: Wendeplatten-Viertelstabfräser R 3 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) setzt auf ein hochpräzises Wendeplatten-System. Der entscheidende Vorteil: Ein Nachschleifen des Werkzeugs ist nicht mehr nötig. Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder getauscht. Das garantiert eine konstante Profilgenauigkeit und einen immer gleichbleibenden Radius von 3 mm.

  • Hohe Kosteneffizienz: Durch die Verwendung von HW-Wechselmessern entfallen die Kosten und Wartezeiten für den Schärfdienst.
  • Absolute Maßhaltigkeit: Da der Grundkörper nicht geschliffen wird, bleiben Flugkreisdurchmesser und Radius über die gesamte Nutzungsdauer identisch.
  • Präzise Führung: Das kugelgelagerte 16 mm Anlauflager ist exakt auf den 3 mm Radius abgestimmt und sorgt für eine sichere Führung direkt am Werkstück.
  • Sauberes Fräsbild: Zwei exakt positionierte Schneiden (Z = 2) sorgen für ausrissfreie Kanten in Massivholz sowie in beschichteten Plattenmaterialien.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit 8 mm Schaft ist das Standardwerkzeug für anspruchsvolle Schreiner und Tischler. Das System ermöglicht einen schnellen Messerwechsel ohne langwieriges Neueinstellen der Frästiefe, was die Rüstzeiten in der Werkstatt massiv verkürzt.

System-Vorteil:
Dieses modulare System bietet maximale Flexibilität. Mit nur einem Grundkörper können durch den Wechsel von Messern und Anlauflagern Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) abgedeckt werden. Das spart Werkzeugkosten und schont die Lagerkapazitäten.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und frei von Harzrückständen sind. Dies ist essenziell für die höchste Rundlaufgenauigkeit. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
