JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 3 mm, 6 mm Schaft und 16 mm Anlauflager.

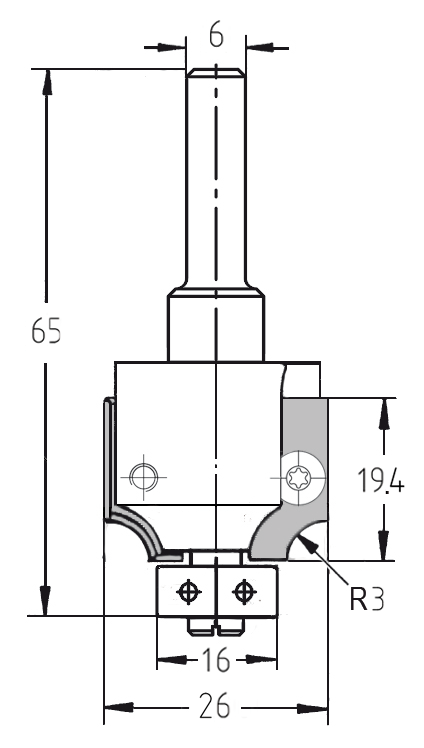

Technische Maßzeichnung des Wechselplattenfräsers: R 3 mm, Durchmesser 26 mm, 6 mm Schaft und 16 mm Kugellager.
Anwendungsbeispiel eines 3 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.
Profilbeispiel einer 3 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 3 mm, 6 mm Schaft und 16 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 3 mm, Durchmesser 26 mm, 6 mm Schaft und 16 mm Kugellager.Anwendungsbeispiel eines 3 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.Profilbeispiel einer 3 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 3 mm | Ø 26 x 19,4 mm | Mit Anlauflager | S 6 | GL 65 mm

JSOSKU: 22151-5-11603
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 3 mm
Anlauflager 16 mm
Aufnahme Schaft 6 mm
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 65 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Präzision durch Wechselsystem: Wendeplatten-Viertelstabfräser R 3 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) nutzt ein modernes Wendeplatten-System, das speziell für höchste Wirtschaftlichkeit entwickelt wurde. Ein Nachschleifen des Werkzeugs entfällt komplett: Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder ausgetauscht. Das Ergebnis ist eine gleichbleibende Präzision und ein absolut konstanter Radius von 3 mm über die gesamte Lebensdauer des Grundkörpers.

  • Kosteneffizient: Durch die Verwendung von HW-Wechselmessern sinken die laufenden Betriebskosten, da kein Schärfdienst erforderlich ist.
  • Konstante Maße: Da der Fräserkörper nicht geschliffen wird, bleiben Durchmesser und Profil immer identisch – ideal für passgenaue Serienfertigungen.
  • Exakte Führung: Das kugelgelagerte 16 mm Anlauflager ist präzise auf den 3 mm Radius abgestimmt und ermöglicht eine sichere Führung direkt an der Werkstückkante.
  • Sauberes Finish: Die zwei präzise positionierten Hartmetallschneiden (Z=2) garantieren ein ausrissfreies Fräsbild in allen Holzarten und beschichteten Platten.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit 6 mm Schaft ist das ideale Werkzeug für Kanten- und Oberfräsen im anspruchsvollen Handwerk. Durch das Wechselsystem ist das Werkzeug sofort wieder einsatzbereit, ohne dass die Frästiefe nach einem Messerwechsel mühsam neu eingestellt werden muss.

System-Vorteil:
Dieses System bietet maximale Flexibilität. Durch den Einsatz verschiedener Wechselmesser und Anlauflager kann derselbe Grundkörper für Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) verwendet werden. Dies spart Werkzeugkosten und reduziert den Platzbedarf in der Werkstatt.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber und harzfrei sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
