JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 2 mm, 6 mm Schaft und 18 mm Anlauflager.

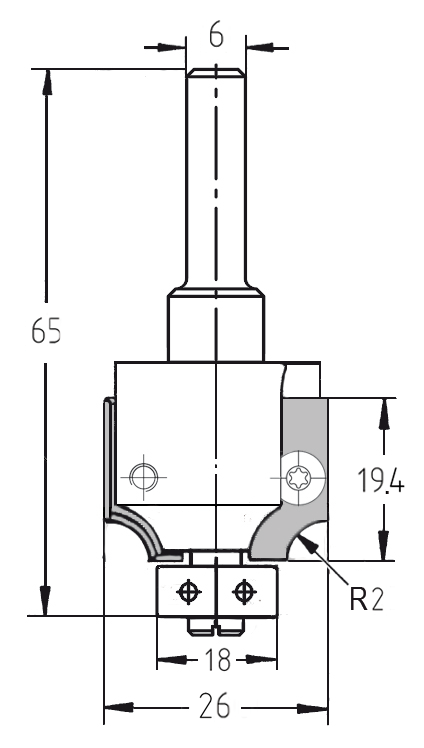

Maßzeichnung des Wechselplattenfräsers: R 2 mm, Durchmesser 26 mm, Nutzlänge 19,4 mm und 18 mm Kugellager.
Anwendungsbeispiel eines 2 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.

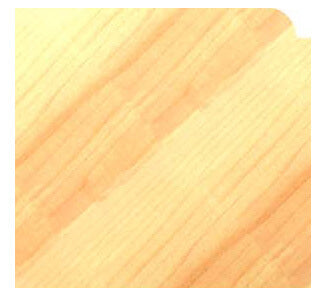

Profilbeispiel einer 2 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 2 mm, 6 mm Schaft und 18 mm Anlauflager.Maßzeichnung des Wechselplattenfräsers: R 2 mm, Durchmesser 26 mm, Nutzlänge 19,4 mm und 18 mm Kugellager.Anwendungsbeispiel eines 2 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.Profilbeispiel einer 2 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 2 mm | Ø 26 x 19,4 mm | Mit Anlauflager | S 6 | GL 65 mm

JSOSKU: 22151-5-11802
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 2 mm
Anlauflager 18 mm
Aufnahme Schaft 6 mm
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 65 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Maximale Wirtschaftlichkeit: Wendeplatten-Viertelstabfräser R 2 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) ist mit einem modernen Wendeplatten-System ausgestattet. Im Gegensatz zu herkömmlichen Fräsern entfällt das Nachschleifen komplett. Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder ausgetauscht. Dies garantiert eine gleichbleibende Präzision und einen konstanten Flugkreisdurchmesser über die gesamte Lebensdauer.

  • Kosteneffizient: Lange Standzeiten durch hochwertige HW-Wendeplatten. Da ein Nachschleifen entfällt, sinken die laufenden Betriebskosten erheblich.
  • Konstante Präzision: Der Fräserkörper behält seine exakten Maße. Radius und Durchmesser bleiben auch nach dem Messerwechsel absolut identisch.
  • Perfekte Führung: Das kugelgelagerte 18 mm Anlauflager ermöglicht eine sichere Kantenabtastung direkt am Werkstück, ideal für geschwungene Formen.
  • Sauberes Finish: Die zwei präzise positionierten Schneiden (Z=2) sorgen für ein ausrissfreies Fräsbild in Massivholz und beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser ist die ideale Lösung für Serienfertigungen und anspruchsvolle Handwerker, die Wert auf höchste Werkzeugverfügbarkeit legen. Der kompakte 6 mm Schaft ist kompatibel mit allen gängigen Kanten- und Oberfräsen.

System-Vorteil:
Dieses System bietet maximale Flexibilität. Durch den Einsatz verschiedener Wechselmesser und Anlauflager kann derselbe Grundkörper für Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) verwendet werden. Nach einem Messerwechsel ist keine Neueinstellung der Frästiefe erforderlich.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
