JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 2 mm, massivem 12 mm Schaft und 18 mm Anlauflager.

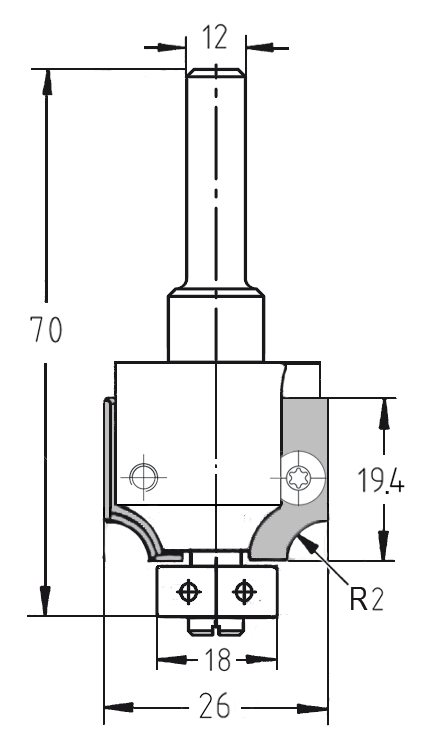

Technische Maßzeichnung des Wechselplattenfräsers: R 2 mm, Durchmesser 26 mm, Nutzlänge 19,4 mm und 12 mm Schaftaufnahme.
Anwendungsbeispiel eines 2 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.

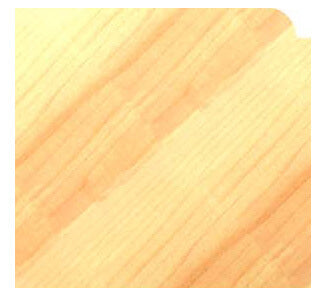

Profilbeispiel einer 2 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.
JSO (Unitec) Wendeplatten-Viertelstabfräser mit HW-Wechselmessern, Radius 2 mm, massivem 12 mm Schaft und 18 mm Anlauflager.Technische Maßzeichnung des Wechselplattenfräsers: R 2 mm, Durchmesser 26 mm, Nutzlänge 19,4 mm und 12 mm Schaftaufnahme.Anwendungsbeispiel eines 2 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.Profilbeispiel einer 2 mm Kantenabrundung mit einem rechtwinkligen Absatz an der Unterseite für ein modernes Möbeldesign.

Wendeplatten-Viertelstabfräser HW | R 2 mm | Ø 26 x 19,4 mm | Mit Anlauflager | S 12 | GL 70 mm

JSOSKU: 22156-5-11802
Preis:
€158,50

Technische Daten

Marke JSO (Unitec)
System Wendeplatten-System (Wechselmesser)
Radius 2 mm
Anlauflager 18 mm
Aufnahme Schaft 12 mm
Durchmesser 26 mm
Nutzlänge 19,4 mm
Gesamtlänge 70 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Maximale Wirtschaftlichkeit & Stabilität: Wendeplatten-Viertelstabfräser R 2 mm

Dieser professionelle Viertelstabfräser von JSO (Unitec) kombiniert das moderne Wendeplatten-System mit der hohen Laufruhe eines 12 mm Schafts. Im Gegensatz zu herkömmlichen Fräsern entfällt das Nachschleifen komplett. Bei Verschleiß werden die Hartmetall-Wechselmesser einfach gedreht oder ausgetauscht, was eine gleichbleibende Präzision und einen konstanten Flugkreis garantiert.

  • Kosteneffizient: Lange Standzeiten durch hochwertige HW-Wendeplatten. Da ein Nachschleifen entfällt, sinken die laufenden Betriebskosten erheblich.
  • Konstante Präzision: Der Fräserkörper behält seine exakten Maße. Radius und Durchmesser bleiben auch nach dem Messerwechsel absolut identisch.
  • Höchste Stabilität: Der massive 12 mm Schaft sorgt für maximale Vibrationsfreiheit und eine sichere Kraftübertragung in der Spannzange.
  • Perfekte Führung: Das kugelgelagerte 18 mm Anlauflager ermöglicht eine sichere Kantenabtastung direkt am Werkstück.

Beschreibung:

Der JSO (Unitec) Wendeplatten-Viertelstabfräser mit 12 mm Schaft ist die ideale Lösung für den industriellen Einsatz und stationäre Fräsarbeiten im Frästisch. Das System bietet höchste Werkzeugverfügbarkeit und Präzision für anspruchsvolle Kantenbearbeitungen.

System-Vorteil:
Dieses System bietet maximale Flexibilität. Durch den Einsatz verschiedener Wechselmesser und Anlauflager kann derselbe Grundkörper für Radien von 2 mm bis 5 mm (mit Lagern von 18 mm bis 12 mm) verwendet werden. Nach einem Messerwechsel ist keine Neueinstellung der Frästiefe erforderlich.
Anwendungs-Hinweis:
Achten Sie beim Wechsel der Platten darauf, dass die Plattensitze absolut sauber sind, um die höchste Rundlaufgenauigkeit zu gewährleisten. Wir empfehlen die Reinigung mit einem lösungsmittelfreien Harzlöser.
