Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-Verstellnuter |
| Durchmesser | 125 mm |

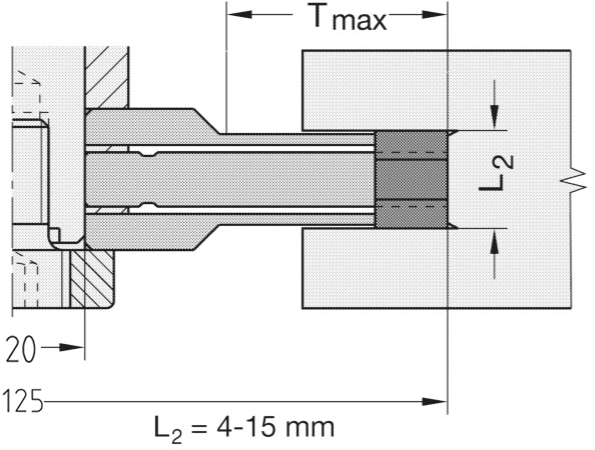

| Schnittbreite | 4,0 - 15,0 mm (stufenweise verstellbar) |
| Maximale Schnitttiefe (T) | 25 mm |
| Keilnut | 6 x 1,5 mm |
| Schneiden | Z = 2+2 (Hauptschneiden) + V = 4 (Vorschneider) |
| Bohrung | 20 mm |
| Schneidstoff | Hartmetall (HW) |
Einsatzgebiete:
- Variables Nutfräsen in Rekordzeit: Erstklassiges Werkzeug zum extrem präzisen Einbringen von stufenlos anpassbaren Nuten, Federn und Falzen in Massivholz sowie furnierten, beschichteten oder rohen Plattenwerkstoffen.
- Professioneller Werkstatteinsatz auf Tischfräsen: Optimiert für den stationären Einsatz auf Frässpindeln im gehobenen Möbel-, Messe- und Innenausbau zur schnellen Abwicklung wechselnder Materialstärken.
Beschreibung:

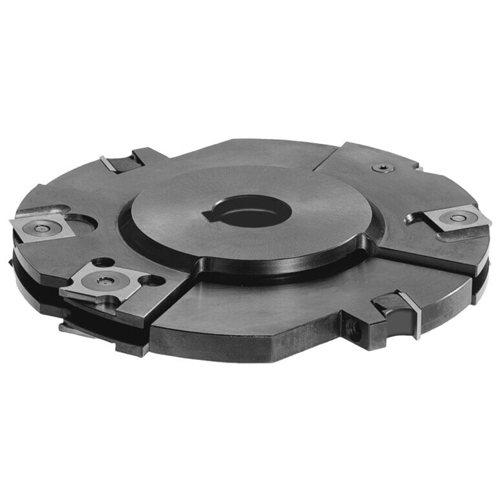

Der Wendeplatten-Verstellnuter von JSO steht für kompromisslose Industriequalität und unübertroffene Effizienz im Holzfräsershop. Durch die präzise Kombination der im Lieferumfang enthaltenen Zwischenringe lässt sich die Schnittbreite flexibel im Bereich von 4,0 bis 15,0 mm einstellen. Dieses innovative System macht die Anschaffung vieler verschiedener Einzelwerkzeuge überflüssig, optimiert die Werkzeugverwaltung und senkt Ihre Rüstzeiten in der täglichen Holzbearbeitung auf ein absolutes Minimum.
Die technologische Besonderheit dieses zweiteiligen Werkzeugs liegt in der ausgeklügelten Schneidenanordnung mit Z = 2+2 Hauptschneiden pro Fräshälfte sowie insgesamt V = 4 Vorschneidern. Die präzise geschliffenen Hartmetall-Hauptschneiden tragen das Material effizient ab, während die Vorschneider die Holzfasern an den äußeren Flanken im ziehenden Schnitt sauber trennen. Das bewährte Wendeplattensystem stellt sicher, dass der Außendurchmesser von 125 mm auch nach dem Drehen oder Ersetzen der Messer absolut identisch bleibt, wodurch zeitaufwändige Test- und Justierschnitte entfallen.
Am Werkstück liefert der JSO Verstellnuter dank des hervorragend feingewuchteten Stahl-Tragkörpers und der präzisen 20 mm Bohrung mit integrierter 6 x 1,5 mm Keilnut ein vollkommen vibrations- und ausrissfreies Fräsbild. Auch bei anspruchsvollen Werkstoffen wie edelfurnierten Platten oder beschichteten MDF-Platten entstehen randscharfe Nutkanten und ein vollkommen planer Nutgrund. Ein unverzichtbares Werkzeug für höchste Effizienz und kompromisslose Qualität im Holzfräsershop.
Die maximale Drehzahl des Werkzeugs beträgt n max = 9.500 min-1 und darf aus Sicherheitsgründen niemals überschritten werden. Befreien Sie die Planflächen der Fräskörper, die Zwischenringe und die Spindelaufnahme bei jeder Breitenverstellung penibel von Staub und Harzrückständen, um einen perfekten Planlauf zu garantieren. Verwenden Sie zum Festziehen der Schrauben stets einen passenden Drehmomentschlüssel.
