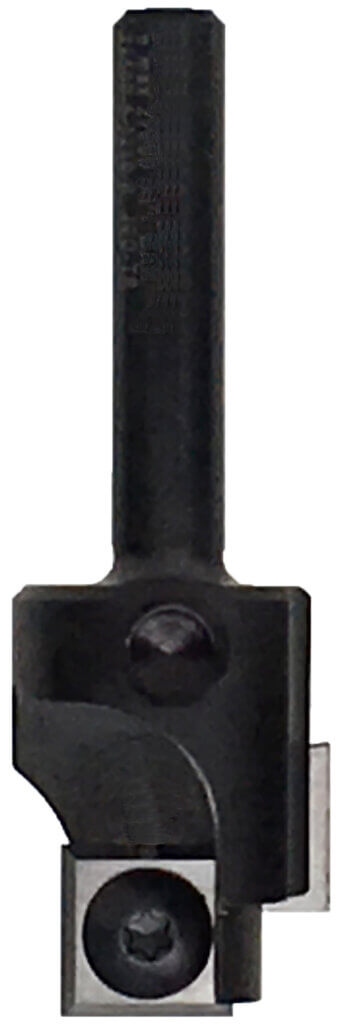

JSO Wendeplatten-Stufenfräser HW mit gestuftem Profildurchmesser von 28 mm auf 15,3 mm, präzise montierten Hartmetall-Wendemessern und einem 8 mm Schaft.

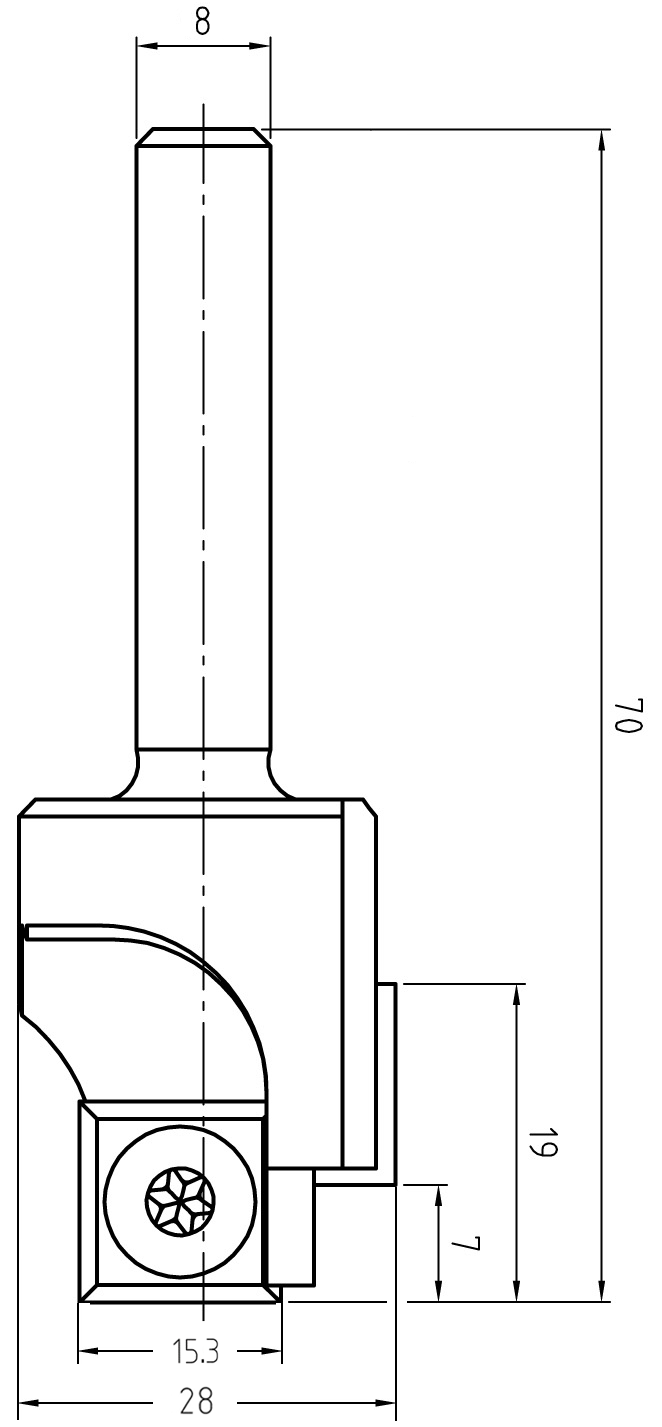

Technische Maßzeichnung des JSO Stufenfräsers mit detaillierten Angaben für die Durchmesser (28/15,3 mm), Nutzlängen (19/7 mm) und die Gesamtlänge (70 mm).
Anwendungsbeispiel einer im Holz gefrästen Sacknut (Sackloch-Stufennut) mit einer exakten inneren Durchmesserstufe für bündig versenkte Holzverbindungen.

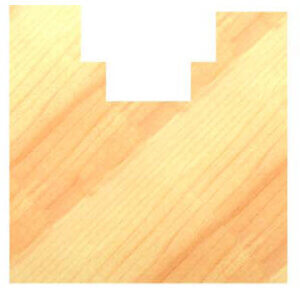

Praxisbeispiel einer durchgehenden, gestuften Nut in einer Massivholzplatte, sauber und ausrissfrei hergestellt in einem Arbeitsgang mit dem JSO Stufenfräser.

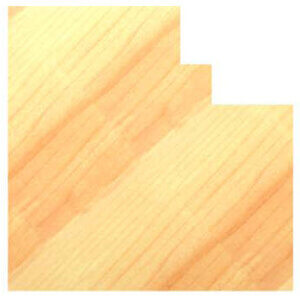

Detailansicht eines sauber ausgeführten Stufenfalzes an einer Holzkante zur passgenauen, bündigen Aufnahme von Rückwänden oder Beschlägen im Möbelbau.
JSO Wendeplatten-Stufenfräser HW mit gestuftem Profildurchmesser von 28 mm auf 15,3 mm, präzise montierten Hartmetall-Wendemessern und einem 8 mm Schaft.Technische Maßzeichnung des JSO Stufenfräsers mit detaillierten Angaben für die Durchmesser (28/15,3 mm), Nutzlängen (19/7 mm) und die Gesamtlänge (70 mm).Anwendungsbeispiel einer im Holz gefrästen Sacknut (Sackloch-Stufennut) mit einer exakten inneren Durchmesserstufe für bündig versenkte Holzverbindungen.Praxisbeispiel einer durchgehenden, gestuften Nut in einer Massivholzplatte, sauber und ausrissfrei hergestellt in einem Arbeitsgang mit dem JSO Stufenfräser.Detailansicht eines sauber ausgeführten Stufenfalzes an einer Holzkante zur passgenauen, bündigen Aufnahme von Rückwänden oder Beschlägen im Möbelbau.

Wendeplatten-Stufenfräser HW | Ø 28/15,3 x 19/7 mm | S 8 | GL 70 mm

JSOSKU: 22503-5-24315
Preis:
€178,50

Technische Daten

Marke JSO
Typ Wendeplatten-Stufenfräser / Getreppter Nutfräser
Großer Durchmesser 28 mm
Kleiner Durchmesser 15,3 mm
Nutzlänge 1 19 mm
Nutzlänge 2 (Stufe) 7 mm
Aufnahme Schaft 8 mm
Schneiden Z = 2
Gesamtlänge 70 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Stufenbohrungen und -nuten: Gleichzeitiges Fräsen von zwei exakt aufeinander abgestimmten Durchmessern für Schraubkopfversenkungen, Scharniere oder Spezialbeschläge.
  • Falz- und Nutarbeiten: Rationelles Erstellen von Absätzen, gestuften Längsnuten und dekorativen Profilen in einem einzigen Arbeitsgang.

Beschreibung:

JSO steht für höchste Werkzeugpräzision und langlebige Industriequalität im anspruchsvollen Holzhandwerk. Dieser professionelle Wendeplatten-Stufenfräser aus dem Holzfräsershop ermöglicht das hochpräzise, kombinierte Fräsen von zwei unterschiedlichen Durchmessern in nur einem einzigen Arbeitsgang, was die Bearbeitungszeit im modernen Möbel- und Innenausbau drastisch verkürzt.

Das Werkzeug ist mit auswechselbaren Hartmetall-Wendemessern (HW) bestückt, die eine konstante Maßhaltigkeit über die gesamte Lebensdauer garantieren, da der Werkzeugdurchmesser auch nach einem Messerwechsel zu 100% identisch bleibt. Die hochentwickelte Schneidengeometrie sorgt für einen sauberen, ziehenden Schnitt sowohl am Hauptdurchmesser (28 mm) als auch an der präzisen Durchmesserstufe (15,3 mm).

Dank des perfekt gewuchteten Qualitätsstahlkörpers und des robusten 8 mm Schafts erzielt der Fräser eine exzellente Laufruhe für absolut vibrationsfreies Arbeiten. Das Ergebnis am Werkstück sind vollkommen spiegelglatte Holzoberflächen, ausrissfreie Kanten und messerscharfe Stufenübergänge in Massivholz sowie allen gängigen Plattenwerkstoffen.

Anwendungshinweis:
Achten Sie darauf, dass die Befestigungsschrauben der Wendeplatten stets frei von Harzrückständen sind und mit dem vorgeschriebenen Drehmoment angezogen werden. Aufgrund des kombinierten Materialabtrags wird eine gleichmäßige Werkstückzufuhr auf einem stabilen Frästisch oder die Nutzung einer Führungsschiene empfohlen.
