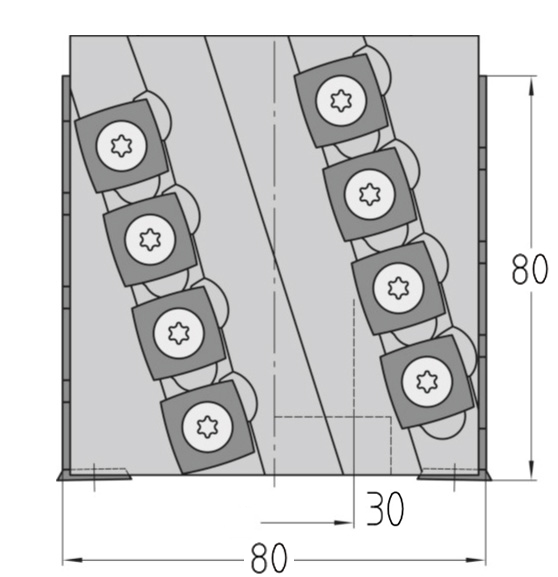

Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-Spiralmesserkopf / Keermes-Spiraalmessenkop |
| Durchmesser | 80 mm |
| Schnittbreite (Höhe) | 80 mm |
| Aufnahme | Bohrung 30 mm (mit Keilnut) |
| Schneiden / Vorschneider | Z = 2 + 2 (Helix) / V = 2 (Vorschneider oben/unten) |
| Gesamtlänge (Träger) | 86 mm |
| Schneidstoff | Hochleistungs-Hartmetall (HW) |
Einsatzgebiete:
- Industrielles Fügen, Hobeln und Formatieren von Kunststoffen: Hochleistungswerkzeug für das schwere Schlichten, Ausblocken und Bearbeiten von dicken Platten, Blöcken und großflächigen Profilen aus Thermoplasten (wie PMMA, Polycarbonat, PVC) und Verbundwerkstoffen.
- Einsatz auf Tischfräsen und CNC-Bearbeitungszentren: Optimal geeignet für den stationären Maschineneinsatz mit 30 mm Frässpindel, bei dem maximale Abtragsleistung bei perfektem Oberflächenfinish gefordert wird.
Beschreibung:

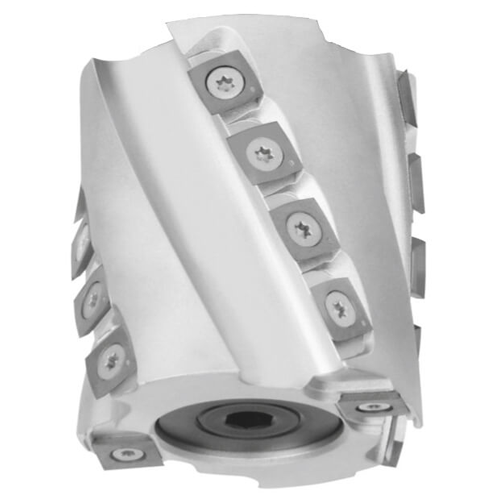

Der JSO Wendeplatten-Spiralmesserkopf in den Abmessungen Ø 80 x 80 mm stellt die Königsklasse der schweren Kunststoff- und Plattenzerspanung im Holzfräsershop dar. Ausgestattet mit einer präzisen 30 mm Bohrung samt Keilnut, ist dieses Werkzeug für den harten, vibrationsfreien Dauereinsatz auf stationären Fräsmaschinen konzipiert. Der entscheidende technologische Vorteil dieses Messerkopfes basiert auf der wendelförmigen Anordnung von Standard-Hartmetall-Wendeplatten. Bei Verschleiß werden die Messer einfach gedreht oder getauscht, wodurch zeitaufwändige Schleifarbeiten entfallen und der Flugkreisdurchmesser des Werkzeugs immer auf den Millimeter exakt konstant bleibt.
Die mechanische Geometrie glänzt durch eine hocheffiziente Schneidenaufteilung von Z = 2 + 2 Hauptschneiden in Helix-Anordnung sowie zwei zusätzlichen Vorschneidern (V = 2). Durch die spiralförmig versetzten HW-Messer realisiert das Werkzeug einen kontinuierlich ziehenden, schälenden Schnitt. Dies reduziert den Schnittwiderstand und den Leistungsbedarf an der Frässpindel drastisch, während gleichzeitig eine unübertroffene Laufruhe garantiert wird. Die integrierten Vorschneider an den Stirnseiten sorgen für eine absolut saubere Trennung der Fasern und verhindern bei der Bearbeitung von Plattenkanten das gefürchtete Ausreissen oder Splittern an der Ober- und Unterseite des Materials.
Am Werkstück liefert dieser Bohrungs-Messerkopf perfekt rechtwinklige, vollkommen riegelfreie Schlichtkanten und glatte Oberflächen im Hobel-Finish. Durch den hochfesten Aluminium- oder Stahl-Grundkörper und die präzisionsgesicherten Messerhalterungen ist maximale Arbeitssicherheit bei hohen Drehzahlen garantiert. Ein unverzichtbares Werkzeug für kunststoffverarbeitende Betriebe, Modellbauer und Werbetechniker im Holzfräsershop, die ein Maximum an Standzeit bei minimalen Betriebskosten suchen.
Achten Sie beim Einbau auf die exakte Arretierung über die Keilnut der Frässpindel. Um ein perfektes Hobelbild in Thermoplasten ohne Schmelzeffekt zu erzielen, muss der Vorschub exakt auf die Schnittgeschwindigkeit abgestimmt sein. Reinigen Sie die Messersitze bei jedem Wendeplattenwechsel gründlich von Mikrospänen und fetten Sie die Klemmschrauben leicht ein.
