Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-Spiralmesserkopf / Keermes-Spiraalmessenkop |

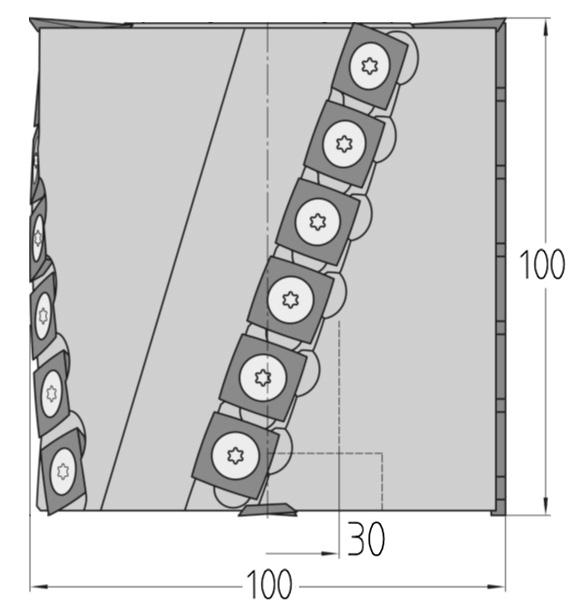

| Durchmesser | 100 mm |
| Schnittbreite (Höhe) | 100 mm |
| Aufnahme | Bohrung 30 mm (mit Keilnut) |
| Keilnut | 8 x 2 mm |
| Schneiden / Vorschneider | Z = 2 + 2 (Helix) / V = 4 (Vorschneider für perfekte Kanten) |
| Gesamtlänge (Träger) | 100 mm |
| Schneidstoff | Hochleistungs-Hartmetall (HW) |
Einsatzgebiete:
- Großvolumiges Fügen, Hobeln und Planen von Kunststoffen: Industrielles Werkzeug für das schwere Schlichten, Ausblocken und Formatieren von dicken thermoplastischen Platten, massiven Blockmaterialien und großflächigen technischen Profilen.
- Einsatz auf stationären Fräsmaschinen und CNC-Spindeln: Optimal ausgelegt für den Maschineneinsatz mit einer 30 mm Frässpindel, bei dem maximale Abtragsleistung und absolute Riegelfreiheit in der Großserienfertigung gefordert sind.
Beschreibung:

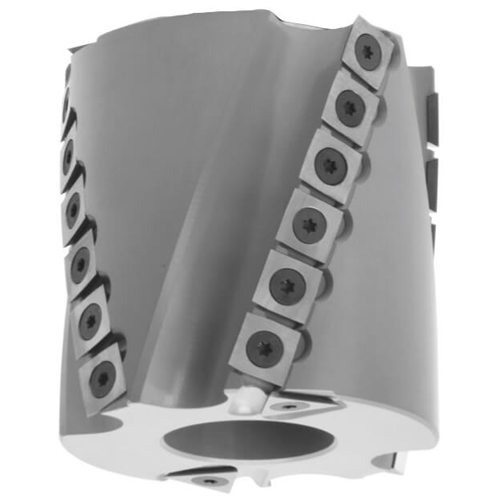

Der JSO Wendeplatten-Spiralmesserkopf in den beeindruckenden Dimensionen von Ø 100 x 100 mm repräsentiert die absolute Spitzenklasse für schwere, großvolumige Zerspanungsaufgaben von Kunststoffen im Holzfräsershop. Mit einer präzisen 30 mm Bohrung inklusive Keilnut versehen, garantiert dieses Werkzeug eine kompromisslose mechanische Stabilität und vibrationsfreien Lauf auf stationären Fräsanlagen. Der entscheidende wirtschaftliche Vorteil dieses Systems basiert auf der wendelförmigen Bestückung mit Standard-Hartmetall-Wendeplatten. Bei Verschleiß werden die Messer einfach gedreht oder einzeln getauscht, wodurch zeitaufwändige Nachschleifzyklen entfallen und der Flugkreisdurchmesser dauerhaft auf den Millimeter exakt konstant bleibt.
Die technologische Besonderheit liegt in der hocheffizienten Schneidenaufteilung von Z = 2 + 2 Hauptschneiden in Helix-Anordnung, flankiert von vier integrierten Vorschneidern (V = 4). Durch die versetzte, spiralförmige Anordnung der HW-Messer erzielt das Werkzeug einen kontinuierlich ziehenden, schälenden Schnitt. Dies reduziert den mechanischen Schnittwiderstand sowie die Belastung auf die Spindellager drastisch und sorgt für eine unübertroffene Laufruhe. Die vier Vorschneider an den Flanken trennen das Material im Randbereich absolut sauber ab und verhindern bei der Bearbeitung sensibler Kunststoffplatten zuverlässig ein gefährliches Ausreissen, Splittern oder Gratbildung an den Außenkanten.
Am Werkstück liefert dieser Bohrungs-Messerkopf perfekt rechtwinklige, vollkommen riegelfreie Schlichtkanten und seidenmatte, glatte Oberflächen im Hobel-Finish. Dank des hochfesten, gewichtsoptimierten Grundkörpers und der präzisionsgesicherten Messerhalterungen wird ein Maximum an Arbeitssicherheit und Laufgüte erzielt. Ein unverzichtbares Werkzeug für kunststoffverarbeitende Industriebetriebe, den Formenbau und Werbetechniker im Holzfräsershop, die höchste Standzeiten bei minimalen laufenden Betriebskosten realisieren wollen.
Achten Sie beim Einbau auf die korrekte Arretierung über die Keilnut der Frässpindel. Um ein perfektes Hobelbild in Thermoplasten ohne Schmelzeffekt zu erzielen, muss der Tischvorschub präzise auf die Schnittgeschwindigkeit abgestimmt sein. Reinigen Sie die Messersitze bei jedem Wendeplattenwechsel gründlich von statisch aufgeladenen Mikrospänen.
