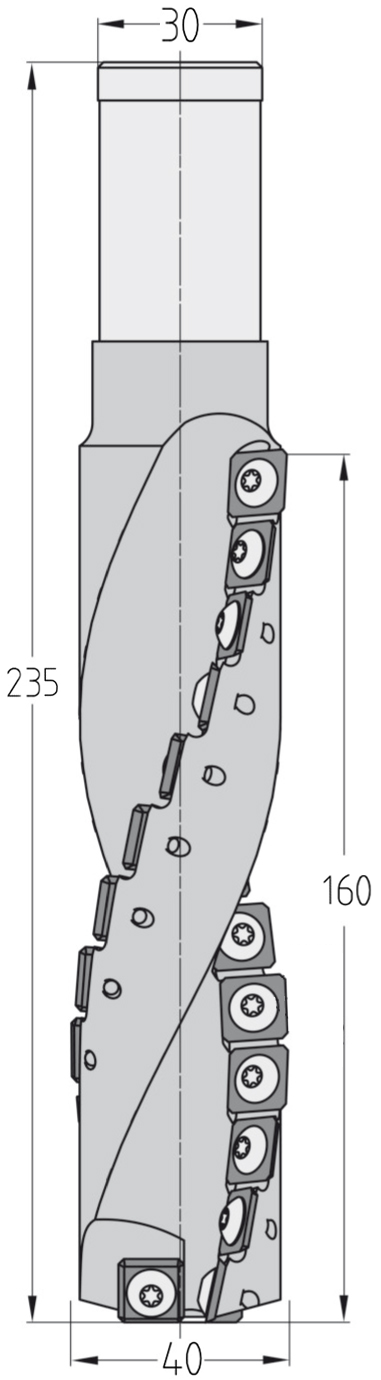

Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-Spiralfräser |
| Durchmesser | 40 mm |
| Nutzlänge | 160 mm |
| Aufnahme | Schaft 30 mm |
| Schneiden | Z = 2 (Helix-Anordnung mit Standard-Wendeplatten) |
| Messeranzahl | 26 |
| Gesamtlänge | 235 mm |
| Schneidstoff | Hochleistungs-Hartmetall (HW) |
Einsatzgebiete:
- Maximale Zerspanung und Hobeln von Kunststoffen im XXL-Format: Industrielles Hochleistungswerkzeug für das schwere Formatieren, Fügen und Schlichten von extrem dicken thermoplastischen Platten, massiven Blockmaterialien und technischen Verbundstoffen.
- Hochvolumige CNC-Serienfertigung im Heavy-Duty-Bereich: Ideal für extrem stabile Portalfräswerke und CNC-Bearbeitungszentren, bei denen maximale Materialstärken von bis zu 160 mm in einem einzigen Durchgang wirtschaftlich formatiert werden müssen.
Beschreibung:

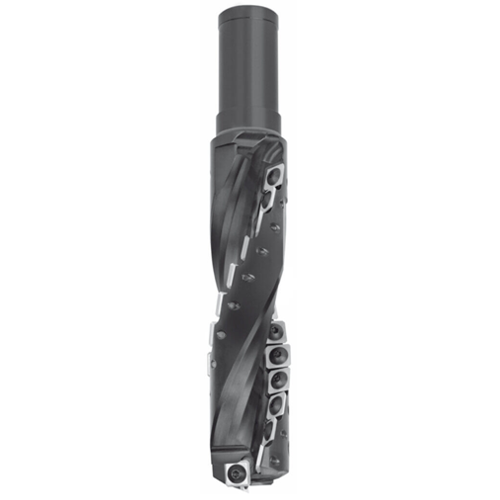

Der extrem schwere Wendeplatten-Spiralfräser von JSO in der absoluten Spitzen-Dimension von 40 mm Durchmesser und einer gigantischen Nutzlänge von 160 mm ist das ultimative Werkzeug für härteste Zerspanungsaufgaben im Holzfräsershop. Dieses zweischneidige Kraftpaket (Z=2) wurde kompromisslos für die wirtschaftliche Bearbeitung massivster Bauteile entwickelt. Der unschlagbare Vorteil dieses High-End-Systems liegt in der wendelförmigen Anordnung von Hartmetall-Wendeplatten (Keermessen): Bei Verschleiß werden die Klingen einfach gedreht oder getauscht. Das spart teure Nachschleifzyklen, reduziert Ausfallzeiten auf ein Minimum und garantiert einen dauerhaft exakt konstanten Werkzeugdurchmesser ohne Korrekturbedarf in der CNC-Steuerung.
Die mechanische Konstruktion mit dem hochpräzise geschliffenen 30 mm Zylinderschaft bietet ein Maximum an struktureller Steifigkeit. Sie eliminiert selbst bei der vollen Auslastung der 160 mm Schnitttiefe schädliche Vibrationen und Werkzeugabdrängungen vollständig. Durch die versetzte, helixartige Verteilung der einzelnen HW-Schneidplatten befindet sich das Werkzeug im kontinuierlichen, ziehenden Schnitt. Dies minimiert die mechanische Belastung auf die Hauptspindel der Maschine drastisch, reduziert den Schnittwiderstand und sichert trotz der enormen Ausmaße einen sauberen und kontrollierten Spanauswurf aus der Tiefnut.
Am Werkstück liefert dieser Wendeplatten-Schaftfräser perfekt rechtwinklige, absolut riegelfreie Schlichtkanten an massiven Kunststoffblöcken. Er ist die perfekte Wahl für industrielle Fertigungsbetriebe im Holzfräsershop, die im Apparatebau, Modellbau oder der Werbetechnik maximale Schnitttiefe bei maximaler Prozesssicherheit und kalkulierbaren Werkzeugkosten voraussetzen.
Aufgrund der massiven Dimensionen und des hohen Eigengewichts dieses Werkzeugs ist ein extrem stabiler, schwingungsfreier Maschinenaufbau sowie eine hochfeste Werkzeugaufnahme (z. B. in Präzisions-Hydrodehn- oder Schrumpffuttern) zwingend erforderlich. Prüfen Sie beim Wechsel der Platten stets das vorgeschriebene Drehmoment der Klemmschrauben, um maximale Arbeitssicherheit und Oberflächengüte zu gewährleisten.
