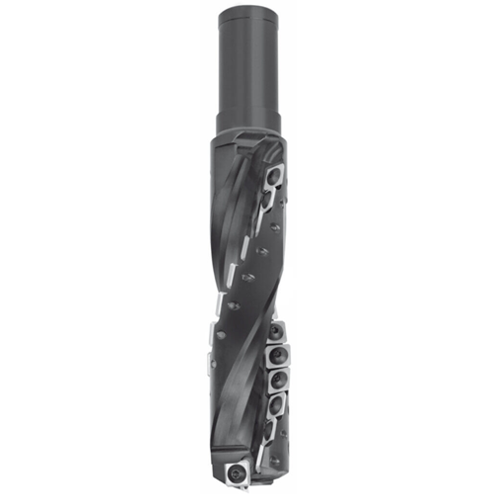

JSO CNC-Wendeplatten-Spiralfräser aus massivem Werkzeugstahl mit zylindrischem 30 mm Schaft, einer Nutzlänge von 119 mm und in Helix-Form angeordneten Hartmetall-Wechselplatten (HW) für die schwere Kunststoffbearbeitung im Holzfräsershop.

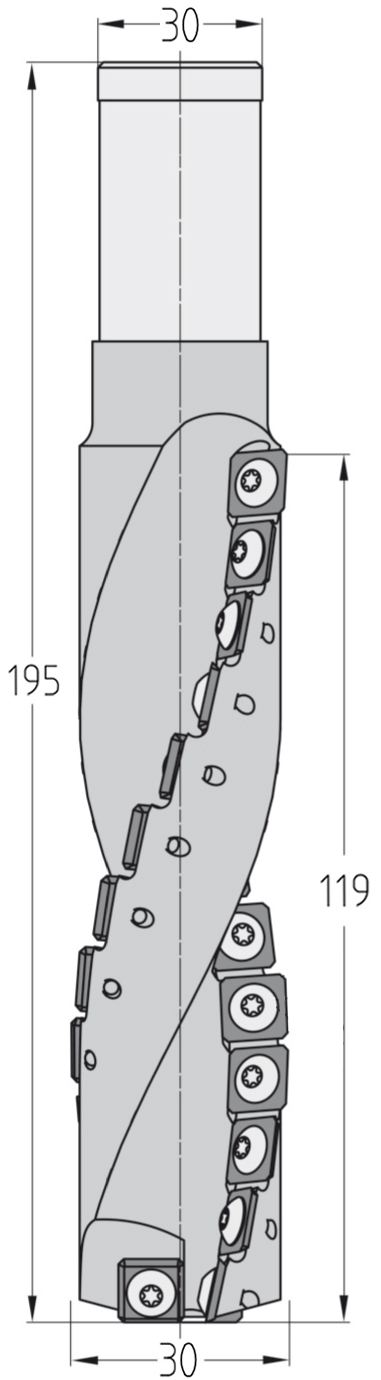

Technische Maßzeichnung des JSO HW Wendeplatten-Schaftfräsers (Durchmesser 30 mm, Nutzlänge 119 mm, Schaft 30 mm, Gesamtlänge 195 mm) mit detaillierter Darstellung der versetzten Messer-Sitze.
JSO 30 mm Wendeplatten-Spiralfräser im Heavy-Duty-CNC-Einsatz beim präzisen Fügen und Formatieren der Außenkante eines massiven Kunststoffblocks in einem Durchgang im Holzfräsershop.
JSO CNC-Wendeplatten-Spiralfräser aus massivem Werkzeugstahl mit zylindrischem 30 mm Schaft, einer Nutzlänge von 119 mm und in Helix-Form angeordneten Hartmetall-Wechselplatten (HW) für die schwere Kunststoffbearbeitung im Holzfräsershop.Technische Maßzeichnung des JSO HW Wendeplatten-Schaftfräsers (Durchmesser 30 mm, Nutzlänge 119 mm, Schaft 30 mm, Gesamtlänge 195 mm) mit detaillierter Darstellung der versetzten Messer-Sitze.JSO 30 mm Wendeplatten-Spiralfräser im Heavy-Duty-CNC-Einsatz beim präzisen Fügen und Formatieren der Außenkante eines massiven Kunststoffblocks in einem Durchgang im Holzfräsershop.

Wendeplatten-Spiralfräser HW | Ø 30 x 119 mm | Rechtslauf | S 30 | GL 195 mm

JSOSKU: 20290-5-30000
Preis:
€947,00

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Wendeplatten-Spiralfräser
Durchmesser 30 mm
Nutzlänge 119 mm
Aufnahme Schaft 30 mm
Schneiden Z = 2 (Helix-Anordnung mit Standard-Wendeplatten)
Messeranzahl 19
Gesamtlänge 195 mm
Schneidstoff Hochleistungs-Hartmetall (HW)

Einsatzgebiete:

  • Großvolumiges Formatieren und Hobeln von Kunststoffen: Industrielles Werkzeug für das schwere Schlichten, Fügen und Konturfräsen von extrem dicken thermoplastischen Platten, Verbundwerkstoffen und technischen Kunststoffen im XXL-Format.
  • Hocheffiziente CNC-Serienfertigung: Ideal für schwere Portalfräsmaschinen und CNC-Bearbeitungszentren, bei denen maximale Materialstärken in einem einzigen Durchgang bei konstantem Werkzeugdurchmesser formatiert werden müssen.

Beschreibung:

Der schwere Wendeplatten-Spiralfräser von JSO in der Industrie-Dimension von 30 mm Durchmesser und einer massiven Nutzlänge von 119 mm ist das ultimative Kraftpaket für den Holzfräsershop. Dieses zweischneidige Werkzeug (Z=2) wurde speziell entwickelt, um extrem dicke Plattenmaterialien und massive Blöcke wirtschaftlich und mit maximaler Präzision zu formatieren. Der entscheidende Vorteil dieses Systems liegt in der spiralförmigen Anordnung von Standard-Hartmetall-Wendeplatten (Keermessen): Bei Verschleiß werden die Messer einfach gedreht oder getauscht, wodurch zeitaufwändige und teure Nachschleifzyklen komplett entfallen und der Werkzeugdurchmesser stets exakt konstant bleibt.

Die mechanische Konstruktion mit dem massiven 30 mm Zylinderschaft bietet eine unübertroffene strukturelle Steifigkeit und eliminiert die Entstehung von Mikrovibrationen vollständig – selbst bei extremen Schnitttiefen von bis zu 119 mm. Durch die versetzte, helixartige Positionierung der einzelnen HW-Schneidplatten wird ein ziehender, kontinuierlicher Schnitt simuliert. Dies reduziert den Schnittwiderstand und die mechanische Belastung auf die Spindellager im Vergleich zu gerade genuteten Werkzeugen drastisch. Gleichzeitig sorgt die Geometrie für einen sauberen und kontrollierten Abtransport der großen Kunststoffspäne aus der Fräszone.

Am Werkstück liefert dieser Wendeplatten-Schaftfräser perfekt rechtwinklige, riegelfreie Schlichtkanten und eine herausragende Maßhaltigkeit über die gesamte Schnitttiefe. Er eignet sich hervorragend für Betriebe im Holzfräsershop, die im Heavy-Duty-Bereich der Kunststoffverarbeitung und Werbetechnik tätig sind und bei hohen Vorschubgeschwindigkeiten absolute Prozesssicherheit sowie kalkulierbare Werkzeugkosten verlangen.

Anwendungshinweis:
Aufgrund des Eigengewichts und der enormen Dimensionen dieses Fräsers ist ein absolut stabiler, vibrationsfreier Maschinenaufbau sowie eine leistungsstarke Werkzeugaufnahme (z. B. in Präzisions-Spannfuttern) zwingend erforderlich. Kontrollieren Sie regelmäßig das korrekte Drehmoment der Platten-Spannschrauben, um ein optimales Schnittbild und maximale Sicherheit zu gewährleisten.
