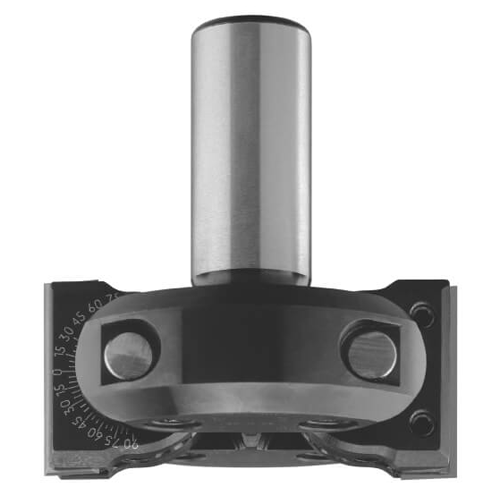

JSO CNC-Wendeplatten-Schwenkmesserkopf mit zylindrischem 20 mm Schaft, stufenlos einstellbaren Schwenkkörpern, 85 mm Grunddurchmesser und zwei eingesetzten Hartmetall-Wechselplatten im Holzfräsershop.

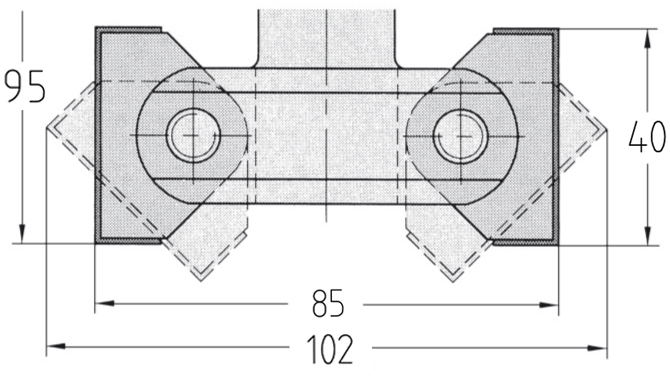

Technische Maßzeichnung des JSO HW Schwenkmesserkopfes mit Darstellung des Schwenkbereichs, Kennzeichnung von Grund-Ø 85 mm, Maximal-Ø 102 mm, Nutzlänge 40 mm, Schaft 20 mm und Gesamtlänge 95 mm.
JSO CNC-Wendeplatten-Schwenkmesserkopf mit zylindrischem 20 mm Schaft, stufenlos einstellbaren Schwenkkörpern, 85 mm Grunddurchmesser und zwei eingesetzten Hartmetall-Wechselplatten im Holzfräsershop.Technische Maßzeichnung des JSO HW Schwenkmesserkopfes mit Darstellung des Schwenkbereichs, Kennzeichnung von Grund-Ø 85 mm, Maximal-Ø 102 mm, Nutzlänge 40 mm, Schaft 20 mm und Gesamtlänge 95 mm.

Wendeplatten-Schwenkmesserkopf HW | Ø 85 x 40 mm | Rechtslauf | S 20 | GL 95 mm

JSOSKU: 22095-5-00005
Preis:
€542,50

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Wendeplatten-Schwenkmesserkopf (stufenlos verstellbar)
Durchmesser 85 mm
Maximaler Durchmesser 102 mm
Nutzlänge 40 mm
Aufnahme Schaft 20 mm
Schneiden Z = 2
Gesamtlänge 95 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Flexibles Fasen, Fügen und Winkelfräsen: Hochpräzises Spezialwerkzeug zum universellen Bearbeiten von unterschiedlichen Winkeln und Schrägen in Massivholz, Plattenwerkstoffen sowie Verbundmaterialien.
  • Einsatz auf CNC-Bearbeitungszentren und Oberfräsen: Optimal ausgelegt für komplexe Profilierungsarbeiten auf CNC-Maschinen, bei denen wechselnde Fasenwinkel ohne Werkzeugwechsel realisiert werden müssen.

Beschreibung:

Der JSO Wendeplatten-Schwenkmesserkopf repräsentiert die absolute Spitzenklasse für anspruchsvolle, flexible Winkelbearbeitungen im Holzfräsershop. Dank der kompromisslosen Industriequalität von JSO bietet dieses Profi-Werkzeug eine unübertroffene Vielseitigkeit bei konstant hoher Wirtschaftlichkeit. Der entscheidende Vorteil dieses Schwenkkopfs liegt im stufenlosen Einstellbereich der Schwenkkörper: Winkel nach oben und unten lassen sich über eine präzise Skalierung exakt justieren, wodurch ein einziges Werkzeug eine Vielzahl an starren Fasenfräsern ersetzt.

Die technologische Besonderheit basiert auf der zweischneidigen Ausführung (Z = 2), die mit standardisierten, hochkant eingesetzten Hartmetall-Wendeplatten bestückt ist. Beim Schwenken der Aggregate verändert sich der effektive Flugkreis, sodass der maximale Arbeitsdurchmesser bis zu 102 mm betragen kann. Die Schneidengeometrie ist so optimiert, dass die HW-Messer in jeder Winkelstellung einen sauberen, ziehenden Schnitt garantieren. Da die Platten bei Verschleiß einfach gedreht oder getauscht werden, bleibt das Werkzeugmaß immer absolut maßhaltig und zeitaufwändige Nachschleifzyklen entfallen vollständig.

Am Werkstück liefert der Schwenkmesserkopf perfekt rechtwinklige Fügekanten, exakte Gehrungen und splitterfreie Fasenoberflächen im High-End-Finish. Der massive, vibrationsarm gefertigte Grundkörper sorgt zusammen mit dem verstärkten 20 mm Zylinderschaft für maximale Biegesteifigkeit und absolute Laufruhe selbst bei hohem Materialabtrag. Ein unverzichtbares Universalwerkzeug für den Innenausbau, Möbelbau und Ladenbau im Holzfräsershop, um Rüstzeiten drastisch zu senken.

Anwendungshinweis:
Achten Sie beim Einstellen des Winkels penibel darauf, dass beide Schwenkkörper absolut synchron auf denselben Gradwert justiert und die Klemmschrauben mit dem vorgeschriebenen Drehmoment fest angezogen sind. Reinigen Sie die Winkelskalierung und die Messeraufnahmen vor jeder Verstellung gründlich von Staub und Spänen, um Einstellabweichungen zu vermeiden.

Ersatzteile
