Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-Schwenkmesserkopf (stufenlos verstellbar) |

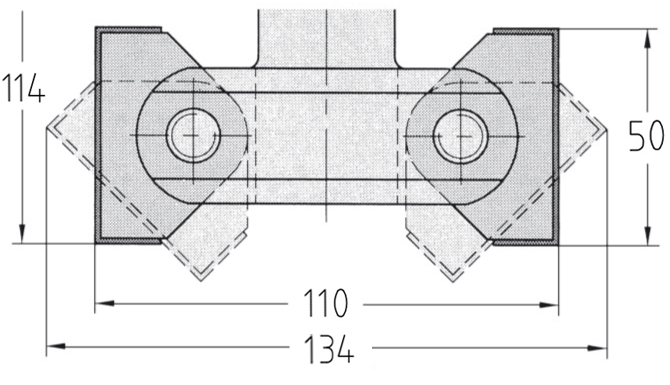

| Durchmesser | 110 mm |
| Maximaler Durchmesser | 134 mm |
| Nutzlänge | 50 mm |
| Aufnahme | Schaft 25 mm |
| Schneiden | Z = 2 |
| Gesamtlänge | 114 mm |
| Schneidstoff | Hartmetall (HW) |
Einsatzgebiete:
- Universelles Winkelfräsen, Fasen und Fügen: Absolutes Profi-Werkzeug für die stufenlos einstellbare Winkelbearbeitung und die Erzeugung präziser Schrägen in Massivholz, Plattenwerkstoffen sowie modernen Verbundmaterialien.
- Schwerer CNC-Einsatz im Innenausbau: Hervorragend geeignet für automatisierte Bearbeitungszentren und CNC-Oberfräsen, um komplexe Profilierungen und wechselnde Gehrungswinkel ohne Werkzeugwechsel materialschonend zu realisieren.
Beschreibung:

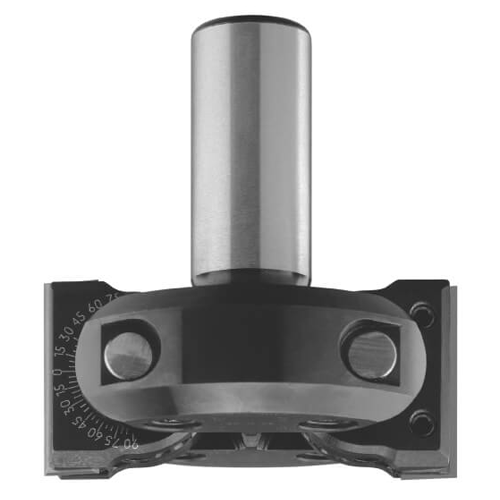

Der JSO Wendeplatten-Schwenkmesserkopf repräsentiert die absolute Spitzenklasse für anspruchsvolle und hochflexible Winkelbearbeitungen im Holzfräsershop. Durch die kompromisslose Industriequalität von JSO bietet dieses Werkzeug ein Maximum an Vielseitigkeit im harten Dauereinsatz. Der entscheidende wirtschaftliche Vorteil liegt im stufenlos verstellbaren Schwenkmechanismus der Messerhalter: Winkel nach oben und unten lassen sich über eine feine, präzise Skalierung exakt einstellen, wodurch dieser Messerkopf eine Vielzahl starrer Fasenfräser überflüssig macht.

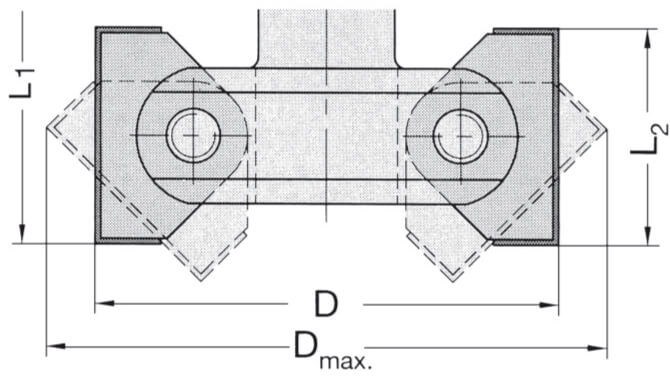

Die technologische Besonderheit basiert auf der zweischneidigen Konstruktion (Z = 2), die mit standardisierten, extrem standzeitstarken Hartmetall-Wendeplatten bestückt ist. Beim Verschwenken der Werkzeugeinheiten verändert sich der effektive Flugkreis, wodurch der maximale Arbeitsdurchmesser im ausgelenkten Zustand bis zu 134 mm erreichen kann. Die Schneidengeometrie garantiert in jeder Winkelposition einen ziehenden, sauberen Schnitt. Das integrierte Wendeplattensystem stellt sicher, dass die Messer bei Verschleiß einfach gedreht oder getauscht werden, wodurch die Werkzeugmaße immer exakt erhalten bleiben und kostspielige Nachschleifzyklen entfallen.
Am Werkstück liefert der Schwenkmesserkopf dank seines perfekt ausgewuchteten, vibrationsarm gefertigten Grundkörpers spiegelglatte Fasenoberflächen, splitterfreie Gehrungskanten und präzise Fügebilder im absoluten High-End-Finish. Der massiv ausgeführte 25 mm Zylinderschaft garantiert eine unübertroffene Kraftübertragung und maximale Biegesteifigkeit, um selbst hohe Zerspanungsvolumina souverän zu bewältigen. Für zukunftsorientierte Betriebe im Treppen-, Möbel- und Ladenbau ist dieser universelle Schwenkkopf die effizienteste Lösung für minimale Rüstzeiten.
Stellen Sie vor dem Einsatz auf der CNC-Maschine sicher, dass beide Schwenkkörper absolut synchron auf den exakt gleichen Gradwert eingestellt und alle Klemmschrauben mit dem vorgeschriebenen Drehmoment fixiert sind. Befreien Sie die Winkelskalierung und die Messersitze bei jedem Verstellvorgang gründlich von Spänen und Harzresten, um Winkelfehler zu vermeiden.
