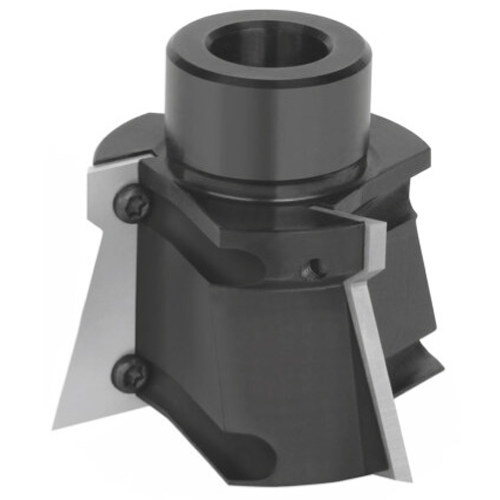

JSO CNC-Wendeplatten-Schwalbenschwanzfräser mit kompaktem, massiven Grundkörper, einem robusten zylindrischen 28 mm Schaft für Linkslauf und drei präzise montierten Hartmetall-Wechselplatten der Form A mit markantem Wellenschliff im Holzfräsershop.

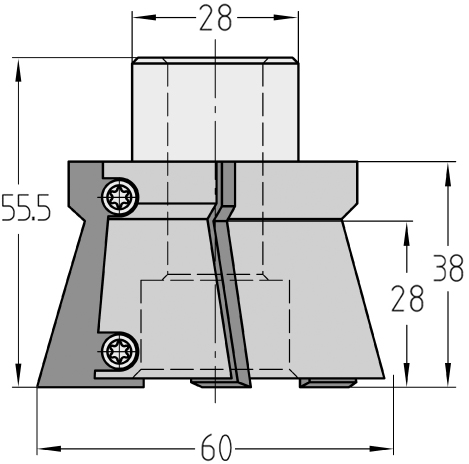

Technische Maßzeichnung des JSO HW Schwalbenschwanzfräsers für Linkslauf mit Kennzeichnung von Durchmesser 60 mm, Nutzlänge 38 mm, Schaft 28 mm und Gesamtlänge 55,5 mm sowie Darstellung der dreischneidigen (Z=3) Anordnung.
JSO 60 mm Wendeplatten-Schwalbenschwanzfräser mit Wellenschliff im CNC-Einsatz beim schnellen, vibrationsfreien Fräsen einer tiefen Hinterschnitt-Gratnut mit kurzen Mikro-Spänen in einem Holzbalken im Holzfräsershop.

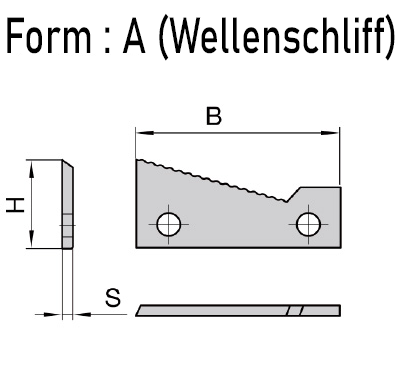

Detaillierte technische Maßzeichnung des JSO Hartmetall-Wechselmessers vom Typ Form A mit Wellenschliff-Profil, inklusive exakter Abmessungen für die Wellengeometrie, Lochabstände und Schnittwinkel für den Schwalbenschwanzfräser im Holzfräsershop.
JSO CNC-Wendeplatten-Schwalbenschwanzfräser mit kompaktem, massiven Grundkörper, einem robusten zylindrischen 28 mm Schaft für Linkslauf und drei präzise montierten Hartmetall-Wechselplatten der Form A mit markantem Wellenschliff im Holzfräsershop.Technische Maßzeichnung des JSO HW Schwalbenschwanzfräsers für Linkslauf mit Kennzeichnung von Durchmesser 60 mm, Nutzlänge 38 mm, Schaft 28 mm und Gesamtlänge 55,5 mm sowie Darstellung der dreischneidigen (Z=3) Anordnung.JSO 60 mm Wendeplatten-Schwalbenschwanzfräser mit Wellenschliff im CNC-Einsatz beim schnellen, vibrationsfreien Fräsen einer tiefen Hinterschnitt-Gratnut mit kurzen Mikro-Spänen in einem Holzbalken im Holzfräsershop.Detaillierte technische Maßzeichnung des JSO Hartmetall-Wechselmessers vom Typ Form A mit Wellenschliff-Profil, inklusive exakter Abmessungen für die Wellengeometrie, Lochabstände und Schnittwinkel für den Schwalbenschwanzfräser im Holzfräsershop.

Wendeplatten-Schwalbenschwanzfräser (Wellenschliff) HW | Ø 60 x 38 mm | Linkslauf | S 28 | GL 55,5 mm

JSOSKU: 22731-5-60001L
Preis:
€490,00

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Wendeplatten-Schwalbenschwanzfräser
Durchmesser 60 mm
Nutzlänge 38 mm
Aufnahme Schaft 28 mm
Winkel 15°
Schneiden Z = 3
Messer-Typ Form A (Wellenschliff)
Gesamtlänge 55,5 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Hocheffiziente Schwalbenschwanz-Verbindungen: Spezialwerkzeug für das schnelle und exakte Fräsen von passgenauen Grat- und Schwalbenschwanznuten in Massivholz, Plattenwerkstoffen und Brettschichtholz.
  • Schwerer CNC-Abbund und Treppenbau: Optimal geeignet für den Einsatz auf gesteuerten, linkslaufenden Fräsaggregaten und Abbundzentren, die bei großen Zerspanungsvolumina eine maximale Profilkonstanz erfordern.

Beschreibung:

Die Wendeplatten-Schwalbenschwanzfräser von JSO garantieren kompromisslose Industriequalität und maximale Standzeiten im professionellen Holzfräsershop. Durch das innovative Wechselplatten-System entfallen zeitintensive Nachschleifzyklen und die damit verbundenen Maßänderungen am Werkzeugkörper vollständig. JSO sichert über die gesamte Einsatzdauer des massiven Tragkörpers hinweg absolut konstante Profilabmessungen und einen exakten Flugkreisdurchmesser von 60 mm, wodurch jede Holzverbindung auch bei großen Serien perfekt reproduzierbar bleibt.

Die technologische Besonderheit dieses linkslaufenden Fräsers basiert auf seiner dreischneidigen Ausführung (Z = 3), bestückt mit hochpräzisen Hartmetall-Wendeplatten des Typs Form A mit Wellenschliff. Diese spezielle Wellenprofilierung bricht die Holzfasern während des Fräsvorgangs extrem effektiv auf und zerkleinert die Späne in ultrakurze Mikro-Späne. Dies senkt den Schnittwiderstand und den radialen Druck auf die Frässpindel drastisch. Der sehr kompakt konstruierte Grundkörper bietet in Kombination mit dem verstärkten 28 mm Zylinderschaft eine enorme Biegesteifigkeit gegen die hohen Hebelkräfte im verdeckten Hinterschnitt.

Am Werkstück liefert dieses Profi-Werkzeug dank des vibrationsfreien Laufs und des exakten Formschlusses saubere Gratflächen und formstabile, scharfkantige Flanken. Ein unkontrolliertes Ausreißen an den sensiblen Kanten wird durch den mikrometergenauen Plattensitz und die Geometrie des Wellenschliffs zuverlässig verhindert. Für Zimmereien, Treppenbauer und holzverarbeitende Betriebe im Holzfräsershop ist dieser Wendeplatten-Schaftfräser die wirtschaftlichste Lösung für hochbelastbare Verbindungen.

Anwendungshinweis:
Befreien Sie die Messersitze bei jedem Wechsel der Form A Platten gründlich von Harzrückständen und Feinstaub, um die präzise Ausrichtung des Wellenschliffs nicht zu beeinträchtigen. Überprüfen Sie vor der Bearbeitung die programmierte Drehrichtung (Linkslauf) Ihrer CNC-Anlage und passen Sie den Vorschub an die hohe Leistungsfähigkeit der drei Schruppschneiden an.
