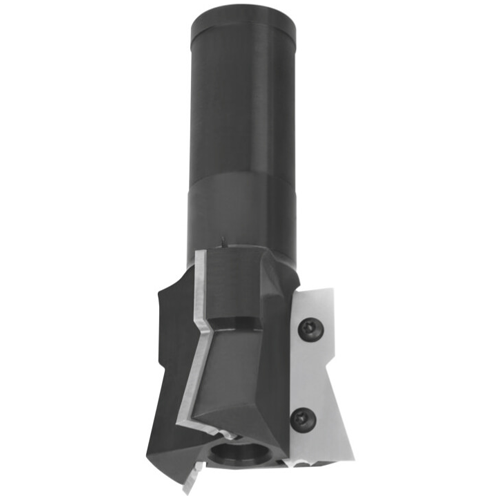

JSO CNC-Wendeplatten-Schwalbenschwanzfräser mit robustem Grundkörper, einem extra starken zylindrischen 30 mm Schaft für Rechtslauf und zwei präzise montierten Hartmetall-Wechselplatten der Form B mit integrierten Spanteilern im Holzfräsershop.

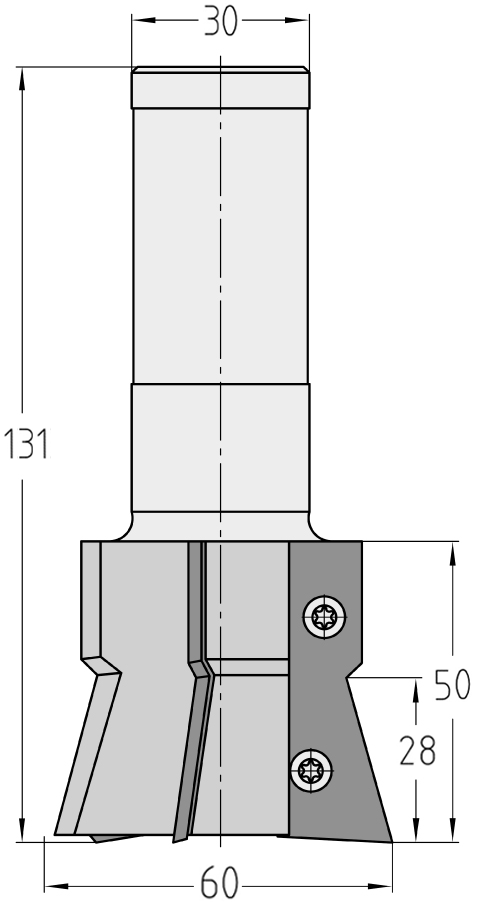

Technische Maßzeichnung des JSO HW Schwalbenschwanzfräsers für Rechtslauf mit Kennzeichnung von Durchmesser 60 mm, großer Nutzlänge 50 mm, Schaft 30 mm und Gesamtlänge 131 mm sowie Darstellung der zweischneidigen (Z=2) Messer-Typ Anordnung.
JSO 60 mm Wendeplatten-Schwalbenschwanzfräser mit Spanteiler im CNC-Einsatz beim schnellen, vibrationsfreien Fräsen einer tiefen Hinterschnitt-Gratnut mit kurzen Mikro-Spänen in einem Holzbalken im Holzfräsershop.

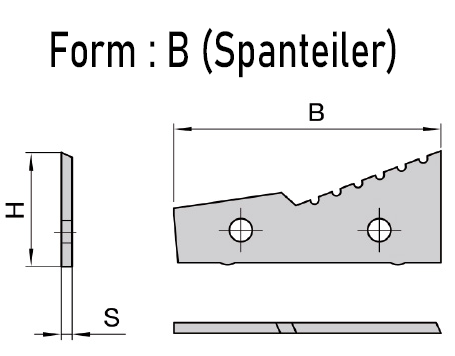

Detaillierte technische Maßzeichnung des JSO Hartmetall-Wechselmessers vom Typ Form B mit Spanteiler-Geometrie, inklusive exakter Abmessungen für die Schnittunterbrechung, Lochabstände und Schnittwinkel für den Schwalbenschwanzfräser im Holzfräsershop.
JSO CNC-Wendeplatten-Schwalbenschwanzfräser mit robustem Grundkörper, einem extra starken zylindrischen 30 mm Schaft für Rechtslauf und zwei präzise montierten Hartmetall-Wechselplatten der Form B mit integrierten Spanteilern im Holzfräsershop.Technische Maßzeichnung des JSO HW Schwalbenschwanzfräsers für Rechtslauf mit Kennzeichnung von Durchmesser 60 mm, großer Nutzlänge 50 mm, Schaft 30 mm und Gesamtlänge 131 mm sowie Darstellung der zweischneidigen (Z=2) Messer-Typ Anordnung.JSO 60 mm Wendeplatten-Schwalbenschwanzfräser mit Spanteiler im CNC-Einsatz beim schnellen, vibrationsfreien Fräsen einer tiefen Hinterschnitt-Gratnut mit kurzen Mikro-Spänen in einem Holzbalken im Holzfräsershop.Detaillierte technische Maßzeichnung des JSO Hartmetall-Wechselmessers vom Typ Form B mit Spanteiler-Geometrie, inklusive exakter Abmessungen für die Schnittunterbrechung, Lochabstände und Schnittwinkel für den Schwalbenschwanzfräser im Holzfräsershop.

Wendeplatten-Schwalbenschwanzfräser (Spanteiler) HW | Ø 60 x 50 mm | Rechtslauf | S 30 | GL 131 mm

JSOSKU: 22732-5-60002
Preis:
€588,00

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Wendeplatten-Schwalbenschwanzfräser
Durchmesser 60 mm
Nutzlänge 50 mm
Aufnahme Schaft 30 mm
Winkel 15°
Schneiden Z = 2
Messer-Typ Form B (Spanteiler)
Gesamtlänge 131 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Leistungsstarkes Fräsen von Schwalbenschwanz-Verbindungen: Spezialwerkzeug für das schnelle, materialintensive Einbringen von exakt passenden Grat- und Schwalbenschwanznuten in Massivholz, Leimholz und harten Plattenwerkstoffen.
  • Schwerer CNC-Abbund und Treppenbau: Optimal geeignet für den Einsatz auf gesteuerten, rechtslaufenden Fräsaggregaten im konstruktiven Holzbau, die bei tiefen Hinterschnitten ein perfektes Spanmanagement fordern.

Beschreibung:

Die Wendeplatten-Schwalbenschwanzfräser von JSO stehen für kompromisslose Industriequalität und höchste Effizienz im modernen Holzfräsershop. Durch das bewährte Wechselplatten-System gehören zeitintensive Nachschleifzyklen und die damit verbundenen Maßänderungen am Werkzeugkörper endgültig der Vergangenheit an. JSO garantiert über die gesamte Lebensdauer des massiven Tragkörpers hinweg absolut konstante Profilabmessungen und einen unveränderten Flugkreisdurchmesser von exakt 60 mm. Dadurch lassen sich komplexe Holzverbindungen und Serienteile jederzeit absolut maßhaltig und reproduzierbar fertigen.

Die technologische Innovation dieses rechtslaufenden Fräsers basiert auf seiner präzise ausbalancierten, zweischneidigen Ausführung (Z = 2), bestückt mit hochpräzisen Hartmetall-Wendeplatten des Messer-Typs Form B mit integrierten Spanteilern. Diese spezielle Geometrie unterbricht den Spanfluss gezielt und zerkleinert die entstehenden Holzspäne in ultrakurze, leicht abzuführende Mikro-Späne. Dies senkt den Schnittwiderstand spürbar und reduziert die mechanische Belastung der Spindellager im verdeckten Schnitt. Der robuste Werkzeugkörper bietet in Kombination mit dem verstärkten 30 mm Zylinderschaft eine enorme Biegesteifigkeit gegen die hohen Hebelkräfte der Hinterschnitt-Zerspanung bei einer Nutzlänge von 50 mm.

Am Werkstück liefert dieses Profi-Werkzeug dank des vibrationsfreien Laufs und des exakten Formschlusses saubere Gratflächen und formstabile, scharfkantige Flanken. Ein unkontrolliertes Ausreißen an den sensiblen Kanten wird durch den spielfreien, mikrometergenauen Plattensitz und das Spanteiler-Profil effektiv verhindert. Für Zimmereien, Treppenbauer und holzverarbeitende Betriebe im Holzfräsershop ist dieser Wendeplatten-Schaftfräser die wirtschaftlichste Lösung für hochbelastbare Holzkonstruktionen.

Anwendungshinweis:
Befreien Sie die Messersitze bei jedem Wechsel der Form B Platten gründlich von Harzrückständen und Feinstaub, um die präzise Ausrichtung des Spanteiler-Profils nicht zu beeinträchtigen. Überprüfen Sie vor der Bearbeitung die programmierte Drehrichtung (Rechtslauf) Ihrer CNC-Anlage und passen Sie den Vorschub an die hohe Leistungsfähigkeit der Schruppschneiden an.
