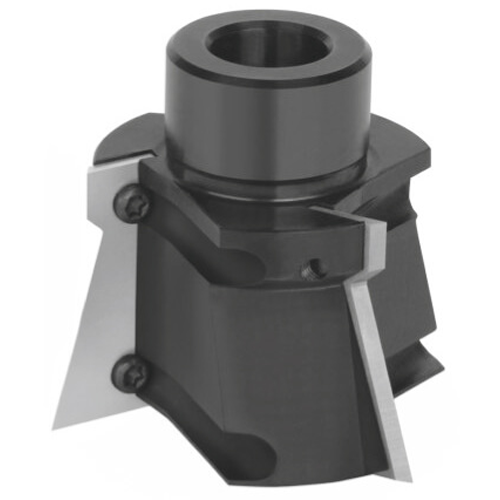

JSO CNC-Wendeplatten-Schwalbenschwanzfräser mit kompaktem, massiven Grundkörper, einem robusten zylindrischen 28 mm Schaft für Linkslauf und drei präzise montierten Hartmetall-Wechselplatten der Form A mit integrierten Spanteilern im Holzfräsershop.

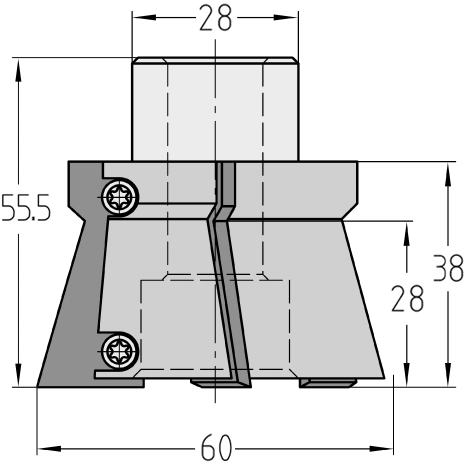

Technische Maßzeichnung des JSO HW Schwalbenschwanzfräsers für Linkslauf mit Kennzeichnung von Durchmesser 60 mm, Nutzlänge 38 mm, Schaft 28 mm und Gesamtlänge 55,5 mm sowie Darstellung der dreischneidigen (Z=3) Messer-Typ Anordnung.
JSO 60 mm Wendeplatten-Schwalbenschwanzfräser mit Spanteiler im CNC-Einsatz beim schnellen, vibrationsfreien Fräsen einer tiefen Hinterschnitt-Gratnut mit kurzen Mikro-Spänen in einem Holzbalken im Holzfräsershop.

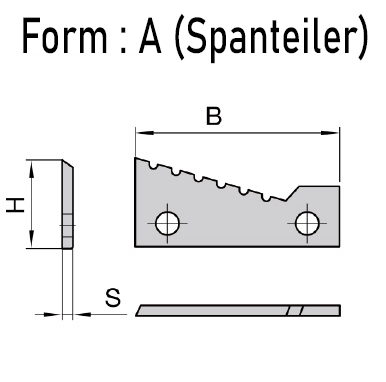

Detaillierte technische Maßzeichnung des JSO Hartmetall-Wechselmessers vom Typ Form A mit Spanteiler-Geometrie, inklusive exakter Abmessungen für die Schnittunterbrechung, Lochabstände und Schnittwinkel für den Schwalbenschwanzfräser im Holzfräsershop.
JSO CNC-Wendeplatten-Schwalbenschwanzfräser mit kompaktem, massiven Grundkörper, einem robusten zylindrischen 28 mm Schaft für Linkslauf und drei präzise montierten Hartmetall-Wechselplatten der Form A mit integrierten Spanteilern im Holzfräsershop.Technische Maßzeichnung des JSO HW Schwalbenschwanzfräsers für Linkslauf mit Kennzeichnung von Durchmesser 60 mm, Nutzlänge 38 mm, Schaft 28 mm und Gesamtlänge 55,5 mm sowie Darstellung der dreischneidigen (Z=3) Messer-Typ Anordnung.JSO 60 mm Wendeplatten-Schwalbenschwanzfräser mit Spanteiler im CNC-Einsatz beim schnellen, vibrationsfreien Fräsen einer tiefen Hinterschnitt-Gratnut mit kurzen Mikro-Spänen in einem Holzbalken im Holzfräsershop.Detaillierte technische Maßzeichnung des JSO Hartmetall-Wechselmessers vom Typ Form A mit Spanteiler-Geometrie, inklusive exakter Abmessungen für die Schnittunterbrechung, Lochabstände und Schnittwinkel für den Schwalbenschwanzfräser im Holzfräsershop.

Wendeplatten-Schwalbenschwanzfräser (Spanteiler) HW | Ø 60 x 38 mm | Linkslauf | S 28 | GL 55,5 mm

JSOSKU: 22732-5-60001L
Preis:
€490,00

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Wendeplatten-Schwalbenschwanzfräser
Durchmesser 60 mm
Nutzlänge 38 mm
Aufnahme Schaft 28 mm

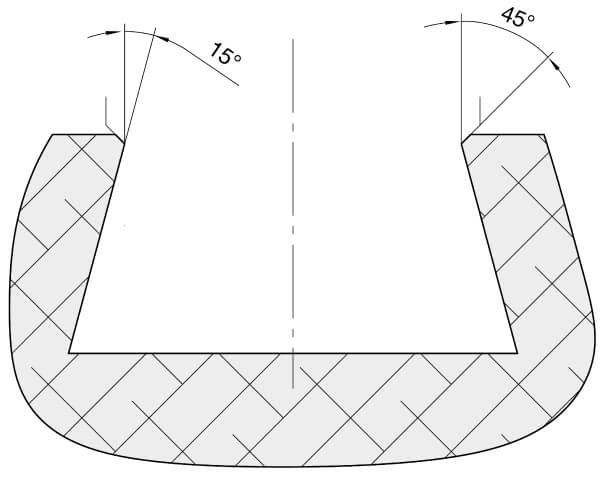

Winkel 15°
Schneiden Z = 3
Messer-Typ Form A (Spanteiler)
Gesamtlänge 55,5 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Leistungsstarkes Fräsen von Schwalbenschwanz-Verbindungen: Spezialwerkzeug für das schnelle, materialintensive Einbringen von exakt passenden Grat- und Schwalbenschwanznuten in Massivholz, Plattenwerkstoffen sowie Brettschichtholz.
  • Schwerer CNC-Abbund und Konstruktionsbau: Optimal geeignet für den Einsatz auf mechanischen, linkslaufenden Fräsaggregaten, die bei tiefen Hinterschnitten ein optimales Spanmanagement fordern.

Beschreibung:

Die Wendeplatten-Schwalbenschwanzfräser von JSO stehen für kompromisslose Industriequalität und höchste Effizienz im modernen Holzfräsershop. Durch das bewährte Wechselplatten-System gehören zeitintensive Nachschleifzyklen und die damit verbundenen Maßänderungen am Werkzeugkörper der Vergangenheit an. JSO garantiert über die gesamte Lebensdauer des massiven Tragkörpers hinweg absolut konstante Profilabmessungen und einen unveränderten Flugkreisdurchmesser von exakt 60 mm, wodurch jede Holzverbindung auch bei großen Serien perfekt reproduzierbar bleibt.

Die technologische Innovation dieses linkslaufenden Fräsers basiert auf seiner dreischneidigen Ausführung (Z = 3), bestückt mit hochpräzisen Hartmetall-Wendeplatten des Messer-Typs Form A mit integrierten Spanteilern. Diese spezielle Geometrie unterbricht den Spanfluss gezielt und zerkleinert die entstehenden Holzspäne in ultrakurze, leicht abzuführende Mikro-Späne. Dies senkt den Schnittwiderstand spürbar und reduziert die mechanische Belastung der Spindellager im verdeckten Schnitt. Der sehr kompakt konstruierte Grundkörper bietet zusammen mit dem verstärkten 28 mm Zylinderschaft eine enorme Biegesteifigkeit gegen die hohen Hebelkräfte der Hinterschnitt-Zerspanung.

Am Werkstück liefert dieses Profi-Werkzeug dank des vibrationsfreien Laufs und des exakten Formschlusses saubere Gratflächen und formstabile, scharfkantige Flanken. Ein unkontrolliertes Ausreißen an den sensiblen Kanten wird durch den spielfreien, mikrometergenauen Plattensitz und das Spanteiler-Profil effektiv verhindert. Für Zimmereien, Treppenbauer und holzverarbeitende Betriebe im Holzfräsershop ist dieser Wendeplatten-Schaftfräser die wirtschaftlichste Lösung für hochbelastbare Holzkonstruktionen.

Anwendungshinweis:
Befreien Sie die Messersitze bei jedem Wechsel der Form A Platten gründlich von Harzrückständen und Feinstaub, um die präzise Ausrichtung des Spanteiler-Profils nicht zu beeinträchtigen. Überprüfen Sie vor der Bearbeitung die programmierte Drehrichtung (Linkslauf) Ihrer CNC-Anlage und passen Sie den Vorschub an die hohe Leistungsfähigkeit der drei Schruppschneiden an.
