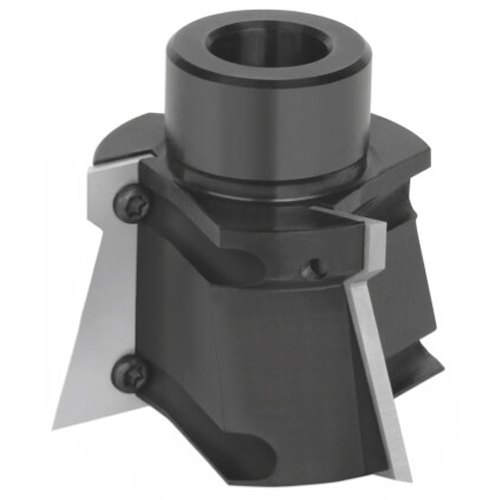

JSO CNC-Wendeplatten-Schwalbenschwanzfräser mit kurzem, massiven Grundkörper, einem robusten zylindrischen 28 mm Schaft für Linkslauf und drei präzise verschraubten Hartmetall-Wechselplatten der Form A im Holzfräsershop.

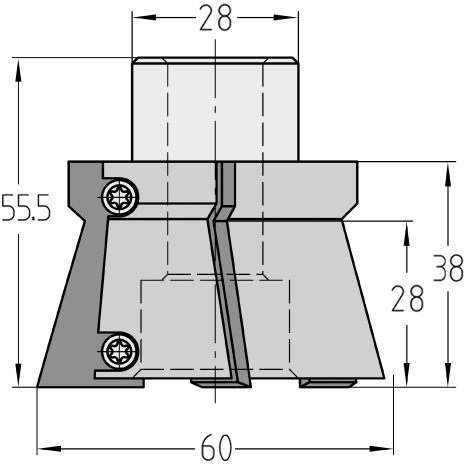

Technische Maßzeichnung des JSO HW Schwalbenschwanzfräsers für Linkslauf mit Kennzeichnung von Durchmesser 60 mm, Nutzlänge 38 mm, Schaft 28 mm und Gesamtlänge 55,5 mm sowie Darstellung der dreischneidigen (Z=3) Anordnung.
JSO 60 mm Wendeplatten-Schwalbenschwanzfräser im CNC-Einsatz beim vibrationsfreien Fräsen einer tiefen Hinterschnitt-Gratnut in einem massiven Holzbalken im Holzfräsershop.

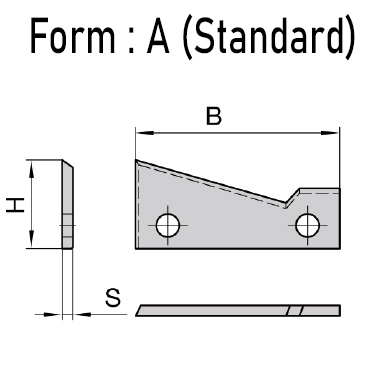

Detaillierte technische Maßzeichnung des JSO Hartmetall-Wechselmessers vom Typ Form A im Standarddesign, mit exakten Bemaßungen für Lochabstand, Keilwinkel und Schnittkanten-Geometrie für den Schwalbenschwanzfräser im Holzfräsershop.
JSO CNC-Wendeplatten-Schwalbenschwanzfräser mit kurzem, massiven Grundkörper, einem robusten zylindrischen 28 mm Schaft für Linkslauf und drei präzise verschraubten Hartmetall-Wechselplatten der Form A im Holzfräsershop.Technische Maßzeichnung des JSO HW Schwalbenschwanzfräsers für Linkslauf mit Kennzeichnung von Durchmesser 60 mm, Nutzlänge 38 mm, Schaft 28 mm und Gesamtlänge 55,5 mm sowie Darstellung der dreischneidigen (Z=3) Anordnung.JSO 60 mm Wendeplatten-Schwalbenschwanzfräser im CNC-Einsatz beim vibrationsfreien Fräsen einer tiefen Hinterschnitt-Gratnut in einem massiven Holzbalken im Holzfräsershop.Detaillierte technische Maßzeichnung des JSO Hartmetall-Wechselmessers vom Typ Form A im Standarddesign, mit exakten Bemaßungen für Lochabstand, Keilwinkel und Schnittkanten-Geometrie für den Schwalbenschwanzfräser im Holzfräsershop.

Wendeplatten-Schwalbenschwanzfräser HW | Ø 60 x 38 mm | Linkslauf | S 28 | GL 55,5 mm

JSOSKU: 22730-5-60001L
Preis:
€490,00

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Wendeplatten-Schwalbenschwanzfräser
Durchmesser 60 mm
Nutzlänge 38 mm
Aufnahme Schaft 28 mm
Winkel 15°
Schneiden Z = 3
Messer-Typ Form A (Standardausführung)
Gesamtlänge 55,5 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Präzise Schwalbenschwanz-Verbindungen: Spezialwerkzeug für das rationelle Fräsen von exakt passenden Grat- und Schwalbenschwanznuten in Massivholz und harten Plattenwerkstoffen.
  • Einsatz auf CNC-Bearbeitungszentren: Optimal für automatisierte, linkslaufende Fräsaggregate im schweren Holz- und Treppenbau, die eine kompromisslose Profilkonstanz verlangen.

Beschreibung:

Die Wendeplatten-Schwalbenschwanzfräser von JSO stehen für kompromisslose Industriequalität und höchste Effizienz im modernen Holzfräsershop. Durch das hochentwickelte Wendeplattensystem entfallen zeitaufwändige Nachschleifzyklen und die damit einhergehenden Maßänderungen am Werkzeugkörper vollständig. JSO garantiert über die gesamte Lebensdauer des massiven Tragkörpers hinweg absolut konstante Profilabmessungen und einen unveränderten Flugkreisdurchmesser von exakt 60 mm. Dadurch lassen sich Serienteile und komplexe Holzverbindungen jederzeit absolut maßhaltig und reproduzierbar fertigen.

Die mechanische Besonderheit dieses linkslaufenden Fräsers basiert auf seiner präzise ausbalancierten, dreischneidigen Ausführung (Z = 3) mit exakt positionierten Hartmetall-Wendeplatten des Messer-Typs Form A in Standardausführung. Die Geometrie des Werkzeugs ist speziell auf die Hinterschnitt-Zerspanung ausgelegt und sorgt für einen sauberen, ziehenden Schnitt an den Schrägen der Nutwände. Der sehr kurze, extrem formstabile Werkzeugkörper fängt die bei Schwalbenschwanzverbindungen typischen hohen Hebelkräfte in Kombination mit dem verstärkten 28 mm Zylinderschaft souverän auf.

Am Werkstück liefert dieses Profi-Werkzeug dank des vibrationsfreien Laufs und des exakten Formschlusses spiegelglatte Gratflächen und perfekt scharfkantige Flanken. Ein unkontrolliertes Ausreißen an den Eintrittskanten der Holzfaser wird durch den spielfreien, mikrometergenauen Messersitz effektiv unterbunden. Für holzverarbeitende Betriebe, Zimmereien und Treppenbauer im Holzfräsershop ist dieser Wendeplatten-Schaftfräser die wirtschaftlichste Lösung für anspruchsvolle, hochbelastbare Holzkonstruktionen.

Anwendungshinweis:
Reinigen Sie den Wendeplattensitz bei jedem Messerwechsel akribisch von Harzrückständen und Feinstaub, um Maßabweichungen oder minimale Vibrationen zu unterbinden. Beachten Sie zwingend die Drehrichtung (Linkslauf) bei der Programmierung Ihrer CNC-Anlage und wählen Sie die Vorschubgeschwindigkeit passend zur Spanabnahme im verdeckten Schnitt.
