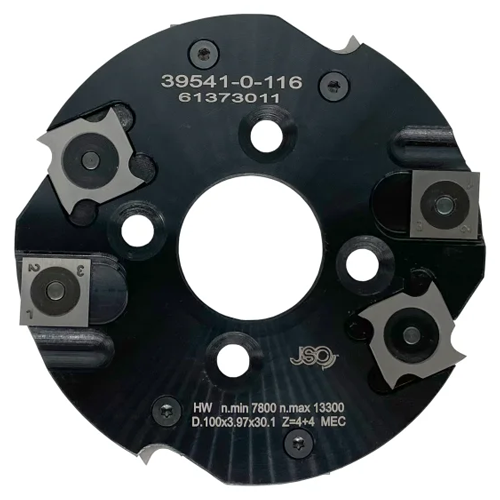

JSO Wendeplatten-Scheibennutfräser HW für Lamello Top 21 mit einem Durchmesser von 100 mm, einer Schnittbreite von 3,97 mm, vier Hauptschneiden, vier Vorschneidern und einer 22 mm Bohrung mit vier versenkten Mitnehmerlöchern im Holzfräsershop.

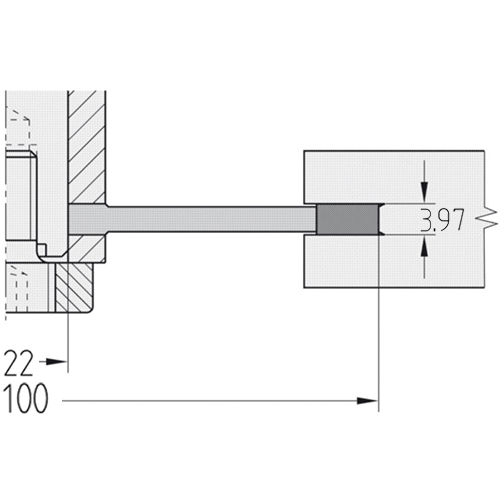

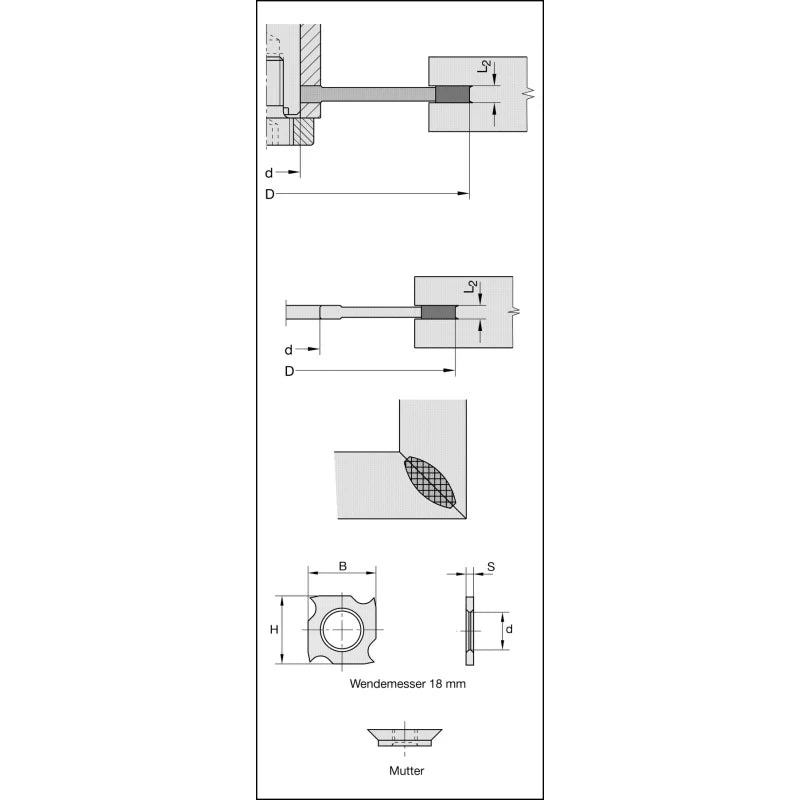

Technische Maßzeichnung des JSO Wendeplatten-Scheibennutfräsers mit exakten Bemaßungen für Durchmesser 100 mm, Schnittbreite 3,97 mm, Spindelbohrung 22 mm, die Lochkreis-Bemaßung der vier versenkten Mitnehmerlöcher sowie die Positionierung der Wendeplatten (Z = 2+2, V = 4) im Holzfräsershop.
JSO 100 mm Wendeplatten-Scheibennutfräser montiert in einer Lamello Top 21 Flachdübelfräse beim präzisen, schnellen und ausrissfreien Einbringen einer Verbindungsnut in die Kante einer furnierten Multiplexplatte im Holzfräsershop.
JSO Wendeplatten-Scheibennutfräser HW für Lamello Top 21 mit einem Durchmesser von 100 mm, einer Schnittbreite von 3,97 mm, vier Hauptschneiden, vier Vorschneidern und einer 22 mm Bohrung mit vier versenkten Mitnehmerlöchern im Holzfräsershop.Technische Maßzeichnung des JSO Wendeplatten-Scheibennutfräsers mit exakten Bemaßungen für Durchmesser 100 mm, Schnittbreite 3,97 mm, Spindelbohrung 22 mm, die Lochkreis-Bemaßung der vier versenkten Mitnehmerlöcher sowie die Positionierung der Wendeplatten (Z = 2+2, V = 4) im Holzfräsershop.JSO 100 mm Wendeplatten-Scheibennutfräser montiert in einer Lamello Top 21 Flachdübelfräse beim präzisen, schnellen und ausrissfreien Einbringen einer Verbindungsnut in die Kante einer furnierten Multiplexplatte im Holzfräsershop.

Wendeplatten-Scheibennutfräser (Lamello Top 21) HW | Ø 100 x 3,97 mm | Bohrung 22 mm

JSOSKU: 60255-5-00002
Preis:
€254,00

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Wendeplatten-Scheibennutfräser (Lamello Top 21)
Durchmesser 100 mm
Schnittbreite 3,97 mm
Schneiden Z = 2+2 (Hauptschneiden) + V = 4 (Vorschneider)
Bohrung 22 mm (inkl. 4 versenkten Mitnehmerlöchern)
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Präzise Lamello-Verbindungen: Spezialwerkzeug zum hochpräzisen Einbringen von 3,97 mm breiten Flachdübelnuten für Original Lamello-Holzverbindungen.
  • Einsatz auf Spezialmaschinen und CNC-Zentren: Optimiert für den Einsatz auf der Lamello Top 21®, der Lamello Top 20® sowie auf CNC-Frässpindeln mit entsprechendem Flansch.

Beschreibung:

Der Wendeplatten-Scheibennutfräser von JSO steht für kompromisslose Industriequalität und höchste Effizienz im Holzfräsershop. Dieses hochpräzise Spezialwerkzeug wurde speziell für das Einbringen von präzisen Holzverbindungsnuten entwickelt. Dank des ausgeklügelten Wendeplattensystems gehören zeitaufwändige Nachschleifzyklen und die damit einhergehenden Profiländerungen der Vergangenheit an. JSO garantiert über die gesamte Lebensdauer des massiven Tragkörpers hinweg einen absolut konstanten Flugkreisdurchmesser von exakt 100 mm und eine präzise Nutbreite von 3,97 mm, wodurch jede Verbindung absolut maßhaltig gelingt.

Die technologische Besonderheit dieses Scheibennutfräsers liegt in seiner anspruchsvollen Schneidengeometrie mit insgesamt 4 Wendeplatten-Hauptschneiden (Z = 2+2) und 4 Wendeplatten-Vorschneidern (V = 4). Der Fräser ist mit vier versenkten Mitnehmerbohrungen ausgestattet, um eine perfekte, formschlüssige Verbindung und Drehmomentübertragung bei der Montage auf Werkzeugaufnahmen der Lamello Top 20® und Top 21® Baureihen zu gewährleisten.

Am Werkstück liefert der JSO Scheibennutfräser dank des hervorragend feingewuchteten Tragkörpers ein absolut vibrationsfreies, ausrissfreies Fräsbild. Die Vorschneider trennen die Holzfasern an den äußeren Nutflanken im ziehenden Schnitt sauber vor, bevor die Hauptschneiden das Material ausräumen. Selbst bei extrem empfindlichen Furnieren, beschichteten MDF-Platten oder harten Massivhölzern entstehen randscharfe Nutkanten und ein perfekter Sitz für Ihre Flachdübel. Ein unverzichtbares Qualitätswerkzeug im Holzfräsershop.

Anwendungshinweis:
Die maximale Drehzahl des Werkzeugs beträgt n max = 13.300 min-1 und darf aus Sicherheitsgründen niemals überschritten werden. Stellen Sie sicher, dass die vier Senkschrauben der Mitnehmerlöcher vor Inbetriebnahme fest und absolut bündig angezogen sind. Reinigen Sie die Messersitze bei jedem Wenden der Schneidplatten gründlich von Holzstaub und Harzrückständen.
