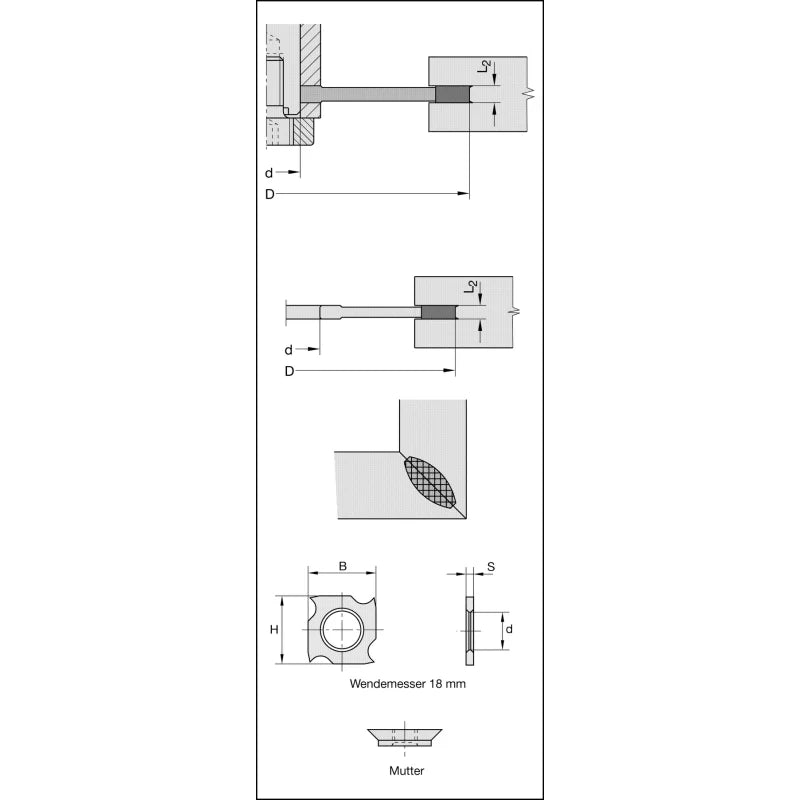

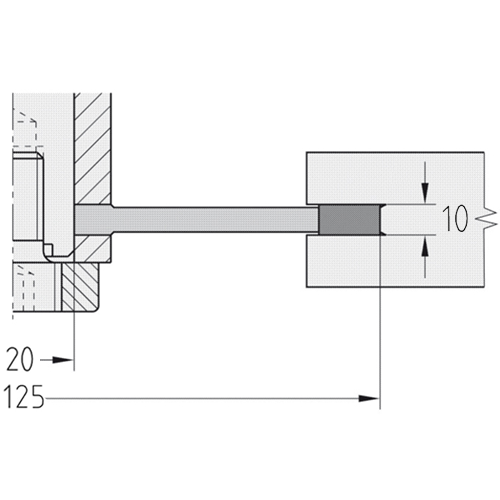

Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-Scheibennutfräser |
| Durchmesser | 125 mm |
| Schnittbreite | 10 mm |
| Keilnut | 6 x 1,5 mm |
| Schneiden | Z = 4 (Hauptschneiden) + V = 4 (Vorschneider) |
| Bohrung | 20 mm |
| Schneidstoff | Hartmetall (HW) |
Einsatzgebiete:
- Präzises Einbringen von Längs- und Quernuten: Hervorragend geeignet für das exakte Fräsen von 10 mm breiten Nuten und Federn auf Tischfräsmaschinen und CNC-Bearbeitungszentren in Massivholz sowie Holzwerkstoffen.
- Einsatz mit Aufnahmedornen: Flexibel nutzbar auf CNC-Maschinen oder Tischfräsen durch die Montage auf passenden Fräserdornen mit einem Durchmesser von 30 mm (ohne Keilnut-Mitnahme auf dem Dorn).
Beschreibung:
Der Wendeplatten-Scheibennutfräser von JSO steht für kompromisslose Industriequalität und maximale Standzeiten im professionellen Holzfräsershop. Durch das hochentwickelte Wendeplattensystem entfallen zeitintensive Nachschleifzyklen und die damit verbundenen Maßänderungen am Werkzeugkörper komplett. JSO garantiert über die gesamte Lebensdauer des massiven Tragkörpers hinweg absolut konstante Profilabmessungen und einen unveränderten Flugkreisdurchmesser von exakt 125 mm, wodurch Serienteile jederzeit absolut präzise und reproduzierbar gefertigt werden können.
Die technologische Besonderheit dieses Werkzeugs liegt in seiner Bestückung mit insgesamt 4 Hartmetall-Wendeplatten als Hauptschneiden (Z = 4) sowie zusätzlich 2 Wendeplatten-Vorschneidern jeweils oben und unten (insgesamt V = 4). Diese ausgeklügelte Schneidengeometrie ermöglicht eine hocheffiziente Zerspanung im ziehenden Schnitt. Der hochfeste, mechanisch perfekt ausgewuchtete Stahl-Tragkörper sorgt auch bei hoher Beanspruchung für maximale Biegesteifigkeit und hervorragende Laufruhe.
Am Werkstück liefert der JSO Scheibennutfräser dank des vibrationsfreien Laufs und des mikrometergenauen Messersitzes ein absolut sauberes, ausrissfreies Fräsbild. Die Vorschneider trennen die Holzfasern an den Kanten der Nut perfekt vor, bevor die Hauptschneiden das Material ausräumen. Das Ergebnis sind randscharfe Nutkanten und ein vollkommen planer Nutgrund ohne Brandspuren – selbst in empfindlichen Furnieren oder beschichteten Plattenwerkstoffen.
Die maximale Drehzahl des Werkzeugs beträgt n max = 10.600 min-1 und darf aus Sicherheitsgründen nicht überschritten werden. Achten Sie beim Einbau auf Fräserdornen mit einem Durchmesser von 30 mm auf eine absolut spielfreie und saubere Montage. Reinigen Sie die Messersitze bei jedem Wenden der Schneidplatten gründlich von Harzrückständen und Spänen.
