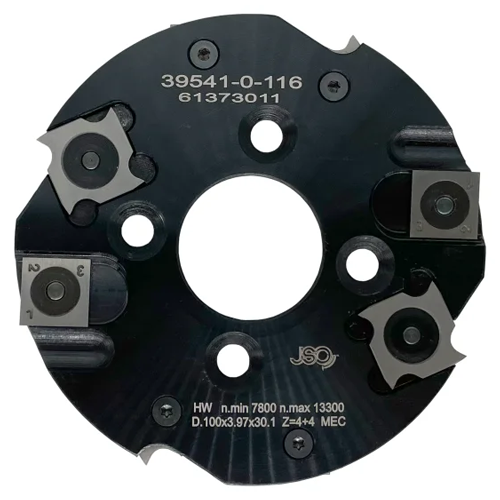

JSO CNC-Wendeplatten-Scheibennutfräser HW mit einem Durchmesser von 100 mm, einer präzisen Schnittbreite von 3,97 mm, vier Hauptschneiden (Z = 2+2), vier Vorschneidern (V = 4) und einer stabilen 30 mm Spindelbohrung im Holzfräsershop.

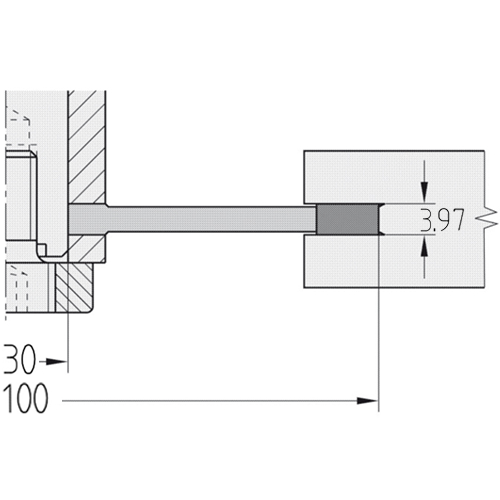

Technische Maßzeichnung des JSO Wendeplatten-Scheibennutfräsers mit exakten Bemaßungen für Durchmesser 100 mm, Schnittbreite 3,97 mm, Spindelbohrung 30 mm sowie der geometrischen Verteilung der Haupt- und Vorschneideplatten im Holzfräsershop.
JSO 100 mm Wendeplatten-Scheibennutfräser montiert auf einer Tischfräse mit 30 mm Spindel beim ausrissfreien, schnellen Einbringen einer exakten 3,97 mm Längsnut in ein Massivholz-Bauteil im Holzfräsershop.
JSO CNC-Wendeplatten-Scheibennutfräser HW mit einem Durchmesser von 100 mm, einer präzisen Schnittbreite von 3,97 mm, vier Hauptschneiden (Z = 2+2), vier Vorschneidern (V = 4) und einer stabilen 30 mm Spindelbohrung im Holzfräsershop.Technische Maßzeichnung des JSO Wendeplatten-Scheibennutfräsers mit exakten Bemaßungen für Durchmesser 100 mm, Schnittbreite 3,97 mm, Spindelbohrung 30 mm sowie der geometrischen Verteilung der Haupt- und Vorschneideplatten im Holzfräsershop.JSO 100 mm Wendeplatten-Scheibennutfräser montiert auf einer Tischfräse mit 30 mm Spindel beim ausrissfreien, schnellen Einbringen einer exakten 3,97 mm Längsnut in ein Massivholz-Bauteil im Holzfräsershop.

Wendeplatten-Scheibennutfräser HW | Ø 100 x 3,97 mm | Bohrung 30 mm

JSOSKU: 60255-5-00003V
Preis:
€320,50

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Wendeplatten-Scheibennutfräser
Durchmesser 100 mm
Nutzlänge 3,97 mm (Schnittbreite)
Aufnahme Bohrung 30 mm
Schneiden Z = 2+2 (Hauptschneiden) + V = 4 (Vorschneider)
Gesamtlänge Bohrung 30 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Passgenaue Verbindungs- und Flachnuten: Spezialwerkzeug für das exakte Fräsen von 3,97 mm breiten Nuten zur Aufnahme von Flachdübeln, Federn und stabilen Holzverbindungen in Massivholz und Plattenwerkstoffen.
  • Einsatz auf Spindeln und Aufnahmedornen: Perfekt ausgelegt für die stationäre Montage auf Tischfräsmaschinen und CNC-Aggregaten mit einer 30 mm Werkzeugaufnahme.

Beschreibung:

Der Wendeplatten-Scheibennutfräser von JSO repräsentiert höchste Industriequalität und wirtschaftliche Effizienz im Holzfräsershop. Durch das bewährte Wendeplattensystem entfallen zeitintensive Nachschleifarbeiten und die damit verbundenen Maßänderungen am Werkzeugkörper vollständig. JSO garantiert über die gesamte Lebensdauer des massiven Tragkörpers hinweg absolut konstante Profilabmessungen und einen unveränderten Außendurchmesser von 100 mm, wodurch jede Nutverbindung auch bei großen Serien perfekt maßhaltig bleibt.

Die technologische Besonderheit dieses Werkzeugs liegt in der hochpräzisen Schneidenanordnung mit insgesamt Z = 2+2 Hauptschneiden sowie V = 4 Vorschneidern. Die scherend angeordneten Hartmetall-Schneiden teilen sich die Zerspanungsarbeit optimal auf, während die Vorschneider die Holzfasern im ziehenden Schnitt sauber trennen. Der feingewuchtete Stahl-Tragkörper in Kombination mit der präzisen 30 mm Bohrung sorgt für minimale Spindelbelastungen und maximale Biegesteifigkeit während der Bearbeitung.

Am Werkstück liefert dieses Profi-Werkzeug dank des absolut vibrationsfreien Laufs makellose, ausrissfreie Fräsergebnisse. Die präzisen Schneidkanten unterbinden Brandspuren und unkontrollierte Ausbrüche an empfindlichen Werkstoffkanten – selbst bei edelfurnierten oder kunststoffbeschichteten Plattenwerkstoffen. Für anspruchsvolle Tischlereien und industrielle Fertigungsbetriebe im Holzfräsershop ist dieser Scheibennutfräser die zuverlässigste Lösung für formschlüssige Verbindungen.

Anwendungshinweis:
Die maximale Drehzahl des Werkzeugs beträgt n max = 13.300 min-1 und darf aus Sicherheitsgründen niemals überschritten werden. Achten Sie bei jedem Plattenwechsel auf absolut saubere, harzfreie Messersitze und verwenden Sie stets einen passenden Drehmomentschlüssel für die Klemmschrauben, um einen exakten Planlauf zu gewährleisten.
