Technische Daten
| Marke | JSO |
| Serie | 4Cut Planfräser |
| Typ | Wendeplatten-Planfräser |

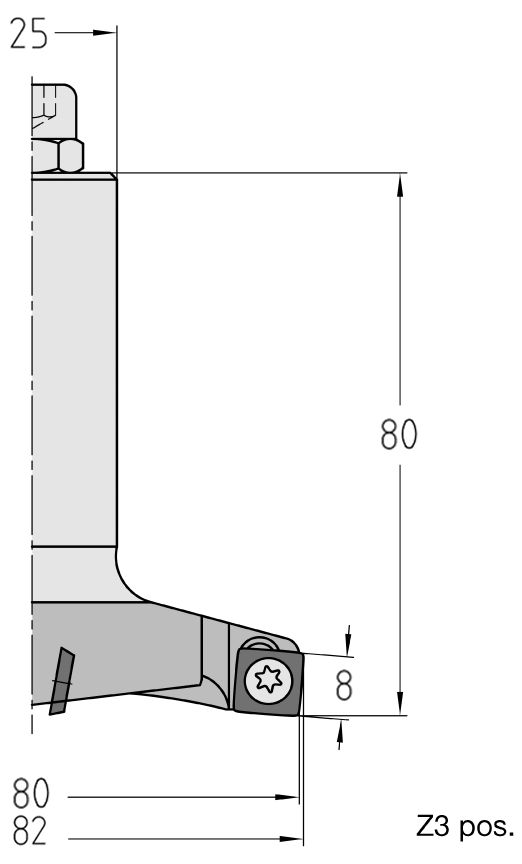

| Oberer Durchmesser | 82 mm |
| Unterer Durchmesser | 80 mm |
| Nutzlänge | 8 mm |
| Aufnahme | Schaft 25 mm |
| Schneiden | Z = 3 (positiver Schnittwinkel) |
| Gesamtlänge | 80 mm |
| Schneidstoff | Hartmetall (HW) |
Einsatzgebiete:
- Effektives Planfräsen & Kalibrieren: Spezialwerkzeug zum großflächigen Abplanen von Maschinentischen (Opfertischen) sowie zum exakten Nivellieren und Planfräsen von Werkstücken auf CNC-Maschinen.
- Sicheres Eintauchen & Taschenfräsen: Durch die abgesetzte Geometrie (oberer Durchmesser 82 mm, unterer Durchmesser 80 mm) eignet sich das Werkzeug ideal zum stufenfreien Planen sowie zum Freifräsen von Vertiefungen, ohne dass der Grundkörper am Material reibt.
- Breites Materialspektrum: Hervorragend geeignet für alle gängigen Holz- und Plattenwerkstoffe, Massivholz sowie für die Bearbeitung von Thermoplasten und Duroplasten.
Beschreibung:
Die Wendeplatten-Planfräser von JSO aus der Serie 4Cut stehen für höchste industrielle Qualität und kompromisslose Wirtschaftlichkeit im Holzfräsershop. Gefertigt auf einem massiven, formstabilen Stahl-Trägerkörper mit einem maximalen Durchmesser von 82 mm, garantiert dieses Werkzeug ein vibrationsfreies Laufverhalten und ein perfekt ebenes Fräsbild bei maximaler Zeitspanleistung. Eine Besonderheit dieses Modells ist die abgesetzte Bauform: Der obere Schneidkreis misst 82 mm, während der untere Bereich auf 80 mm zurückspringt. Diese Geometrie sorgt für einen optimalen Freilauf beim Eintauchen und verhindert effektiv Brandflecken oder Reibungswiderstände am Werkstück.
Der entscheidende Vorteil dieses Systems: Der Fräser arbeitet mit drei quadratischen Hartmetall-Wendemessern (12 x 12 x 1,5 mm), die vierseitig nutzbar sind. Bei Verschleiß wird die Wendeplatte einfach weitergedreht – zeitaufwendiges Nachschärfen entfällt komplett und der effektive Fräsdurchmesser bleibt absolut konstant. Das durchdachte Design des CNC-Werkzeugs zeichnet sich durch drei von außen nach innen schneidende Hauptschneiden (Z=3) aus. Diese spezielle Anordnung bricht den Span optimal und sorgt für einen sauberen, weichen Schnitt ohne Absatzbildung.
Durch die integrierte M8-Einstellschraube am Ende des zylindrischen, massiven 25 mm Schafts lässt sich der Planfräser mikrometergenau, stabil und reproduzierbar in der Werkzeugaufnahme positionieren. Dieses Werkzeug ist die perfekte Wahl für professionelle holz- und kunststoffverarbeitende Betriebe, die eine maximale Maschinenverfügbarkeit beim schnellen Säubern, Abrichten oder Planen großer Flächen fordern. Das Werkzeug delivers hervorragende Ergebnisse bei mechanischem Vorschub (MEC) und schont dank optimaler Geometrie und des stabilen S25-Schafts die Lager Ihrer Maschinenspindel nachhaltig.
Prüfen Sie vor jedem Einsatz den festen Sitz der Torx-Klemmschrauben mit dem passenden Drehmomentschraubendreher. Achten Sie beim Wenden oder Tauschen der Messer darauf, die Plattensitze gründlich von Harz-, Kunststoff- und Staubrückständen zu reinigen, um Planlaufabweichungen zu verhindern.
Exakte Einstellwerte (Richtwerte laut Hersteller):
• Drehzahl (n max.): 12.000 min⁻¹
• Vorschubgeschwindigkeit (vf): 10 – 20 m/min
