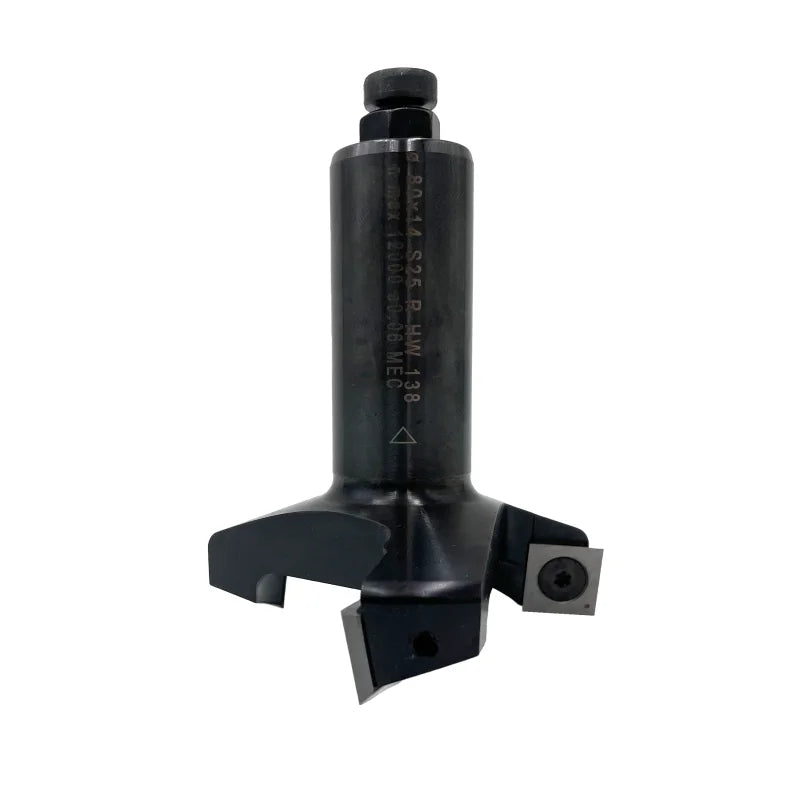

JSO CNC-Planfräser mit drei HW-Wendemessern (Z=3), flachschneidender Geometrie, 80 mm Durchmesser, 14 mm Schnittlänge und massivem zylindrischem 25 mm Schaft inklusive M8-Einstellschraube.

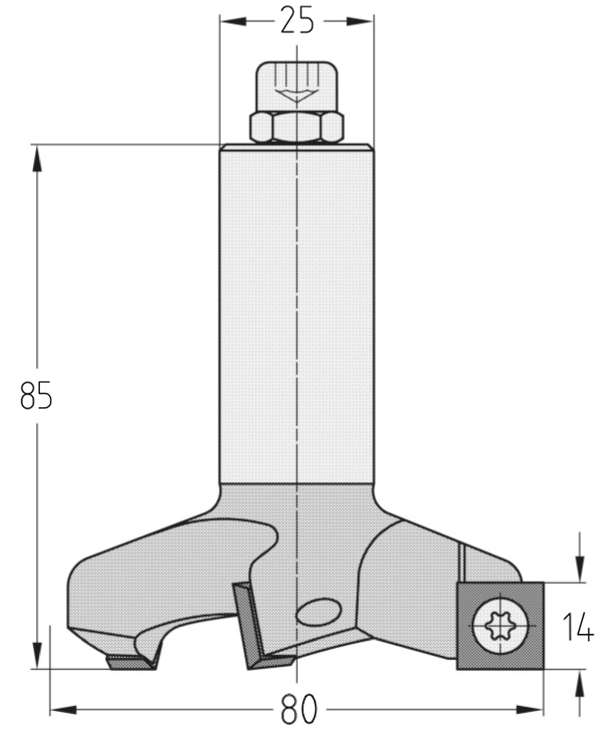

Technische Maßzeichnung des JSO 4Cut Wendeplatten-Planwerkzeugs (80x14 mm, Gesamtlänge 85 mm) mit präziser Darstellung der quadratischen Plattensitze (14x14 mm) und des S25-Schafts.
JSO CNC-Planfräser mit drei HW-Wendemessern (Z=3), flachschneidender Geometrie, 80 mm Durchmesser, 14 mm Schnittlänge und massivem zylindrischem 25 mm Schaft inklusive M8-Einstellschraube.Technische Maßzeichnung des JSO 4Cut Wendeplatten-Planwerkzeugs (80x14 mm, Gesamtlänge 85 mm) mit präziser Darstellung der quadratischen Plattensitze (14x14 mm) und des S25-Schafts.

Wendeplatten-Planfräser HW | Ø 80 x 14 mm | Rechtslauf | S 25 | GL 85 mm

JSOSKU: 22525-5-80006
Preis:
€365,50

Technische Daten

Marke JSO
Typ Wendeplatten-Planfräser
Durchmesser 80 mm
Nutzlänge 14 mm
Aufnahme Schaft 25 mm
Schneiden Z = 3
Gesamtlänge 85 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Effektives Planfräsen & Kalibrieren: Spezialwerkzeug zum großflächigen Abplanen von Maschinentischen (Opfertischen) sowie zum exakten Nivellieren und Planfräsen von Werkstücken auf CNC-Maschinen.
  • Breites Materialspektrum: Hervorragend geeignet für alle gängigen Holz- und Plattenwerkstoffe, Massivholz sowie für die Bearbeitung von Thermoplasten und Duroplasten.

Beschreibung:

Die Wendeplatten-Planfräser von JSO aus der Serie 4Cut stehen für höchste industrielle Qualität und kompromisslose Wirtschaftlichkeit im Holzfräsershop. Gefertigt auf einem massiven, formstabilen Stahl-Trägerkörper mit einem großzügigen Durchmesser von 80 mm, garantiert dieses Werkzeug ein vibrationsfreies Laufverhalten und ein perfekt ebenes Fräsbild bei maximaler Zeitspanleistung. Der entscheidende Vorteil: Der Fräser arbeitet mit drei quadratischen Hartmetall-Wendemessern (14 x 14 x 2,0 mm), die vierseitig nutzbar sind. Bei Verschleiß wird die Wendeplatte einfach weitergedreht – zeitaufwendiges Nachschärfen entfällt komplett und der effektive Fräsdurchmesser bleibt absolut konstant.

Das durchdachte Design des CNC-Werkzeugs zeichnet sich durch drei von außen nach innen schneidende Hauptschneiden (Z=3) aus. Diese spezielle Anordnung bricht den Span optimal und sorgt für einen sauberen, weichen Schnitt ohne Absatzbildung. Durch die integrierte M8-Einstellschraube am Ende des zylindrischen, massiven 25 mm Schafts lässt sich der Planfräser mikrometergenau, stabil und reproduzierbar in der Werkzeugaufnahme positionieren, was Beschädigungen an Spindel und Futter vorbeugt.

Dieses Werkzeug ist die perfekte Wahl für professionelle holz- und kunststoffverarbeitende Betriebe, die eine maximale Maschinenverfügbarkeit beim schnellen Säubern, Abrichten oder Planen großer Flächen fordern. Das Werkzeug liefert hervorragende Ergebnisse bei mechanischem Vorschub (MEC) und schont dank optimaler Geometrie und des stabilen S25-Schafts die Lager Ihrer Maschinenspindel nachhaltig.

Anwendungshinweis:
Prüfen Sie vor jedem Einsatz den festen Sitz der Torx-Klemmschrauben (M5,0 x 7,0 mm) mit dem passenden TX15-Schraubendreher. Achten Sie beim Wenden oder Tauschen der Messer darauf, die Plattensitze gründlich von Harz-, Kunststoff- und Staubrückständen zu reinigen, um Planlaufabweichungen zu verhindern.

Exakte Einstellwerte (Richtwerte laut Hersteller):
• Drehzahl (n max.): 12.000 min⁻¹
• Vorschubgeschwindigkeit (vf): 10 – 20 m/min

"
