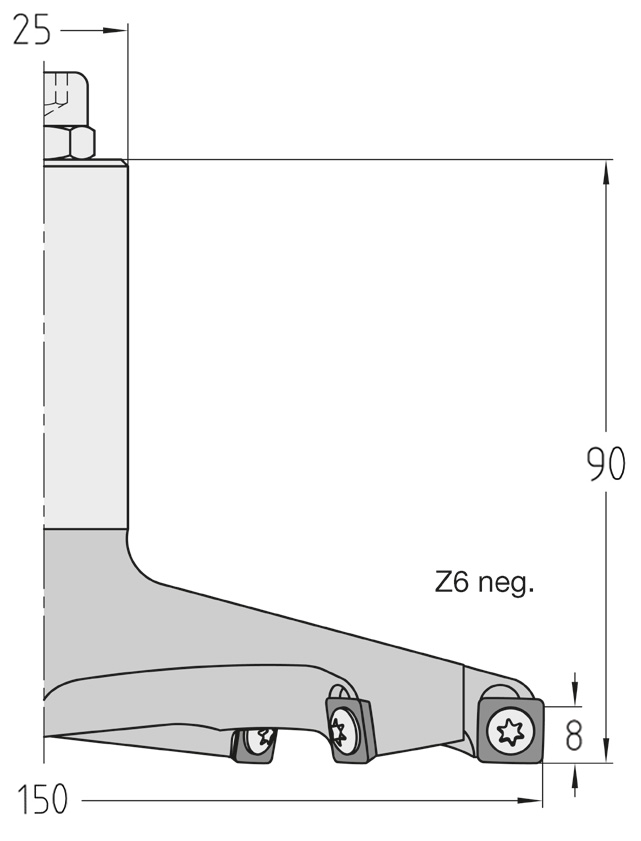

Technische Daten
| Marke | JSO |
| Serie | 4Cut Planfräser |
| Typ | Wendeplatten-Planfräser |
| Durchmesser | 150 mm |
| Nutzlänge | 8 mm |
| Aufnahme | Schaft 25 mm |
| Schneiden | Z = 6 |
| Gesamtlänge | 90 mm |
| Schneidstoff | Hartmetall (HW) |
Einsatzgebiete:
- Maximale Flächenleistung beim Planfräsen: Industrielles XXL-Spezialwerkzeug zum extrem schnellen, großflächigen Abplanen von Maschinentischen (Opfertischen) sowie zum Kalibrieren großer Werkstücke auf CNC-Zentren.
- Hervorragend bei hohen Vorschüben: Dank der hochbestückten Z=6 Geometrie erzielt das Werkzeug auch bei sehr schnellen Durchlaufgeschwindigkeiten ein perfekt ebenes Oberflächenfinish.
- Breites Materialspektrum: Ideal für alle gängigen Holz- und Plattenwerkstoffe, Massivholz sowie für die Bearbeitung von Thermoplasten und Duroplasten.
Beschreibung:
Die Wendeplatten-Planfräser von JSO aus der Serie 4Cut stehen für höchste industrielle Qualität und kompromisslose Wirtschaftlichkeit im Holzfräsershop. Gefertigt auf einem massiven, formstabilen und feingewuchteten Stahl-Trägerkörper mit einem beeindruckenden Durchmesser von 150 mm, garantiert dieses Werkzeug ein extrem vibrationsfreies Laufverhalten und kürzeste Bearbeitungszeiten bei maximaler Zeitspanleistung. Im Gegensatz zu kleineren Ausführungen arbeitet dieses Modell mit einem durchgehend konstanten Durchmesser von 150 mm, was eine kompromisslose Planparallelität über breite Fräsbahnen hinweg ermöglicht.
Der entscheidende Vorteil dieses Systems: Der Fräser arbeitet mit sechs quadratischen Hartmetall-Wendemessern, die vierseitig nutzbar sind. Bei Verschleiß wird die Wendeplatte einfach weitergedreht – zeitaufwendiges Nachschärfen entfällt komplett und der effektive Fräsdurchmesser bleibt absolut konstant. Das durchdachte Design des CNC-Werkzeugs zeichnet sich durch sechs von außen nach innen schneidende Hauptschneiden (Z=6) aus. Diese hohe Schneidenanzahl verteilt den Schnittdruck optimal, bricht den Span exzellent und sorgt für einen sauberen, weichen Schnitt ohne Absatzbildung.
Durch die integrierte M8-Einstellschraube am Ende des zylindrischen, massiven 25 mm Schafts lässt sich der Planfräser mikrometergenau, stabil und reproduzierbar in der Werkzeugaufnahme positionieren. Dieses Werkzeug ist die perfekte Wahl für professionelle holz- und kunststoffverarbeitende Betriebe, die eine maximale Maschinenverfügbarkeit beim schnellen Säubern, Abrichten oder Planen gigantischer Flächen fordern. Das Werkzeug liefert hervorragende Ergebnisse bei mechanischem Vorschub (MEC) und schont dank optimaler Geometrie und des stabilen S25-Schafts die Lager Ihrer Maschinenspindel nachhaltig.
Prüfen Sie vor jedem Einsatz den festen Sitz der Torx-Klemmschrauben mit dem passenden Drehmomentschraubendreher. Achten Sie beim Wenden oder Tauschen der Messer darauf, die Plattensitze gründlich von Harz-, Kunststoff- und Staubrückständen zu reinigen, um Planlaufabweichungen zu verhindern.
Exakte Einstellwerte (Richtwerte laut Hersteller):
• Drehzahl (n max.): 12.000 min⁻¹
• Vorschubgeschwindigkeit (vf): 10 – 20 m/min
