JSO CNC-Fasefräser mit mechanisch geklemmten Hartmetall-Wendemessern (HW), 45°-Profil, zweischneidiger Z=2 Geometrie, 74 mm Durchmesser und robustem 25 mm Schaft.

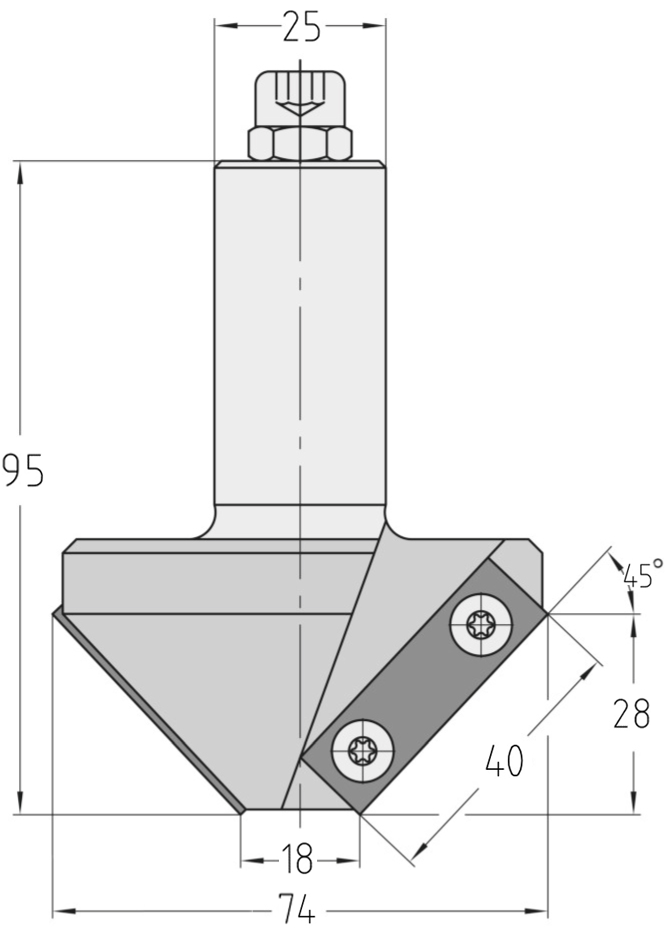

Technische Maßzeichnung des JSO Wendeplatten-Fasefräsers (45°, 74x28 mm, Gesamtlänge 95 mm) mit exakter Darstellung der Messerplatzierung, der Nutzlänge und des zylindrischen S25-Schafts.
JSO CNC-Fasefräser mit mechanisch geklemmten Hartmetall-Wendemessern (HW), 45°-Profil, zweischneidiger Z=2 Geometrie, 74 mm Durchmesser und robustem 25 mm Schaft.Technische Maßzeichnung des JSO Wendeplatten-Fasefräsers (45°, 74x28 mm, Gesamtlänge 95 mm) mit exakter Darstellung der Messerplatzierung, der Nutzlänge und des zylindrischen S25-Schafts.

Wendeplatten-Fasefräser HW | ∠ 45° | Ø 74 x 28 mm | Rechtslauf | S 25 | GL 95 mm

JSOSKU: 22170-5-45006
Preis:
€286,00

Technische Daten

Marke JSO
Typ Wendeplatten-Fasefräser
Oberer Durchmesser 74 mm
Unterer Durchmesser 18 mm
Nutzlänge 28 mm
Faselänge 40 mm
Winkel 45°
Aufnahme Schaft 25 mm
Schneiden Z = 2
Gesamtlänge 95 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Präzises Kantenanfasen: Professionelles Anfasen von Kanten im exakten 45°-Winkel bei Massivholz und sämtlichen Plattenwerkstoffen auf CNC-Maschinen.
  • Großflächiges Abplatten: Durch die großzügige Nutzlänge von 28 mm auch ideal für markante optische Fasen, Gehrungsfugen und Abplattarbeiten geeignet.

Beschreibung:

Die Wendeplatten-Fasefräser (HW) von JSO garantieren kompromisslose Profiltreue und exzellente Wirtschaftlichkeit im harten CNC-Alltag im Holzfräsershop. Aufgebaut auf einem hochfesten, schwingungsdämpfenden Stahl-Trägerkörper ist dieses Werkzeug perfekt für präzise Fräsbahnen ausbalanciert. Der entscheidende Vorteil des Keermesser-Systems: Zeitaufwendige Schärfzyklen sowie Werkzeug-Rüstzeiten entfallen vollständig. Bei Verschleiß werden die Hartmetall-Messer einfach gedreht oder getauscht. Der effektive Schnittkreisdurchmesser von 74 mm und das exakte 45°-Profil bleiben über die gesamte Lebensdauer zu 100 % konstant, was absolut maßhaltige Ergebnisse sichert.

Die Konstruktion verfügt über eine zweischneidige Geometrie (Z=2) im Rechtslauf. Durch den präzisen Plattensitz erzeugen die HW-Wendemesser einen sauberen, weichen Schnitt an den Werkstückkanten und verhindern Faserausrisse an empfindlichen Beschichtungen oder Furnieren. Der Spanauswurf wird durch die strömungsoptimierten Spanräume effektiv unterstützt, wodurch Brandspuren am Holz vermieden werden.

Mit dem zylindrischen 25 mm Schaft lässt sich der Fasefräser absolut stabil und vibrationsfrei in gängigen Spannfuttern wie Präzisions-Spantangen oder Hydro-Dehnspannfuttern positionieren. Ein unentbehrliches Standardwerkzeug für anspruchsvolle holzverarbeitende Betriebe im Möbel- und Innenausbau, die kalkulierbare Werkzeugkosten mit einem perfekten Kantenfinish verbinden wollen.

Anwendungshinweis:
Dieses Werkzeug ist ausschließlich für den mechanischen Vorschub (MEC) ausgelegt. Prüfen Sie regelmäßig den festen Sitz der Torx-Klemmschrauben mit dem vorgeschriebenen Drehmoment. Reinigen Sie den Plattensitz beim Wenden oder Wechseln der Messer akribisch von Harz- und Staubrückständen, um eine präzise Ausrichtung des Messers zu gewährleisten.
