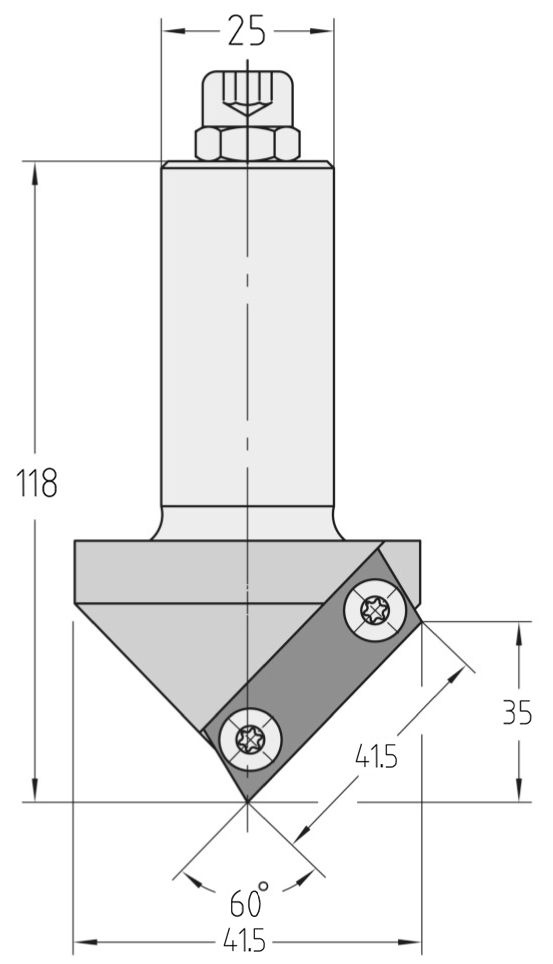

Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-V-Nut-, Fase- und Foldingfräser |
| Durchmesser | 41,5 mm |
| Nutzlänge | 35 mm |
| Faselänge | 41,5 mm |
| Winkel | 60° V-Nut (30° Fase) |
| Aufnahme | Schaft 25 |
| Schneiden | Z = 1 (Wendeplatte vollständig spitz auslaufend) |
| Gesamtlänge | 118 mm |
| Schneidstoff | Hartmetall |
Einsatzgebiete:

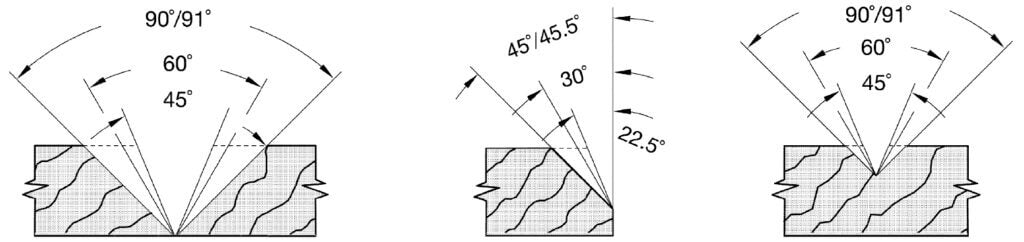

- Spezielle Faltkant- & Foldingtechnik: Ideal zum Einbringen schlanker, spitzer 60°-V-Nuten (Gesamtwinkel), um Plattenwerkstoffe präzise für mehreckige Korpuskonstruktionen, komplexe Gehäusebauteile oder spezielle Biegeelemente vorzubereiten.
- Präzises Kantenanfasen & Zierprofile: Hervorragend geeignet für markante 30°-Fasen (bezogen auf die Achse) an Kanten von Massivholz sowie kunststoffbeschichteten Plattenwerkstoffen.
Beschreibung:

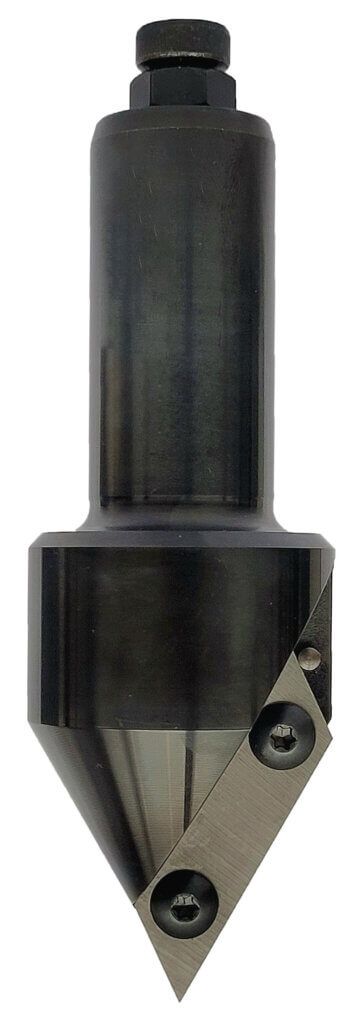

Die Wendeplatten-Fase- und Foldingfräser (HW) von JSO wurden speziell für die anspruchsvollen geometrischen Anforderungen moderner Faltkanttechniken auf CNC-Maschinen im Holzfräsershop entwickelt. Aufgebaut auf einem hochfesten, formstabilen Stahl-Trägerkörper mit einem maximalen Schnittkreis von 35 mm bietet dieses Profilwerkzeug ein absolut ruhiges, vibrationsfreies Laufverhalten bei tiefen Eintauchoperationen. Der entscheidende Vorteil des Keermesser-Systems: Teure Schärfzyklen sowie Rüstzeiten entfallen komplett. Bei Verschleiß wird das Messer einfach gedreht oder getauscht. Das exakte Profil bleibt über die gesamte Lebensdauer des Trägerkörpers zu 100 % konstant, was perfekt schließende Verbindungen ohne Spaltmaße garantiert.
Die technische Besonderheit dieser Folding-Ausführung liegt in ihrer einschneidigen Geometrie (Z=1) im Rechtslauf, bei der das Hartmetall-Wendemesser mit einer Länge von 41,5 mm vollständig spitz bis exakt zur Werkzeugmitte zuläuft. Nur durch dieses geschlossene Profil im Zentrum wird beim Fräsen die perfekt spitze 60°-V-Nut erzeugt, die für das anschließende exakte Falten des Materials zwingend erforderlich ist. Dank des integrierten Anschlags im Trägerkörper lässt sich das Messer nach dem Wenden oder Tauschen extrem einfach und mikrometergenau positionieren. Das Werkzeug schneidet die Holzfasern sauber bis zu einer Schnitthöhe von 35 mm und verhindert wirkungsvoll ein Abplatzen empfindlicher Beschichtungen.
Mit dem massiven, zylindrischen 25 mm Schaft (inklusive integrierter M8-Einstellschraube) sitzt der Profilfräser absolut verwindungssteif und prozesssicher in industriellen CNC-Spannfuttern. Die strömungsoptimierten Spanräume sorgen für einen exzellenten Spanauswurf aus der Nut, wodurch eine Hitzeentwicklung am Werkstück effektiv vermieden wird. Ein unverzichtbares Profi-Werkzeug für Betriebe im Möbelbau, Innenausbau und Ladenbau, die höchste Ansprüche an Effizienz und saubere Gehrungsverbindungen stellen.
Dieses Werkzeug ist ausschließlich für den mechanischen Vorschub (MEC) ausgelegt. Da das bis zur Mitte schneidende Wendemesser extrem spitz zuläuft, müssen die Plattensitze beim Wenden oder Wechseln der Messer absolut penibel von Staub- und Harzrückständen gereinigt werden, um einen ungenauen Sitz des Messers oder einen Bruch der feinen Zentrumsspitze zu verhindern.
Exakte Einstellwerte (Richtwerte laut Hersteller):
• Drehzahl (n max.): 18.000 min⁻¹
