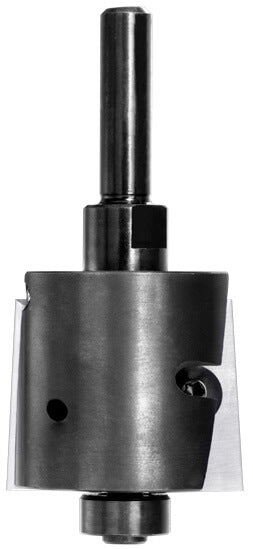

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 9 mm Falztiefe und 8 mm Schaft.

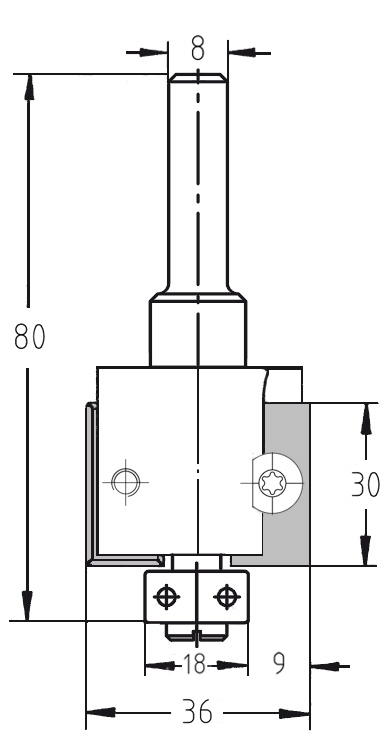

Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 9 mm, Schaft S8.

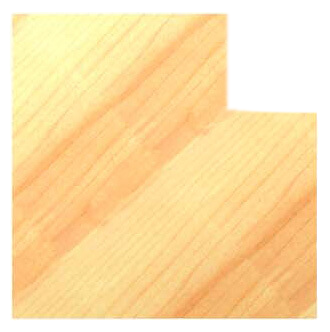

Fräsen eines 9 mm tiefen Falzes an einer Holzkante mit einer Oberfräse und dem JSO Unitec Wendeplatten-Werkzeug.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 9 mm Falztiefe und 8 mm Schaft.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 9 mm, Schaft S8. Fräsen eines 9 mm tiefen Falzes an einer Holzkante mit einer Oberfräse und dem JSO Unitec Wendeplatten-Werkzeug.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 9 mm | S 8 | GL 80 mm

JSOSKU: 22113-5-31809
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme Schaft 8 mm
Durchmesser  36 mm
Falztiefe  9 mm
Nutzlänge  30 mm
Anlauflager 18 mm
Gesamtlänge  80 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Innenausbau: Spezialmaß für exakte 9 mm tiefe Fälze, ideal für passgenaue Rückwände, Füllungen oder Glasleisten.
  • Handoberfräsen: Dank 8 mm Schaft universell einsetzbar in allen gängigen Oberfräsen für den Werkstatt- und Montageeinsatz.
  • Schablonenbearbeitung: Das kugelgelagerte Anlauflager ermöglicht das präzise Abfahren von Konturen ohne zusätzlichen Parallelanschlag.

Beschreibung:

Präzision für passgenaue Verbindungen: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 9 mm. Mit einem Durchmesser von 36 mm und einer großzügigen Nutzlänge von 30 mm ist er das ideale Werkzeug für Profis, die Wert auf höchste Oberflächengüte und absolute Maßhaltigkeit legen.

Das JSO Unitec-System garantiert Ihnen dauerhafte Effizienz: Wenn die HW-Schneide stumpf wird, wird die Wendeplatte einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt somit komplett. Das integrierte Anlauflager schützt das Werkstück vor Brandspuren und führt den Fräser sicher direkt am Material.

Setzen Sie auf eine industrielle Lösung für 9 mm Fälze, die durch extreme Standzeit, konstante Maße und minimale Wartungskosten in allen Hölzern und Plattenwerkstoffen überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie auf die korrekte Einspanntiefe des 8 mm Schaftes (mindestens bis zur K-Markierung). Ein fester Sitz in der Spannzange ist die Voraussetzung für einen vibrationsfreien Rundlauf und ein perfektes Schnittbild bei 9 mm Falztiefe.
