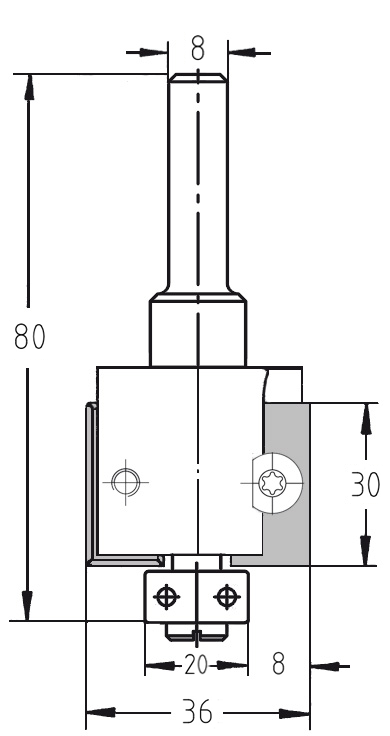

Technische Daten
| Marke | JSO (Serie: Unitec) |
| Typ | Wendeplatten-Falzfräser (WP) |
| Aufnahme | Schaft 8 mm |
| Durchmesser | 36 mm |
| Falztiefe | 8 mm |
| Nutzlänge | 30 mm |
| Anlauflager | 20 mm |
| Gesamtlänge | 80 mm |
| Schneidstoff | Hartmetall (HW) - Wendeplatte |
Einsatzgebiete:

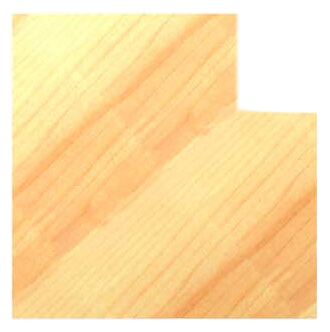

- Möbel- & Korpusbau: Optimales Maß für 8 mm tiefe Fälze zur Aufnahme von Rückwandplatten oder Füllungen.
- Handoberfräsen: Passend für alle gängigen Oberfräsen mit 8 mm Spannzange, ideal für den stationären und mobilen Einsatz.
- Kopierfräsarbeiten: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von Schablonen oder geschweiften Werkstücken ohne Parallelanschlag.
Beschreibung:

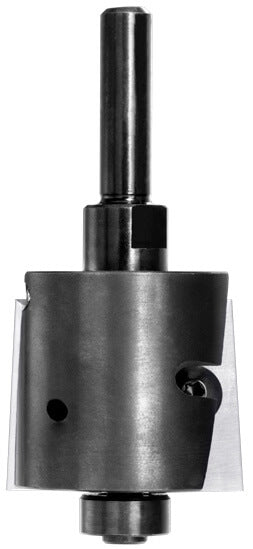

Effiziente Kantenbearbeitung in Industriequalität: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 8 mm. Mit einem Gehäusedurchmesser von 36 mm und einer Nutzlänge von 30 mm ist dieses Werkzeug perfekt auf die Anforderungen moderner Tischlereien und Schreinereien abgestimmt.
Das JSO Unitec-System sichert Ihnen maximale Produktivität: Wenn die HW-Schneide verschlissen ist, wird sie einfach gedreht oder durch eine neue Wendeplatte ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden absolut konstant. Ein zeitaufwendiges Nachjustieren der Maschine nach dem Werkzeugwechsel entfällt komplett. Das stirnseitig verbaute Anlauflager garantiert eine saubere Führung und schützt das Werkstück zuverlässig vor Brandspuren.
Erzielen Sie perfekte, rechtwinklige Fälze bei gleichzeitig minimalen Wartungskosten und höchster Standzeit – ideal für alle Vollhölzer sowie beschichtete Plattenwerkstoffe und MDF.
Flexibles System: Wechselbare Anlauflager
Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.
-
Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.
-
Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).
-
Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.
-
Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.
Achten Sie auf die korrekte Einspanntiefe des 8 mm Schaftes (mindestens bis zur K-Markierung). Ein fester Sitz in der Spannzange ist Voraussetzung für einen vibrationsfreien Rundlauf und ein sauberes Fräsbild bei 8 mm Falztiefe.
