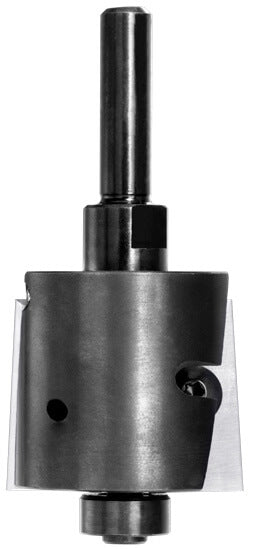

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13 mm Falztiefe und 8 mm Schaftaufnahme.

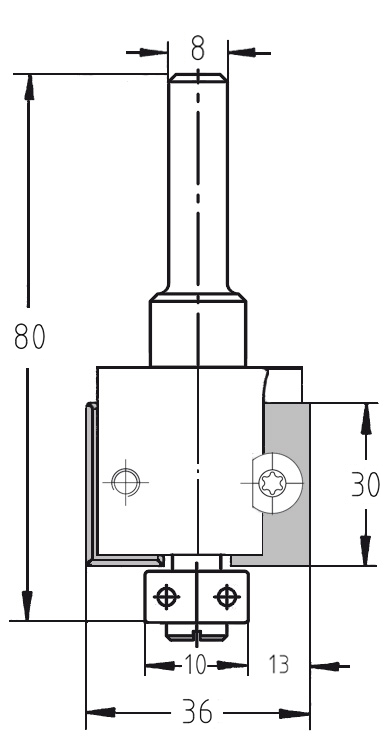

Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13 mm, Schaft S8.
Einsatz des JSO Unitec Falzfräsers in einer Oberfräse zum Erstellen eines 13 mm tiefen Falzes an einer Massivholzkante.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13 mm Falztiefe und 8 mm Schaftaufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13 mm, Schaft S8. Einsatz des JSO Unitec Falzfräsers in einer Oberfräse zum Erstellen eines 13 mm tiefen Falzes an einer Massivholzkante.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 13 mm | S 8 | GL 80 mm

JSOSKU: 22113-5-31013
Preis:
€180,00

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme Schaft 8 mm
Durchmesser  36 mm
Falztiefe  13 mm
Nutzlänge  30 mm
Anlauflager Mit Anlauflager
Gesamtlänge  80 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Konstruktiver Holzbau: Ideal für 13 mm tiefe Fälze an Türzargen, Fensterrahmen oder stabilen Korpusverbindungen.
  • Mobiler Werkstatteinsatz: Dank des 8 mm Schafts universell einsetzbar in allen gängigen Handoberfräsen.
  • Konturfräsen: Das kugelgelagerte Anlauflager ermöglicht das präzise Kopieren von Schablonen und das saubere Abfahren von geschweiften Werkstückkanten.

Beschreibung:

Präzision für tiefe Fälze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 13 mm bei einem Werkzeugdurchmesser von 36 mm. Mit einer großzügigen Nutzlänge von 30 mm ist er das perfekte Werkzeug für anspruchsvolle Ausbauarbeiten, bei denen Maßhaltigkeit und Oberflächengüte an erster Stelle stehen.

Das JSO Unitec-System sichert Ihnen einen entscheidenden Effizienzvorteil: Die HW-Wendeplatten können bei Verschleiß einfach gedreht oder getauscht werden. Da das Werkzeug nicht nachgeschärft werden muss, bleibt der Flugkreis der Schneiden absolut konstant. Ein Nachjustieren der Frästiefe an der Oberfräse entfällt somit komplett. Das integrierte Anlauflager garantiert eine reibungslose Führung und schützt die Werkstückkante zuverlässig vor Brandspuren.

Setzen Sie auf Industriequalität für Ihre Oberfräse – für perfekte Ergebnisse in Massivholz, Plattenwerkstoffen und MDF bei gleichzeitig minimierten Wartungskosten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Beachten Sie bei einer Falztiefe von 13 mm die mechanische Belastung. Wir empfehlen, den Falz in zwei oder drei Durchgängen mit zunehmender Tiefe zu fräsen, um ein optimales Schnittbild zu erhalten und die Lebensdauer der Wendeplatten sowie der Maschine zu erhöhen.
