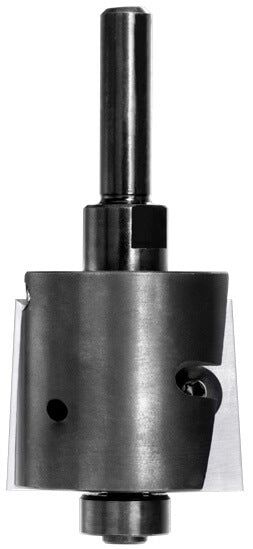

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13,5 mm Falztiefe und 8 mm Schaft.

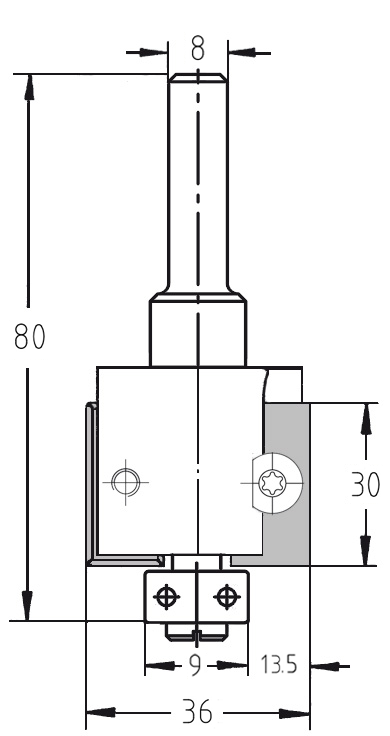

Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13,5 mm, Schaft S8.
Fräsen eines tiefen Rahmendeckfalzes mit dem JSO Unitec Falzfräser und Anlauflagerführung.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13,5 mm Falztiefe und 8 mm Schaft.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13,5 mm, Schaft S8. Fräsen eines tiefen Rahmendeckfalzes mit dem JSO Unitec Falzfräser und Anlauflagerführung.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 13,5 mm | S 8 | GL 80 mm

JSOSKU: 22113-5-39135
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme Schaft 8 mm
Durchmesser  36 mm
Falztiefe  13,5 mm
Nutzlänge  30 mm
Anlauflager 9 mm
Gesamtlänge  80 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Universeller Möbelbau: Maximale Flexibilität für tiefe Fälze bis 13,5 mm an Korpusbauteilen und Rahmen.
  • Handoberfräsen: Dank 8 mm Schaft kompatibel mit allen gängigen Oberfräsen für den mobilen Einsatz und die Werkstatt.
  • Schablonenfräsen: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken oder Vorlagen.

Beschreibung:

Maximale Leistung für die 8 mm Klasse: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine beeindruckende Falztiefe von 13,5 mm bei einem Werkzeugdurchmesser von 36 mm. Durch die Nutzlänge von 30 mm lassen sich auch dicke Materialquerschnitte in einem Arbeitsgang präzise bearbeiten.

Das JSO Unitec-System garantiert Ihnen konstante Präzision ohne Kompromisse: Da die HW-Wendeplatten bei Verschleiß einfach gedreht oder ersetzt werden, bleibt der Flugkreis der Schneiden und damit das Fräsmaß absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe nach dem Messerwechsel entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das stirnseitig montierte Anlauflager schützt die Werkstückkante vor Brandspuren und sorgt für eine reibungslose Führung direkt am Holz.

Erzielen Sie perfekte, ausrissfreie Fälze in Industriequalität – egal ob in Massivholz, beschichteten Plattenwerkstoffen oder MDF. Ein unverzichtbares Werkzeug für höchste Ansprüche an Maßhaltigkeit und Wirtschaftlichkeit.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie bei der hohen Falztiefe von 13,5 mm auf eine ausreichende Einspanntiefe des 8 mm Schaftes (bis zur Markierung am Schaft). Bei harten Hölzern empfiehlt es sich, die Falztiefe in zwei Schritten zu fräsen, um die Maschine und das Werkzeug zu schonen.
