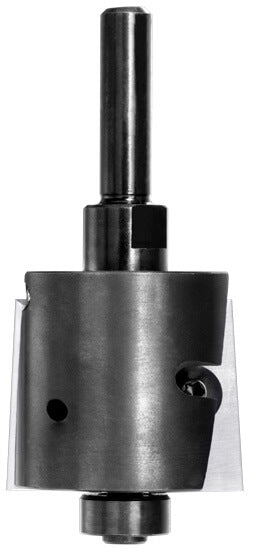

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 10 mm Falztiefe und 8 mm Schaft.

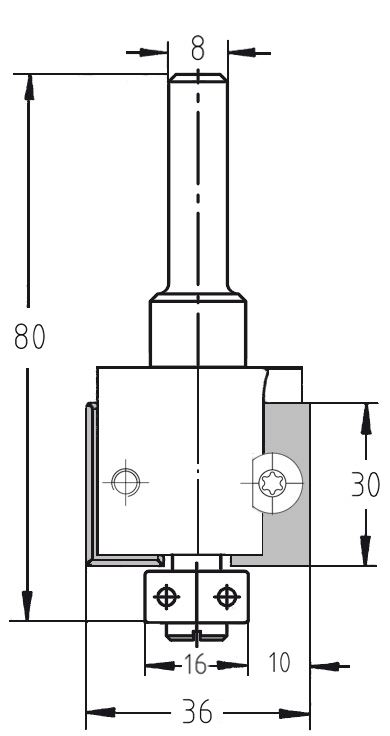

Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 10 mm, Schaft S8.
Fräsen eines 10 mm tiefen Falzes an einer Massivholzkante mit einer Oberfräse und dem JSO Unitec Fräser.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 10 mm Falztiefe und 8 mm Schaft.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 10 mm, Schaft S8. Fräsen eines 10 mm tiefen Falzes an einer Massivholzkante mit einer Oberfräse und dem JSO Unitec Fräser.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 10 mm | S 8 | GL 80 mm

JSOSKU: 22113-5-31610
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme Schaft 8 mm
Durchmesser  36 mm
Falztiefe  10 mm
Nutzlänge  30 mm
Anlauflager 16 mm
Gesamtlänge  80 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Klassischer Möbelbau: Das Standardmaß für 10 mm tiefe Rückwandfälze oder konstruktive Absätze.
  • Handwerk & Montage: Universell einsetzbar in allen gängigen Handoberfräsen mit 8 mm Spannzange.
  • Kantenbearbeitung: Das integrierte Anlauflager ermöglicht das präzise Abfahren von geschweiften Werkstücken oder Schablonen ohne zusätzlichen Parallelanschlag.

Beschreibung:

Die professionelle Lösung für jede Werkstatt: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine exakte Falztiefe von 10 mm. Mit einem Durchmesser von 36 mm und einer Nutzlänge von 30 mm deckt dieses Werkzeug die wichtigsten Standardanwendungen im Möbelbau effizient ab.

Dank des JSO Unitec-Systems profitieren Sie von maximaler Wirtschaftlichkeit: Wenn die HW-Schneide verschlissen ist, wird sie einfach gedreht oder durch eine neue Wendeplatte ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Oberfräse entfällt komplett. Das stirnseitig montierte Anlauflager schützt das Material vor Brandspuren und sorgt für eine saubere Führung direkt am Werkstück.

Erzielen Sie perfekte, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und höchster Standzeit – ideal für alle Vollhölzer sowie beschichtete Plattenwerkstoffe.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie auf die korrekte Einspanntiefe des 8 mm Schaftes (mindestens bis zur Markierung am Schaft). Ein fester Sitz in der Spannzange ist die Grundvoraussetzung für einen vibrationsfreien Rundlauf und ein perfektes Schnittbild bei 10 mm Falztiefe.
