JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 9 mm Falztiefe und stabilem 8 mm Schaft.

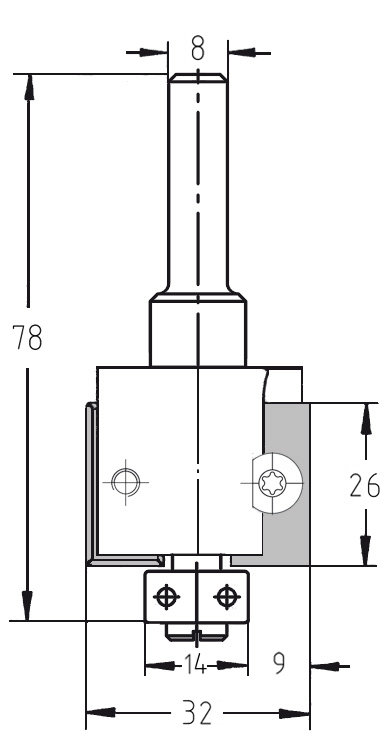

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 9 mm, Schaft 8 mm.

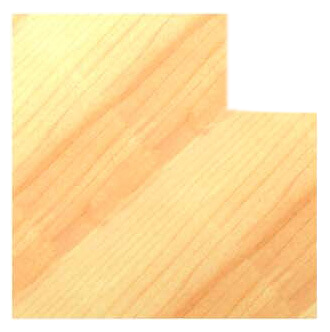

Fräsen eines 9 mm tiefen Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 9 mm Falztiefe und stabilem 8 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 9 mm, Schaft 8 mm. Fräsen eines 9 mm tiefen Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 9 mm | S 8 | GL 78 mm

JSOSKU: 22113-5-21409
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  9 mm
Nutzlänge  26 mm
Anlauflager 14 mm
Aufnahme Schaft 8 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Ladenbau: Spezialisiert auf 9 mm tiefe Rückwandfälze oder das bündige Einlassen von entsprechenden Sperrholzplatten.
  • Hartholzbearbeitung: Der robuste 8 mm Schaft sorgt für eine deutlich höhere Laufruhe und Stabilität im Vergleich zu kleineren Schaftdurchmessern.
  • Konturarbeiten: Das stirnseitig montierte Anlauflager ermöglicht das exakte Abfahren von Kurven und geschweiften Bauteilen direkt am Werkstück.

Beschreibung:

Präzision auf industriellem Niveau: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 9 mm. Die Kombination aus einem Werkzeugkörper von 32 mm und einem stabilen 8 mm Schaft macht ihn zum idealen Werkzeug für handgeführte Oberfräsen, wenn maximale Steifigkeit und ein ausrissfreies Fräsbild gefordert sind.

Der Systemvorteil des JSO Unitec-Prinzips liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das kugelgelagerte Anlauflager garantiert eine sichere Führung und schützt die Werkstückkante vor Brandspuren.

Mit einer Nutzlänge von 26 mm erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie darauf, dass der 8 mm Schaft bis zur Markierung sicher in der Spannzange Ihrer Oberfräse sitzt. Ein gleichmäßiger Vorschub verlängert die Standzeit der Hartmetall-Wendeplatten und sorgt für eine perfekte Oberfläche.
