JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 9 mm Falztiefe und 6 mm Schaft.

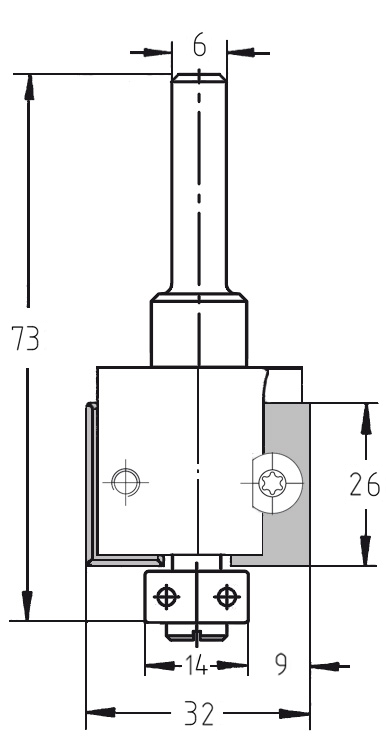

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 9 mm, Schaft 6 mm.

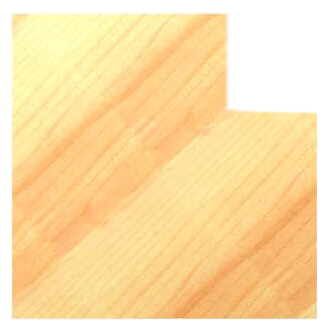

Fräsen eines 9 mm tiefen Falzes für eine Rückwand mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 9 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 9 mm, Schaft 6 mm. Fräsen eines 9 mm tiefen Falzes für eine Rückwand mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 9 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-21409
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  9 mm
Nutzlänge  26 mm
Anlauflager 14 mm
Aufnahme 6 mm
Gesamtlänge  73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Innenausbau: Spezialisiert auf 9 mm tiefe Rückwandfälze oder das bündige Einlassen von 9 mm Sperrholzplatten.
  • Kantenbearbeitung: Optimal für handgeführte Oberfräsen mit 6 mm Spannzange bei der Bearbeitung von Weichholz, Hartholz und Plattenwerkstoffen.
  • Konturfräsen: Das kugelgelagerte Anlauflager ermöglicht das präzise Abfahren von geschweiften Werkstücken oder Schablonen.

Beschreibung:

Präzision im System: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 9 mm. Mit einem Gesamtdurchmesser von 32 mm und dem handlichen 6 mm Schaft ist er das ideale Werkzeug für Schreiner und Tischler, die an handgeführten Maschinen höchste industrielle Oberflächenqualität fordern.

Die HW-Wendeplatten-Technik garantiert maximale Wirtschaftlichkeit. Wenn die Schneide an Schärfe verliert, wird die Wendeplatte einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut konstant. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und ein sauberes Fräsbild ohne Brandspuren an der Werkstückkante.

Mit der großzügigen Nutzlänge von 26 mm erzielen Sie rechtwinklige, saubere Fälze bei minimalen Wartungskosten und maximaler Standzeit.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie bei einer Falztiefe von 9 mm auf eine saubere Einspannung des Schaftes und einen gleichmäßigen Vorschub. Die HW-Wendeplatten des Unitec-Systems erlauben hohe Standzeiten, sofern das Werkzeug vibrationsfrei geführt wird.
