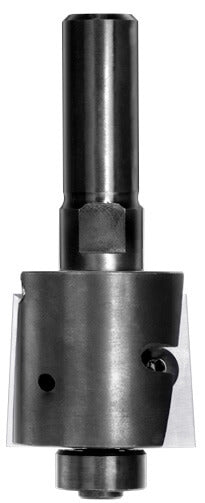

JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 9 mm Falztiefe und massivem 12 mm Schaft.

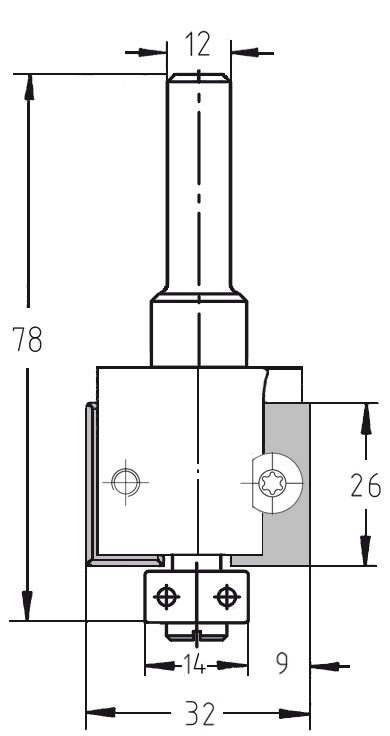

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 9 mm, Schaft 12 mm.

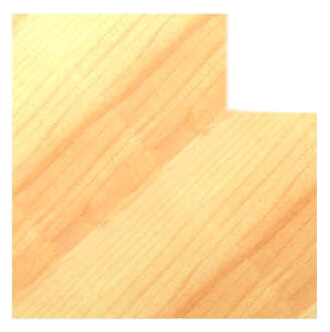

Fräsen eines 9 mm tiefen Falzes mit einer schweren Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 9 mm Falztiefe und massivem 12 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 9 mm, Schaft 12 mm. Fräsen eines 9 mm tiefen Falzes mit einer schweren Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 9 mm | S 12 | GL 78 mm

JSOSKU: 22116-5-21409
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  9 mm
Nutzlänge  26 mm
Anlauflager 14 mm
Aufnahme Schaft 12 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Ladenbau: Spezialisiert auf 9 mm tiefe Fälze für Rückwände oder das Einlassen von Sperrholz- und Verbundplatten.
  • Hartholzbearbeitung: Der massive 12 mm Schaft sorgt für extreme Steifigkeit und verhindert Vibrationen bei der Bearbeitung von Massivholz.
  • Schablonenfräsen: Das hochwertige Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken direkt an der Kante oder einer Schablone.

Beschreibung:

Industrielle Präzision für höchste Ansprüche: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine exakte Falztiefe von 9 mm. Dank der massiven 12 mm Schaftaufnahme ist dieses Werkzeug für den harten Dauereinsatz auf stationären Frästischen oder schweren Handoberfräsen konzipiert und bietet maximale Laufruhe sowie ein ausrissfreies Schnittbild.

Der entscheidende Vorteil des Unitec-Systems ist die absolute Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer identisch. Zeitaufwendiges Nachjustieren der Frästiefe nach dem Schärfen entfällt komplett. Das stirnseitig montierte Anlauflager garantiert eine präzise Führung und schützt das Holz vor Brandspuren.

Erzielen Sie perfekte, rechtwinklige Fälze bei minimalen Wartungskosten und maximaler Prozesssicherheit – egal ob in Vollholz oder beschichteten Plattenwerkstoffen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Sorgen Sie für eine korrekte Einspannung des 12 mm Schaftes bis zur Markierung. Ein gleichmäßiger Vorschub in Kombination mit der hohen Stabilität des Schaftes garantiert eine spiegelglatte Oberfläche und schont die Hartmetall-Schneiden.
