JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 8 mm Falztiefe und stabilem 8 mm Schaft.

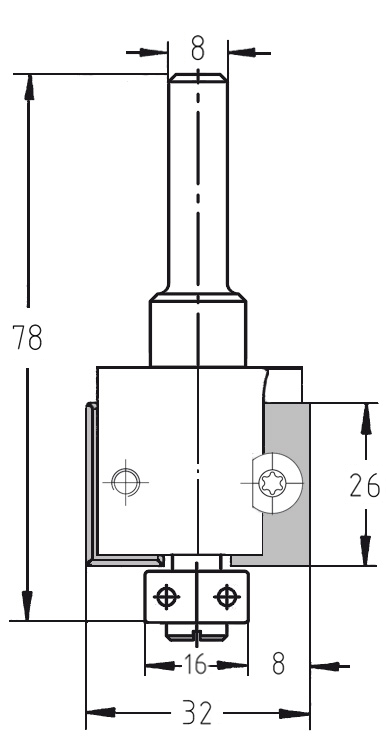

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 8 mm, Schaft 8 mm.
Fräsen eines 8 mm tiefen Falzes für eine Möbelrückwand mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 8 mm Falztiefe und stabilem 8 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 8 mm, Schaft 8 mm. Fräsen eines 8 mm tiefen Falzes für eine Möbelrückwand mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 8 mm | S 8 | GL 78 mm

JSOSKU: 22113-5-21608
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  8 mm
Nutzlänge  26 mm
Anlauflager 16 mm
Aufnahme Schaft 8 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Klassische Anwendung für 8 mm tiefe Rückwandfälze oder das Einlassen von Plattenmaterial.
  • Hartholzbearbeitung: Die Kombination aus 32 mm Gehäuse und 8 mm Schaft bietet hohe Vibrationsfestigkeit in massiven Hölzern.
  • Schablonenfräsen: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken direkt am Profil.

Beschreibung:

Präzision im Standardmaß für Profis: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 8 mm. Durch den 8 mm Schaft verfügt dieses Werkzeug über eine deutlich höhere Steifigkeit gegenüber kleineren Schaftdurchmessern, was sich in einem spürbar ruhigeren Lauf und einer feineren Oberflächenqualität niederschlägt.

Das Herzstück ist das Unitec-Wendeplatten-System: Bei Verschleiß wird die HW-Schneide einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager garantiert eine sichere Führung und schützt die Werkstückkante vor unschönen Brandspuren.

Erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit in Vollholz sowie in beschichteten Plattenwerkstoffen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie darauf, dass der 8 mm Schaft bis zur Markierung sicher in der Spannzange Ihrer Oberfräse sitzt. Ein gleichmäßiger Vorschub sorgt für eine perfekte Oberflächengüte und schont das Hartmetall der Wendeplatten.
