JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 8 mm Falztiefe und 6 mm Schaft.

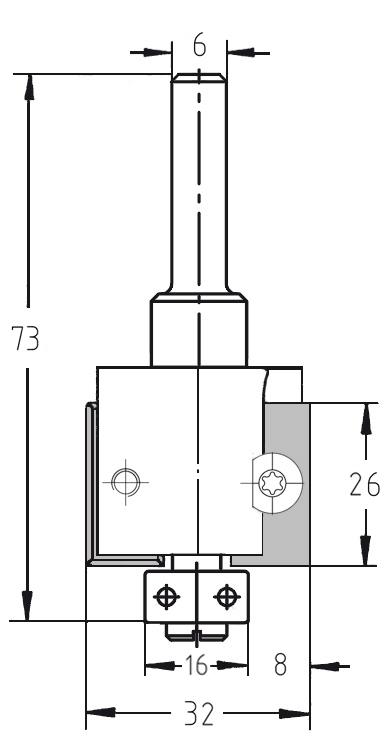

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 8 mm, Schaft 6 mm.

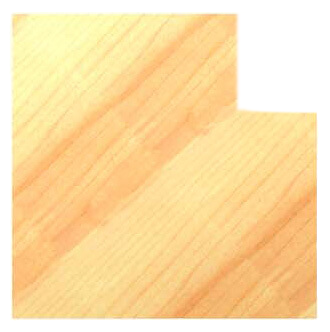

Fräsen eines 8 mm Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 8 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 8 mm, Schaft 6 mm. Fräsen eines 8 mm Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 8 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-21608
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  8 mm
Nutzlänge  26 mm
Anlauflager

16 mm
Aufnahme Schaft 6 mm
Gesamtlänge  73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Standardmaß für 8 mm tiefe Rückwandfälze oder das präzise Einlassen von Plattenmaterial.
  • Kantenbearbeitung: Ideal für alle handgeführten Oberfräsen mit 6 mm Spannzange zum Fräsen von Längs- und Querfälzen.
  • Konturarbeiten: Dank des Anlauflagers können geschweifte Kanten und Rundungen ohne Parallelanschlag exakt bearbeitet werden.

Beschreibung:

Kompakte Kraft für präzise Holzbearbeitung: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 8 mm. Mit einem Gehäusedurchmesser von 32 mm und der handlichen 6 mm Schaftaufnahme ist dieses Werkzeug die perfekte Lösung für Schreiner, die auch an kleineren Kantenfräsen nicht auf industrielle Präzision verzichten wollen.

Der Systemvorteil liegt in der Wirtschaftlichkeit: Die HW-Wendeplatte wird bei Verschleiß einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft werden muss, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager garantiert eine sichere Führung direkt am Werkstück und verhindert Brandspuren an der Kante.

Erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Standzeit in Vollholz und Plattenwerkstoffen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie bei einer Falztiefe von 8 mm auf eine korrekte Einspannung des Schaftes (bis zur Markierung). Ein gleichmäßiger Vorschub schont die HW-Wendeplatte und sorgt für eine perfekte Oberflächengüte ohne Ausrisse.
