JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 7 mm Falztiefe und 6 mm Schaft.

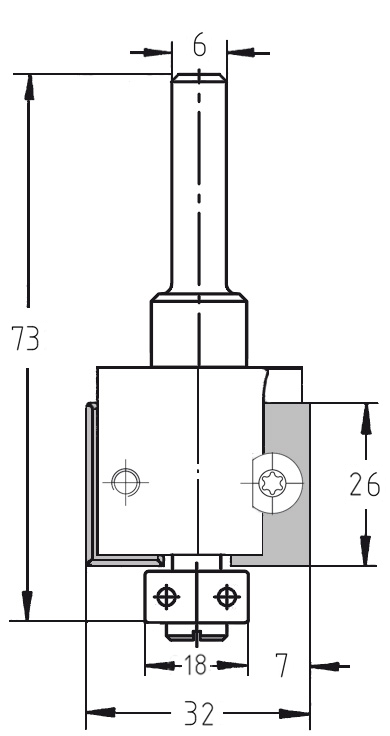

Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 7 mm, Schaft 6 mm.

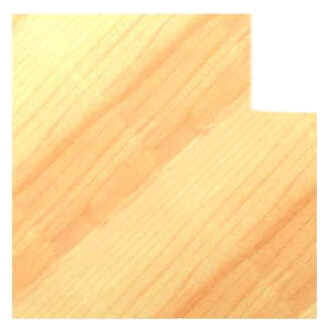

Fräsen eines 7 mm Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 7 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 7 mm, Schaft 6 mm. Fräsen eines 7 mm Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 7 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-21807
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  7 mm
Nutzlänge  26 mm
Anlauflager 18 mm
Aufnahme Schaft 6 mm
Gesamtlänge  73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelfertigung: Ideal für exakte 7 mm tiefe Fälze an Schrankrückwänden oder Rahmenkonstruktionen.
  • Kantenbearbeitung: Perfekt für handgeführte Oberfräsen mit 6 mm Spannzange zum Fräsen von Längs- und Querfälzen.
  • Konturarbeiten: Das stirnseitig montierte Anlauflager ermöglicht das sichere Abfahren von geschweiften Werkstücken oder Schablonen.

Beschreibung:

Präzision im System für höchste Ansprüche: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 7 mm bei einem Werkzeugdurchmesser von 32 mm. Die Ausführung mit dem kompakten 6 mm Schaft macht ihn zum idealen Partner für handgeführte Oberfräsen und Kantenfräsen in der professionellen Holzbearbeitung.

Das Besondere am JSO Unitec-System ist die Wirtschaftlichkeit durch Wendeplatten: Bei Verschleiß wird die HW-Schneide einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft werden muss, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an Ihrer Maschine entfällt komplett. Das hochwertige Anlauflager garantiert eine sichere Führung direkt an der Werkstückkante und schützt vor unschönen Brandspuren.

Erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Standzeit in Vollholz und allen gängigen Plattenwerkstoffen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie darauf, dass der 6 mm Schaft bis zur markierten Mindesteinspannschärfe in der Spannzange sitzt. Ein gleichmäßiger Vorschub sorgt für eine perfekte Oberflächengüte und schont die Hartmetall-Wendeplatten.
