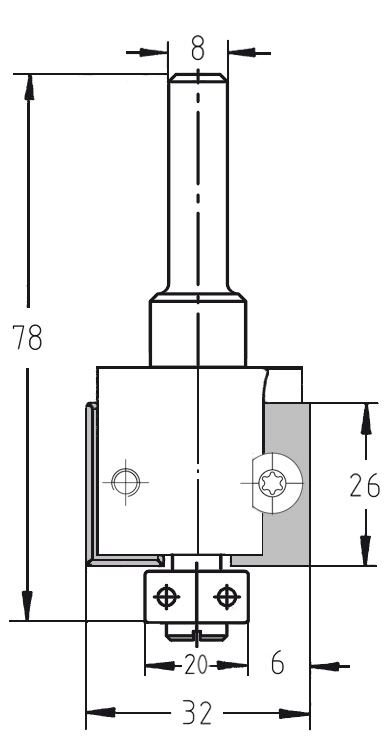

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 6 mm, Schaft 8 mm.

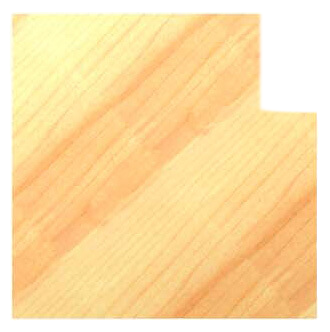

Fräsen eines 6 mm tiefen Falzes für eine Rückwand mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 6 mm Falztiefe und stabilem 8 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 6 mm, Schaft 8 mm. Fräsen eines 6 mm tiefen Falzes für eine Rückwand mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 6 mm | S 8 | GL 78 mm

JSOSKU: 22113-5-22006
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  6 mm
Nutzlänge  26 mm
Anlauflager 20 mm
Aufnahme Schaft 8 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Standardmaß für 6 mm Rückwandfälze oder das saubere Absetzen von Rahmenfüllungen.
  • Kantenbearbeitung: Konzipiert für handgeführte Oberfräsen mit 8 mm Spannzange – bietet eine deutlich höhere Laufruhe als die 6 mm Schaftvariante.
  • Schablonenfräsen: Das stirnseitig montierte Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken direkt am Profil.

Beschreibung:

Kompakte Präzision auf höchstem Niveau: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 6 mm. Dank des stabilen 8 mm Schaftes ist dieses Werkzeug besonders verwindungssteif, was zu einem ruhigen Lauf und einem sauberen Schnittbild führt – ein entscheidender Vorteil gegenüber Werkzeugen mit dünnerem Schaft.

Der Systemvorteil des Unitec-Prinzips liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an Ihrer Maschine entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das hochwertige Anlauflager schützt das Werkstück vor Brandspuren und sorgt für eine präzise Führung.

Erzielen Sie perfekte, rechtwinklige Fälze bei minimalen Wartungskosten und maximaler Prozesssicherheit in allen Hölzern und Plattenwerkstoffen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Einspannen den festen Sitz der Wendeplatte. Achten Sie auf eine saubere Einspannung des 8 mm Schaftes in der Spannzange Ihrer Oberfräse, um einen perfekten Rundlauf und ein ausrissfreies Fräsbild zu gewährleisten.
