JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 5 mm Falztiefe und 6 mm Schaft.

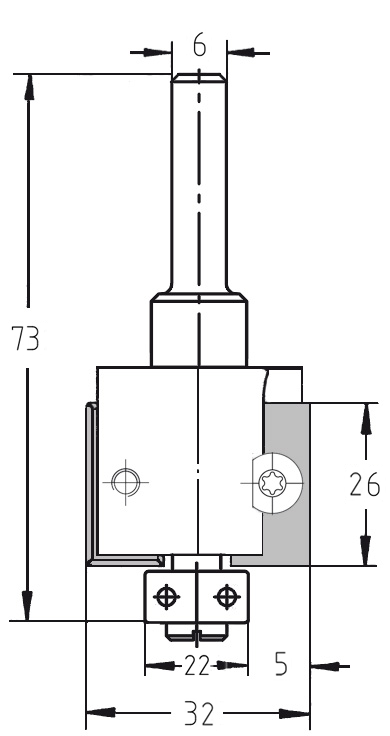

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 5 mm, Schaft 6 mm.
Fräsen eines 5 mm tiefen Falzes mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 5 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 5 mm, Schaft 6 mm. Fräsen eines 5 mm tiefen Falzes mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 5 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-22205
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  5 mm
Nutzlänge  26 mm
Anlauflager 22 mm
Aufnahme Schaft 6 mm
Gesamtlänge  73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Perfekt dimensioniert für 5 mm Rückwandfälze oder das bündige Einlassen von 5 mm starken Plattenwerkstoffen.
  • Kantenbearbeitung: Optimal für handgeführte Oberfräsen mit 6 mm Spannzange bei der Bearbeitung von Vollholz und MDF.
  • Konturfräsen: Das hochwertige Anlauflager ermöglicht das exakte Abfahren von Kurven und geschweiften Bauteilen ohne Anschlag.

Beschreibung:

Kompakte Präzision für den professionellen Einsatz: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 5 mm. Mit einem Werkzeugdurchmesser von 32 mm und einer handlichen 6 mm Schaftaufnahme ist er die ideale Wahl für Schreiner und Tischler, die an handgeführten Maschinen höchste industrielle Oberflächengüte verlangen.

Der entscheidende Vorteil der Unitec-Reihe liegt in der Wirtschaftlichkeit: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und verhindert Brandspuren an der Kante.

Erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit in Ihrer Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie bei der Montage darauf, dass der 6 mm Schaft bis zur markierten Mindesteinspannschärfe in der Spannzange Ihrer Oberfräse sitzt. Ein gleichmäßiger Vorschub garantiert ein optimales Fräsbild und verlängert die Standzeit der Hartmetall-Schneiden.
