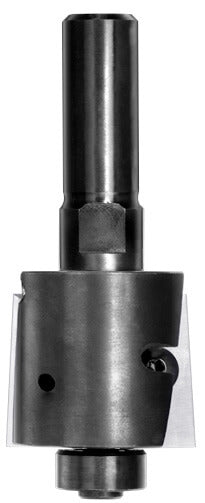

JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 5 mm Falztiefe und massivem 12 mm Schaft.

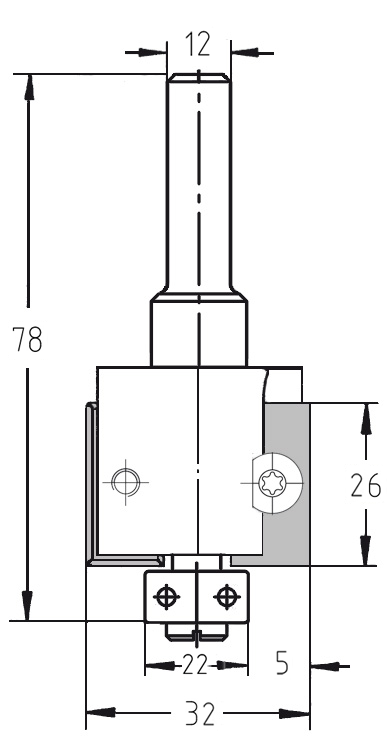

Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 5 mm, Schaft 12 mm.

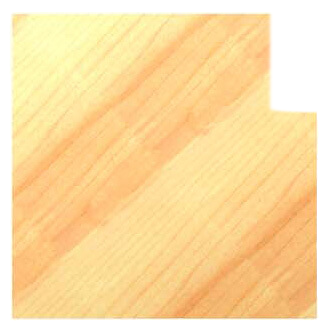

Fräsen eines 5 mm tiefen Falzes am Frästisch mit der stabilen 12 mm Schaft-Variante des JSO Unitec Systems.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 5 mm Falztiefe und massivem 12 mm Schaft.Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 5 mm, Schaft 12 mm. Fräsen eines 5 mm tiefen Falzes am Frästisch mit der stabilen 12 mm Schaft-Variante des JSO Unitec Systems.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 5 mm | S 12 | GL 78 mm

JSOSKU: 22116-5-22205
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe 5 mm
Nutzlänge  26 mm
Anlauflager 22 mm
Aufnahme Schaft 12 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Präzisions-Möbelbau: Perfekt dimensioniert für 5 mm Rückwandfälze oder das bündige Einlassen von 5 mm starken Plattenwerkstoffen und Spiegeln.
  • Stationärbetrieb & Frästisch: Dank des massiven 12 mm Schaftes die ideale Wahl für vibrationsfreies Arbeiten bei hohen Durchlaufgeschwindigkeiten.
  • Kopierfräsen: Das hochwertige Anlauflager ermöglicht das exakte Abfahren von Schablonen und geschweiften Bauteilen direkt am Werkstück.

Beschreibung:

Kompakte Falztiefe trifft maximale Stabilität: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 5 mm. Die Ausführung mit dem massiven 12 mm Schaft macht ihn zum idealen Werkzeug für den professionellen Einsatz auf Frästischen oder schweren Handoberfräsen, bei denen absolute Laufruhe und Präzision gefordert sind.

Der entscheidende Vorteil der Unitec-Technologie liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und schützt die Kante vor Brandspuren.

Erzielen Sie perfekte, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Standzeit in Massivholz und Plattenwerkstoffen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Nutzen Sie die hohe Verwindungssteifigkeit des 12 mm Schaftes für ein optimales Fräsbild. Achten Sie auf die korrekte Einspannung bis zur Markierung am Schaft, um maximale Sicherheit und Rundlaufgenauigkeit zu gewährleisten.
